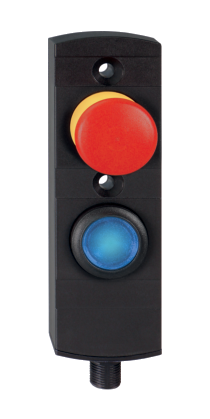

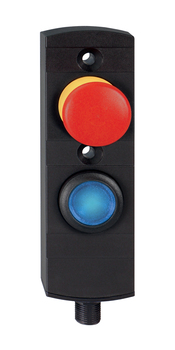

BDF20-ST-10-NH-LM

Codice prodotto: 103056632
BDF20-ST-10-NH-LM

Downloads

TraceParts CAD
ePLAN Dati
CADENAS CAD Data
SISTEMA Dati
  • Flessibilità grazie alle calotte a pulsante montabili in 12 colori
  • Ampi spazi aperti per una facile etichettatura
  • Installazione rapida e senza errori grazie al connettore M12

Dati per l'ordine

Codice

BDF20-ST-10-NH-LM
Codice articolo (codice d'ordine)

103056632
EAN (European Article Number)

4030661663159
Numero eCl@ss, versione 12.0

27-37-12-16
Numero eCl@ss, versione 11.0

27-37-12-16
Numero eCl@ss, versione 9.0

27-37-12-16
Numero ETIM, versione 7.0

EC000225
Numero ETIM, versione 6.0

EC000225

Dati generali

Prescrizioni

EN ISO 13850

EN IEC 60947-5-1

EN IEC 60947-5-5

EN IEC 60947-1
Fattori climatici

DIN EN 60068
Versione

alloggiamento di montaggio
Materiale della custodia

Plastica, termoplastica rinforzata con fibra di vetro, autoestinguente
Posizioni utilizzate, posizione 1

Pulsante d' emergenza
Posizioni utilizzate, posizione 2

Indicator light, color exchangeable
Peso lordo

137 g

Dati generali - Caratteristiche

Pulsante di arresto d'emergenza

Sì
Funzioni di sicurezza

Sì

Osservazioni per la sicurezza

Prescrizioni

EN ISO 13849-1
Durata di utilizzo

20 Anno(i)

Osservazioni per la sicurezza - Uscite di sicurezza

B10D contatti d'apertura (NC)

50.000 manovre

Dati meccanici

Durata meccanica, pulsante di arresto d'emergenza

50.000 manovre
Durata meccanica, dispositivi di comando

1.000.000 manovre
Corsa di comando

1 mm
Forza di azionamento, massima

10 N
Montaggio

Viti
Versione delle viti di fissaggio

2x M5
Coppia di serraggio delle viti di fissaggio del coperchio dell'alloggiamento, massima

2,5 Nm

Dati meccanici - Tecnologia di collegamento

Posizione connettore

Sotto
Connettore di collegamento

Connettore M12, 8 poli, codifica A
Coppia di serraggio del collegamento elettrico, massima

0,4 Nm

Dati meccanici - Dimensioni

larghezza

40 mm
altezza

44 mm
profondità

128 mm

Condizioni ambientali

Grado di protezione

IP65
Temperatura ambiente

+25 ... +65 °C
Resistenza alle vibrazioni

5 g, 10 ... 500 Hz
resistenza a urti

15 g / 11 ms

Condizioni ambientali - Valori di isolamento

Tensione d'isolamento nominale

24 VDC
Resistenza alla tensione impulsiva nominale

0,25 kV
Categoria di sovratensione

II
Grado di sporco

2

Dati elettrici

Assorbimento di corrente LED (elementi di comando)

10 mA
tensione d'esercizio nominale

24 VDC
Categoria d'utilizzo DC-13

24 VDC
Categoria d'utilizzo DC-13

0,1 A
principio di comando

Commutazione lenta
Frequenza di commutazione massima

1.000 /h

Altri dati

Nota (applicazioni)

Suitable for 40 mm profiles
EU Declaration of Conformity LOG_COM_lo1de01s
Original



K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.
Name of the component:BDF20
Type:See ordering code
Description of the component:Control panel
Relevant Directives:Machinery Directive 1) 2006/42/EC
 Low Voltage Directive 2) 2014/35/EU
 RoHS-Directive2011/65/EU
Affixing of the CE conformity mark:1) for safety components, whose type plate is labelled "safety component" for device versions with emergency-stop function
2) for switchgear without safety function
Applied standards:EN 60947-5-1:2017
EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017
EN ISO 13850:2015
Person authorised for the compilation of the technical documentation:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Place and date of issue:Wuppertal, April 10, 2025
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director
EU Declaration of Conformity LOG_COM_lo1de01s
Original



K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.
Name of the component:BDF40
Type:See ordering code
Description of the component:Control panel
Relevant Directives:Machinery Directive 1) 2006/42/EC
 Low Voltage Directive 2) 2014/35/EU
 RoHS-Directive2011/65/EU
Affixing of the CE conformity mark:1) for safety components, whose type plate is labelled "safety component" for device versions with emergency-stop function
2) for switchgear without safety function
Applied standards:EN 60947-5-1:2017
EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017
EN ISO 13850:2015
Person authorised for the compilation of the technical documentation:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Place and date of issue:Wuppertal, January 29, 2024
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director

Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni

I dettagli e i dati qui riportati sono stati attentamente verificati. Le immagini possono differire dagli originali. Altri dati tecnici possono essere trovati nei manuali. Salvo modifiche tecniche o errori.

Generato il 17.09.2025, 19:38
