ELDE.NRT230
ELDE.NRT230
Downloads
- Conexão por parafuso
- Posição da flange de montagem 3
- LED vermelho
- 230 VAC
Código para encomenda
| Descrição do tipo de produtos |
ELDE.NRT230 |
| Número de artigo (Número de encomenda) |
101166022 |
| EAN (European Article Number) |
4250116200818 |
| Número eCl@ss, versão 12.0 |
27-37-12-09 |
| Número eCl@ss, versão 11.0 |
27-37-12-09 |
| Número eCl@ss, versão 9.0 |
27-37-12-09 |
| Número ETIM, versão 7.0 |
EC000204 |
| Número ETIM, versão 6.0 |
EC000204 |
Homologações - Instruções
|
cULus |
Propriedades globais
| Instruções |
EN IEC 60947-5-1 EN IEC 60947-1 |
| Versão |
Módulo LED |
| Formato |
Com LED integrado |
| Condição de instalação (mecânico) |
arbitrariamente |
| Material do invólucro |
Plástico, termoplástico reforçado com fibra de vidro, auto-extinção de fogo |
| Peso bruto |
25 g |
Propriedades globais - Características
| Indicação integrada, generalidades |
Sim |
Dados mecânicos
| Instruções de instalação |
acopláveis |
| Posição da flange de montagem |
3 |
Dados mecânicos - dimensões
| Tipo de conexão |
Bornes com rosca |
| Designação dos terminais |
EN 50005 EN 50013 |
| Secção mínima dos cabos de conexão, |
0.5 mm², rígido 0.5 mm², flexível |
| Secção máxima dos cabos de conexão, |
2.5 mm², rígido 1.5 mm², flexível |
Dados mecânicos - dimensões
| Comprimento |
46 mm |
| Largura |
30 mm |
| Profundidade |
60 mm |
Ambiente
| Tipo de proteção do bornes ou terminais |
IP20 |
| Temperatura ambiente |
-25 ... +80 °C |
Ambiente - Parâmetros de isolamento
| Medição de isolação da tensão |
440 V |
Dados elétricos
| Tensão de operação |
115 ... 230 VAC -10 % / +10 % |
| Etiquetagem dos contatos |
X1 - X2 |
Indicação de Estado
| Cor do LED |
vermelho |
| Orientação (LED indicador do estado) |
Tensão máxima de alimentação UB: 230 VAC |
Filtro de idioma
Ficha técnica
Certificação UL
Faça download da versão mais recente do Adobe Reader

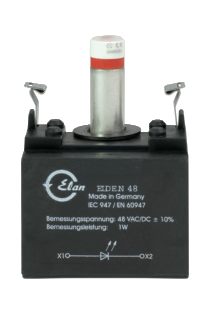

Foto do produto (foto individual do catálogo )
ID: keldef04
| 536,5 kB | .jpg | 352.778 x 434.622 mm - 1000 x 1232 px - 72 dpi
| 69,0 kB | .png | 73.731 x 91.017 mm - 209 x 258 px - 72 dpi
| 513,3 kB | .jpg | 352.778 x 434.622 mm - 1000 x 1232 px - 72 dpi
| 62,1 kB | .png | 73.731 x 91.017 mm - 209 x 258 px - 72 dpi
| 62,1 kB | .png | 73.731 x 91.017 mm - 209 x 258 px - 72 dpi
Diagrama
Codificação pela tecnologia RFID conforme ISO 14119
Contacto NF de rutura positiva
atuado
não atuado
Contacto normalmente aberto
Contacto normalmente fechado
Princípio operacional
