BNS 260 STG-AS-R
| 产品描述: BNS 260 (1)-AS-(2) |
| (1) | |
| 无 | 连接电缆（2 m） |
| STG | 连接电缆，带M12连接器，直，4芯 |
| STW | 预布线电缆，带M12连接器插头，有角度，4芯 |
| (2) | |
| L | 左手边门铰链 |
| R | 右手边门铰链 |
- 2 m 带线 带连接插头 M12, 直, 4-芯
- 安全传感器
- 热塑外壳
- 无机械磨损
- 36 mm x 26 mm x 13 mm
- 集成AS界面
- 可隐蔽安装
- 长寿命
- 对横向未对准不敏感
- 对灰土不敏感
- AS-i LED和状态显示
订货数据
| 型号 |
BNS 260 STG-AS-R |
| 商品编号（订购编号） |
101186155 |
| EAN（欧洲商品编号） |
4030661333656 |
| eCl@aa number，版本：12.0 |
27-27-44-01 |
| eCl@aa number，版本：11.0 |
27-27-24-02 |
| eCl@aa number，版本：9.0 |
27-27-24-02 |
| ETIM 编号，7.0 版 |
EC002544 |
| ETIM 编号，6.0 版 |
EC002544 |
许可 - 标准
| 证书 |
cULus ASi-SaW |
总体数据
| 标准型 |
EN IEC 62026-2 EN ISO 13849-1 EN IEC 60947-5-3 EN IEC 61508 |
| 工作原理 |
磁驱动 |
| 安装条件（机械） |
准冲洗 |
| 外壳材料 |
玻璃纤维，加强型热塑塑料 |
| 响应时间，最大 |
100 ms |
| 毛重 |
100 g |
总体数据 - 产品特性
| 编码 |
是 |
| 整个系统检测，状态 |
是 |
| 线芯数量 |
4 |
安全评估
| 标准型 |
EN IEC 61508 |
| 性能水平，最高 |
e |
| 类别 |
4 |
| PFH值 |
6.21 x 10⁻⁹ /h |
| 注（PFH值） |
高达最多500,000次开关循环/年 |
| 安全完整性等级 (SIL)，停止 0，适用于以下应用 |
3 |
| 任务时间 |
20 年 |
机械参数
| 执行元件 |
磁铁 |
| 门铰链 |
右侧 |
| 运动方向 |
正对着活动表面 |
Mechanical data - Switching distances
| 注意 (开关距离 SN) |
轴向未对准，安全传感器和操动件在安装时，水平或竖直方向上允许出现偏差。偏差值取决于传感器和操动件之间的距离。在该偏差值范围内，传感器正常工作。 |
| 肯定开关距离 "ON" Sao |
5 mm |
| 肯定闭合距离 "OFF" Sar |
15 mm |
| 注意(开关距离) |
All switching distances in accordance EN IEC 60947-5-3 |
| 备注（重复精度 R） |
Repeat accuracy R ≤ 0,1 x Sao |
机械参数 - 连接技术
| 线缆长度 |
2 m |
| 连接器 |
连接电缆，带M12连接器，直，4芯 |
| 线缆截面 |
0.23 mm2 |
| 线缆截面 |
23 AWG |
| 电缆护套材料 |
LSYY |
机械参数 - 尺寸
| 传感器长度 |
13 mm |
| 传感器高度 |
26 mm |
环境条件
| 防护等级 |
IP67 |
| 工作环境温度 |
-25 ... +60 °C |
| 储存和运输温度 |
-25 ... +70 °C |
| 抗振动 |
10 ... 55 Hz，振幅 1 mm |
| 耐冲击 |
30 g / 11 ms |
| 防护等级 |
II |
环境条件 - 绝缘值
| 额定绝缘电压 Ui |
32 VDC |
| 额定冲击耐受电压 Uimp |
0.8 kV |
| 过电压级别 |
III |
| 污染等级 |
3 |
电气参数 - AS-i
| 额定工作电压 |
18 ... 31.6 VDC (Protection against polarity reversal) |
| AS-i 电流消耗，最大 |
50 mA |
电气参数 - AS-Interface 说明书
| AS-i 说明书 |
安全-从属 |
| AS-i 版本 |
V 2.1 |
| AS-i 概述 |
S-0.B.F.E |
| AS-i，IO代码 |
0x0 |
| AS-i, ID代码 |
0xB |
| AS-i，ID代码1 |
0xF |
| AS-i，ID代码2 |
0xE |
| AS-i 输入，通道 1 |
数据位 DI 0/DI 1 = 动态代码传输 |
| AS-i 输入，通道 2 |
数据位 DI 2/DI 3 = 动态代码传输数据位 DI 2/DI 3 = 动态代码传输 |
| AS-i 输出，DO 0 ... DO 3 |
无功能 |
| AS-i 参数位，P0 ... P3 |
无功能 |
| 注（AS-i 参数位） |
将参数输出设置为“1111”（0xF） FID：外围误差 |
| AS-i 输入模块地址 |
0 |
| 注（AS-i 输入模块地址） |
预设地址为0，可通过AS-Interface总线控制或手持编程设备进行更改 |
状态显示
| 注 (LED开关状态显示) |
（1）LED绿色：供电电压 （2）红色LED：AS-i 通信故障 / 从属地址 = 0 |
引脚分配
| PIN 1 |
AS-i + |
| PIN 2 |
n.c. |
| PIN 3 |
AS-Interface - |
| PIN 4 |
n.c. |
发货范围
| 发货范围 |
操动件#必须单独订购. |
附件
| 建议（操动件） |
BPS 260-1 BPS 260-2 |
语言条件
数据表
操作指南及符合性声明
AS-interface 安全网络证书
SISTEMA-VDMA 数据库
下载最新版本的Adobe Reader

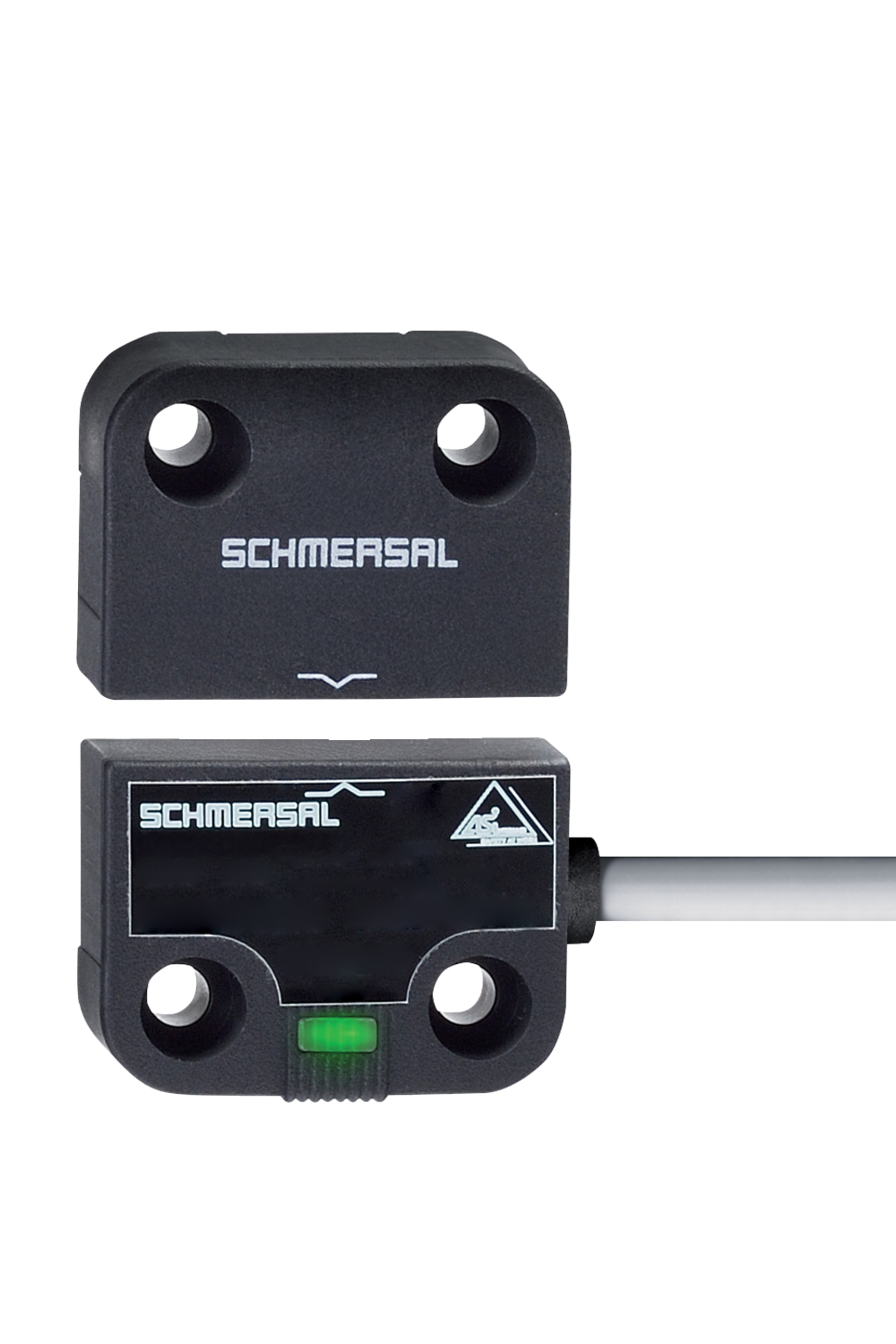

产品图片（单独目录照片）
ID: kbns2f30
| 409,3 kB | .jpg | 352.778 x 529.167 mm - 1000 x 1500 px - 72 dpi
| 55,6 kB | .png | 73.731 x 110.772 mm - 209 x 314 px - 72 dpi
| 33,5 kB | .jpg | 82.197 x 123.472 mm - 233 x 350 px - 72 dpi
| 335,7 kB | .jpg | 352.778 x 529.167 mm - 1000 x 1500 px - 72 dpi
| 49,7 kB | .png | 73.731 x 110.772 mm - 209 x 314 px - 72 dpi
| 49,7 kB | .png | 73.731 x 110.772 mm - 209 x 314 px - 72 dpi
尺寸图 基本组件
特征曲线
特征曲线
触点排列
101184643 BNS 260
- 在铁磁性材料上安装安全磁开关及其操动件
101184396 BPS 260-2
- 附在传感器上的操动件
| EU Declaration of Conformity |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | BNS 260 AS |
| Type: | See ordering code |
| Description of the component: | Coded, magnetic safety sensor with integrated AS-i Safety at Work |
| Relevant Directives: | Machinery Directive | 2006/42/EC |
| EMC-Directive | 2014/30/EU | |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-3:2013 ISO 14119:2013 EN ISO 13849-1:2015 IEC 61508 parts 1-7:2010 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, May 4, 2023 |
 |
| Authorised signature Philip Schmersal Managing Director |
| UK Declaration of Conformity | |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | BNS 260 AS |
| Type: | See ordering code |
| Description of the component: | Coded, magnetic safety sensor with integrated AS-i Safety at Work |
| Relevant legislation: | Supply of Machinery (Safety) Regulations | 2008 |
| Electromagnetic Compatibility Regulations | 2016 | |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-3:2013 ISO 14119:2013 EN ISO 13849-1:2015 IEC 61508 parts 1-7:2010 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, May 4, 2023 |
|
| Authorised signature Philip Schmersal Managing Director |
