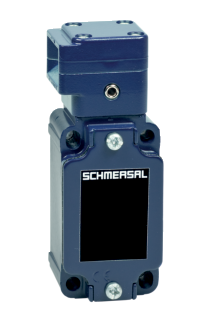

AZ 3350-03ZK-U90

Artikelnummer: 101177387
Archiv
AZ 3350-03ZK-U90

Downloads

TraceParts CAD-Daten
ePLAN Daten
CADENAS CAD-Daten
SISTEMA Daten
  • 1 Leitungseinführung M 20 x 1.5
  • Betätigungskopf um 90° gedreht
  • Metallgehäuse
  • Türgriff rastend
  • hohe Lebensdauer
  • 40,5 mm x 114 mm x 38 mm
  • hohe Kontaktsicherheit bei niedrigen Strömen

Bestelldaten

Produkt-Typbezeichnung

AZ 3350-03ZK-U90
Artikelnummer (Bestellnummer)

101177387
EAN (European Article Number)

4030661308241
eCl@ss Nummer, Version 12.0

27-27-26-02
eCl@ss Nummer, Version 11.0

27-27-26-02
eCl@ss Nummer, Version 9.0

27-27-26-02
ETIM Nummer, Version 7.0

EC002592
ETIM Nummer, Version 6.0

EC002592
Zusatzinformation (Bestelldaten)

Zur Bestellung wählen Sie zunächst den gewünschten Sicherheitsschalter und dann das Türgriff-System aus

Zulassungen - Vorschriften

Zertifikate

TÜV

cULus

Allgemeine Daten

Vorschriften

BG-GS-ET-15

EN ISO 13849-1

EN ISO 14119

EN IEC 60947-5-1
Codierstufe gemäß EN ISO 14119

gering
Wirkprinzip

elektromechanisch
Werkstoff des Gehäuses

Aluminium
Werkstoff der Gehäusebeschichtung

lackiert
Bruttogewicht

230 g

Allgemeine Daten - Eigenschaften

Anzahl der Anfahrrichtungen

1
Anzahl der Sicherheitskontakte

3
Anzahl der Kabeldurchführungen

1

Sicherheitsbetrachtung

Vorschriften

EN ISO 13849-1
Gebrauchsdauer

20 Jahre

Sicherheitsbetrachtung - Sicherheitsausgänge

B10D Öffner (NC)

2.000.000 Schaltspiele

Mechanische Daten

Mechanische Lebensdauer, minimum

1.000.000 Schaltspiele
Türanschlag

Links
Abscherkraft

15.000 N
Zwangsöffnungsweg

10,7 mm
Zwangsöffnungskraft je Öffnerkontakt, minimum

5 N
Betätigungsgeschwindigkeit, maximum

0,2 m/s
Befestigung

Schrauben

Mechanische Daten - Anschlusstechnik

Leitungseinführung

1 x M20
Anschlussart

Schraubklemmen

Schraubanschluss M20 x 1.5
Anschlussquerschnitt, minimum

0,75 mm²
Anschlussquerschnitt, maximum

2,5 mm²
Hinweis

Alle Angaben einschließlich Aderendhülsen.
Zulässige Art der Leitung

Starr eindrähtig

Starr mehrdrähtig

Flexibel

Mechanische Daten - Abmessungen

Länge des Sensors

38 mm
Breite des Sensors

40,5 mm
Höhe des Sensors

114 mm

Umgebungsbedingungen

Schutzart

IP67
Umgebungstemperatur

-30 ... +90 °C
Lager- und Transporttemperatur

-40 ... +90 °C

Umgebungsbedingungen - Isolationskennwerte

Bemessungsisolationsspannung Ui

250 VAC
Bemessungsstoßspannungsfestigkeit Uimp

4 kV

Elektrische Daten

Thermischer Dauerstrom

10 A
Bedingter Bemessungskurzschlussstrom

1.000 A
Schaltelement

Öffner (NC)
Schaltprinzip

Schleichschaltung
Maximale Schalthäufigkeit

1.200 /h
Werkstoff der Kontakte, elektrisch

Silber

Elektrische Daten - Sicherheitskontakte

Spannung, Gebrauchskategorie AC-15

230 VAC
Strom, Gebrauchskategorie AC-15

4 A
Spannung, Gebrauchskategorie DC-13

24 VDC
Strom, Gebrauchskategorie DC-13

4 A

Lieferumfang

Lieferumfang

Der Betätiger ist nicht im Lieferumfang enthalten.

Zubehör

Empfehlung (Produktkombination)

AZ 3350-STS30-02

AZ 3350-STS30-04

AZ 3350-STS30-05

AZ 3350-STS30-07

Sprachfilter

Wenn ein Dokument nicht in der Landessprache verfügbar ist, wird auf die englische Fassung zurückgegriffen.

Datenblatt

Chinesisch (28.11.2024)
Deutsch (28.11.2024)
Dänisch (28.11.2024)
Englisch (28.11.2024)
Finnisch (28.11.2024)
Französisch (28.11.2024)
Italienisch (28.11.2024)
Japanisch (28.11.2024)
Niederländisch (28.11.2024)
Norwegisch (28.11.2024)
Polnisch (28.11.2024)
Portugiesisch (28.11.2024)
Portugiesisch (28.11.2024)
Schwedisch (28.11.2024)
Spanisch (28.11.2024)
Türkisch (28.11.2024)

Betriebsanleitung und Konformitätserklärung

AZ 3350 (408,3 kB, 10.05.2019, Revision A)
AZ 3350 (444,1 kB, 19.09.2022, Revision A)
AZ 3350 (370,8 kB, 10.05.2019, Revision B)
AZ 3350 (385,5 kB, 10.05.2019, Revision B)
AZ 3350 (400,6 kB, 10.05.2019, Revision B)
AZ 3350 (398,1 kB, 10.05.2019, Revision B)
AZ 3350 (367,2 kB, 10.05.2019, Revision B)
AZ 3350 (439,8 kB, 10.05.2019, Revision B)
AZ 3350 (401,6 kB, 10.05.2019, Revision B)
AZ 3350 (418,1 kB, 10.05.2019, Revision B)
AZ 3350 (388,6 kB, 10.05.2019, Revision B)
AZ 3350 (409,2 kB, 26.08.2021, Revision A)
AZ 3350 (403,8 kB, 10.05.2019, Revision A)
AZ 3350 (1,2 MB, 10.05.2019, Revision A)
AZ 3350 (1,2 MB, 10.05.2019, Revision A)

UL-Zertifikat

231 / 335 / 336 / 355 / 3350 (414,3 kB, 01.08.2019)
231 / 335 / 336 / 355 / 3350 (303,1 kB, 13.11.2024)

Baumusterprüfbescheinigung

AZ 3350 (688,4 kB, 02.04.2020)
AZ 3350 (688,4 kB, 02.04.2020)

SISTEMA-VDMA Bibliothek/Library

(662,3 kB, 04.08.2023)
(659,3 kB, 04.08.2023)

Download der aktuellen Version von Adobe Reader

Adobe Reader
151177387 AZ 3350-03ZK-U90
  • Metallgehäuse
  • Türgriff rastend
  • hohe Lebensdauer
  • 40,5 mm x 114 mm x 38 mm
  • hohe Kontaktsicherheit bei niedrigen Strömen

AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien

Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.

Generiert am: 28.11.2024, 02:46
