AZM190-11/02RK-24VDC
Artikelnummer:
133006279
AZM190-11/02RK-24VDC
Artikelnummer:
133006279
| Produkt-Typbezeichnung: AZM190-(1)RK(2)(3)-(4)-(5) |
| (1) | |
| 02/01 | Magnet: 2 Öffner (NC); Betätiger: 1 Öffner (NC) |
| 02/02 | Magnet: 2 Öffner (NC); Betätiger 2 Öffner (NC) |
| 02/10 | Magnet: 2 Öffner (NC); Betätiger: 1 Schließer (NO) |
| 02/11 | Magnet: 2 Öffner (NC); Betätiger: 1 Öffner (NC) / 1 Schließer (NO) |
| 11/01 | Magnet: 1 Öffner (NC) / 1 Schließer (NO); Betätiger: 1 Öffner (NC) |
| 11/02 | Magnet: 1 Öffner (NC) / 1 Schließer (NO); Betätiger: 2 Öffner (NC) |
| 11/10 | Magnet: 1 Öffner (NC) / 1 Schließer (NO); Betätiger: 1 Schließer (NO) |
| 11/11 | Magnet: 1 Öffner (NC) / 1 Schließer (NO); Betätiger: 1 Öffner (NC) / 1 Schließer (NO) |
| (2) | |
| ohne | Ruhestromprinzip |
| A | Arbeitsstromprinzip |
| (3) | |
| ohne | Mit Hilfsentriegelung deckelseitig |
| E0 | Ohne Hilfsentriegelung |
| E1 | Mit Hilfsentriegelung seitlich (rechts) |
| N | Notentsperrung |
| T | Fluchtentriegelung |
| (4) | |
| ohne | ohne LED-Zustandsanzeige |
| G | Mit LED-Zustandsanzeige (Nur für 24 VAC/DC; nicht in Verbindung mit -E1 und -T kombinierbar) |
| (5) | |
| 24VAC | Us: 24 VAC |
| 24VDC | Us: 24 VDC |
| 48VAC | Us: 48 VAC |
| 110VAC | Us: 110 VAC |
| 230VAC | Us: 230 VAC |
Nicht alle nach diesem Typenschlüssel möglichen Geräte sind lieferbar und/oder technisch umsetzbar.
- Hilfsentriegelung
- Kunststoffgehäuse
- hohe Lebensdauer
- Fehlschließsichere Zuhaltung
- 89 mm x 178 mm x 41 mm
- Anfahrkopf 4 x 90º drehbar
- 2 Leitungseinführungen M 20 x 1.5
- Anschlussraum
- Schmale Bauform, besonders für die Anbringung an Drehtüren, Aluminiumprofilen und Umzäunungen geeignet
- Verschlussmechanismus gegen das Eindringen von Schmutz
- Schraubklemmenanschluss
Bestelldaten
| Ersetzt die Artikelnummer |
103006279 |
| Produkt-Typbezeichnung |
AZM190-11/02RK-24VDC |
| Artikelnummer (Bestellnummer) |
133006279 |
| EAN (European Article Number) |
8905236101342 |
| eCl@ss Nummer, Version 12.0 |
27-27-26-03 |
| eCl@ss Nummer, Version 11.0 |
27-27-26-03 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-03 |
| ETIM Nummer, Version 7.0 |
EC002593 |
| ETIM Nummer, Version 6.0 |
EC002593 |
Zulassungen - Vorschriften
|
cULus CCC |
Allgemeine Daten
| Vorschriften |
BG-GS-ET-19 EN ISO 13849-1 EN ISO 14119 EN IEC 60947-5-1 |
| Codierstufe gemäß EN ISO 14119 |
gering |
| Wirkprinzip |
elektromechanisch |
| Werkstoff des Gehäuses |
Kunststoff, glasfaserverstärkter Thermoplast |
| Bruttogewicht |
480 g |
Allgemeine Daten - Eigenschaften
| Ruhestromprinzip |
Ja |
| Hilfsentriegelung |
Ja |
| Anzahl der Anfahrrichtungen |
4 |
| Anzahl der Hilfskontakte |
1 |
| Anzahl der Sicherheitskontakte |
3 |
| Anzahl der Kabeldurchführungen |
2 |
Sicherheitsbetrachtung
| Vorschriften |
EN ISO 13849-1 |
| Performance Level, bis |
c |
| Kategorie |
1 |
| B10D Öffner (NC) |
2.000.000 Schaltspiele |
| Hinweis |
Elektrische Lebensdauer auf Anfrage. |
| B10D Schließer (NO) |
1.000.000 Schaltspiele |
| Hinweis |
bei 10% Ie und ohmscher Last |
| Gebrauchsdauer |
20 Jahre |
Sicherheitsbetrachtung - Fehlerausschluss
| Bitte beachten: |
Einsetzbar wenn ein Fehlerausschluss für eine gefahrbringende Beschädigung der 1-kanaligen Mechanik zulässig ist und ein ausreichender Manipulationsschutz gewährleistet ist. |
| Performance Level, bis |
d |
| Kategorie |
3 |
| Hinweis |
bei 2-kanaligen Einsatz und mit geeignter Logik-Einheit. |
| Gebrauchsdauer |
20 Jahre |
Sicherheitsbetrachtung - Zuhaltefunktion
| Performance Level, bis |
e |
| Hinweis (Performance Level) |
Informationen für die Sicherheitsbetrachtung der Zuhaltefunktion sind in der Betriebsanleitung oder in der Anleitung „Betrieb und Montage“ dokumentiert. |
Mechanische Daten
| Mechanische Lebensdauer, minimum |
1.000.000 Schaltspiele |
| Zuhaltekraft FZh gemäß EN ISO 14119 |
1.950 N |
| Zuhaltekraft Fmax, maximum |
2.550 N |
| Rastkraft |
20 N |
| Zwangsöffnungskraft, minimum |
20 N |
| Betätigungsgeschwindigkeit, maximum |
0,3 m/s |
| Befestigung |
Schrauben |
| Ausführung der Befestigungsschrauben |
2x M5 |
Mechanische Daten - Anschlusstechnik
| Leitungseinführung |
2 x M20 x 1,5 |
| Anschlussart |
Schraubklemmen |
| Anschlussquerschnitt, minimum |
0,5 mm² |
| Anschlussquerschnitt, maximum |
1,5 mm² |
| Hinweis |
Alle Angaben einschließlich Aderendhülsen. |
Mechanische Daten - Abmessungen
| Länge des Sensors |
41 mm |
| Breite des Sensors |
52 mm |
| Höhe des Sensors |
178 mm |
Umgebungsbedingungen
| Schutzart |
IP65 IP67 |
| Umgebungstemperatur |
-25 ... +55 °C |
| Hinweis (Relative Feuchtigkeit) |
nicht kondensierend nicht vereisend |
| Schutzklasse |
II |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
250 VAC |
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
Elektrische Daten
| Thermischer Dauerstrom |
4 A |
| Bemessungssteuerspeisespannung |
24 VDC |
| Bedingter Bemessungskurzschlussstrom |
1.000 A |
| Elektrische Leistungsaufnahme, maximum |
8,5 W |
| Schaltelement |
Schließer (NO), Öffner (NC) |
| Schaltprinzip |
Schleichschaltung, zwangsöffnender Öffner |
| Maximale Schalthäufigkeit |
1.200 /h |
| Werkstoff der Kontakte, elektrisch |
Silber |
Elektrische Daten - Magnetansteuerung
| Einschaltdauer Magnet |
100 % |
| Testpulsdauer, maximum |
5 ms |
| Testpulsintervall, minimum |
50 ms |
Elektrische Daten - Sicherheitskontakte
| Spannung, Gebrauchskategorie AC-15 |
230 VAC |
| Strom, Gebrauchskategorie AC-15 |
4 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
4 A |
Elektrische Daten - Hilfskontakte
| Spannung, Gebrauchskategorie AC-15 |
230 VAC |
| Strom, Gebrauchskategorie AC-15 |
4 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
4 A |
Sonstige Daten
| Hinweis (Applikationsanwendungen) |
verschiebbare Schutzeinrichtung abnehmbare Schutzeinrichtung drehbare Schutzeinrichtung |
Lieferumfang
| Lieferumfang |
Der Betätiger ist nicht im Lieferumfang enthalten. |
Hinweis
| Hinweis (Hilfsentriegelung) |
vorne Bei Wartung, Einrichtung usw. Zur manuellen Entriegelung mit Dreikantschlüssel M3 (im Lieferumfang enthalten) |
Sprachfilter
Datenblatt
Betriebsanleitung (Beiblatt/Kurzanleitung)
Betriebsanleitung und Konformitätserklärung
UL-Zertifikat
SISTEMA-VDMA Bibliothek/Library
Download der aktuellen Version von Adobe Reader
Produktbild (Katalogeinzelphoto )
Maßzeichnung Grundgerät

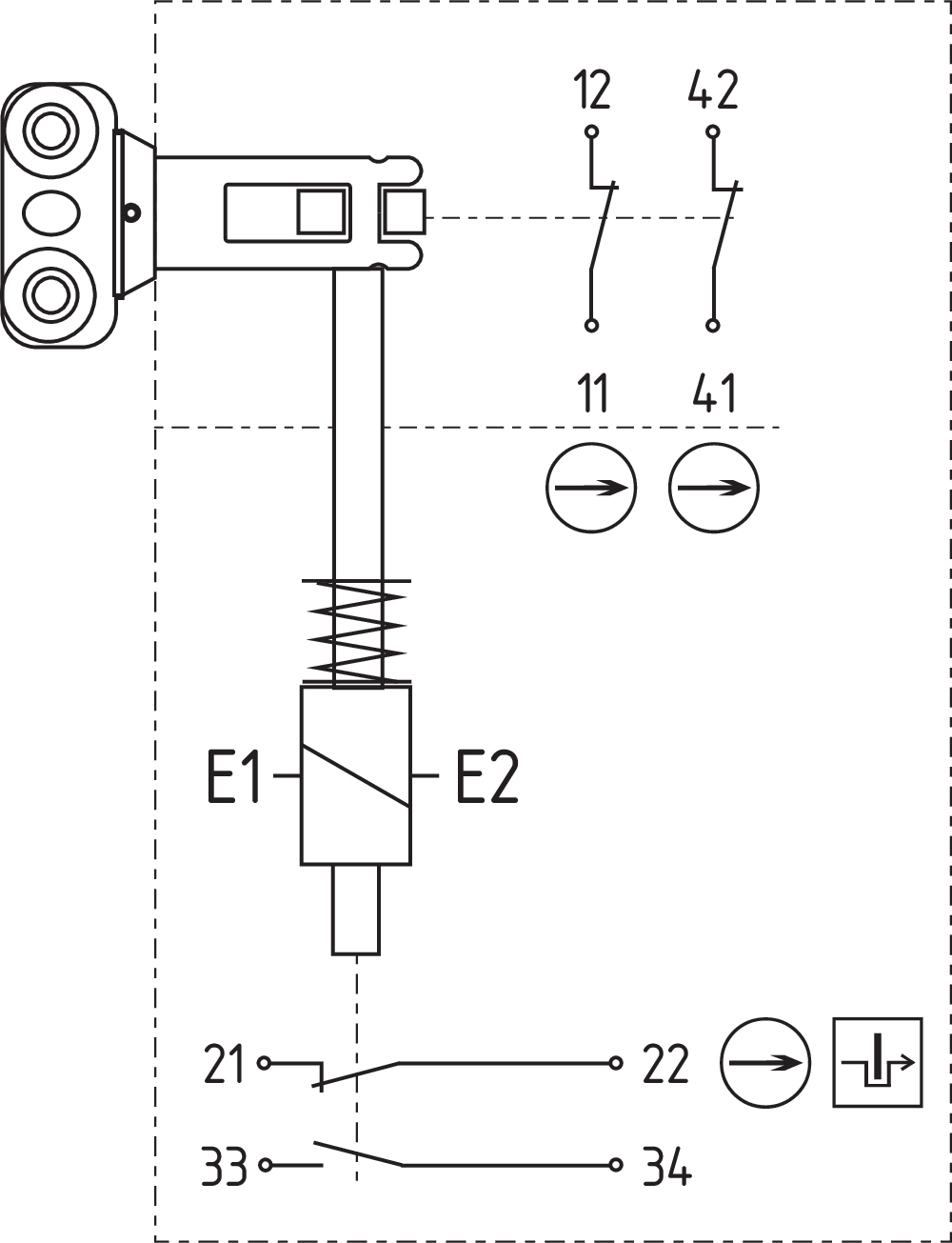

Überwachung der Zuhaltung gem. ISO 14119
zwangsöffnender Öffnerkontakt
betätigt
unbetätigt
Schließerkontakt
Öffnerkontakt
Betätiger
131029965 AZM190-B1
- Gerader Betätiger
- besonders geeignet für Schiebetüren
- Ausgleich von Toleranzen durch Gummipuffer
131029938 AZM190-B3/2X15
- für sehr kleine Betätigungsradien über die schmale und breite Seite des Betätigers
131029966 AZM190-B5
- besonders geeignet für die frontseitige Montage, z.B. an drehbare Schutzeinrichtungen
Zubehör
131029969 MP190
- zur einfachen Montage eines AZM190 auf Profilsysteme
133009486 MP190-V
- Innenanbau der Zuhaltung und Montageplatte mit rechts angeschlagener Tür.
133009487 MP190-VD
- Innenanbau der Zuhaltung und Montageplatte mit links angeschlagener Tür.
101028565 TZ-75
- zur manuellen Hilfsentriegelung
- abgewinkelter Dreikantschlüssel
