BS655-Z22
Artikelnummer:
153031621
BS655-Z22
Artikelnummer:
153031621
Produkt-Typbezeichnung: BS65(1)(2)(3)(4) |
(1) | |
215 | Grauguss, lackiert |
6 | Duroplast |
(2) | |

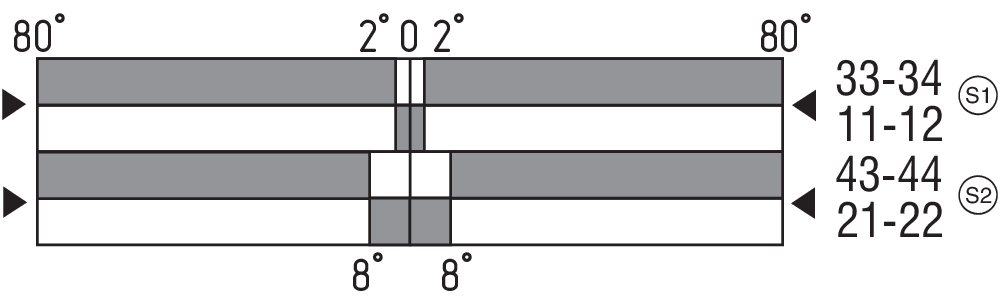

Z22 | Sprungschaltung 2 Schließer (NO) / 2 Öffner (NC) |
T22 | Schleichschaltung, 2 Schließer (NO) / 2 Öffner (NC) |
Z33 | Sprungschaltung, 3 Schließer (NO) / 3 Öffner (NC) |
T33 | Schleichschaltung, 3 Schließer (NO) / 3 Öffner (NC) |
(3) | |
ohne | ohne Meldeleuchte |
G024 | Meldeleuchte (nur für Z/T22), rot (24 VDC) |
G115 | Meldeleuchte (nur für Z/T22), rot (115 VAC) |
G230 | Meldeleuchte (nur für Z/T22), rot (230 VAC) |
(4) | |
ohne | Standardausführung (ohne Dupline® Eingangsmodul) |
DN | Mit integriertem Dupline® Eingangsmodul |
Nicht alle nach diesem Typenschlüssel möglichen Geräte sind lieferbar und/oder technisch umsetzbar.
- Plattformkonzept mit unterschiedlichen Funktionseinheiten
- Metallgehäuse
- große Auswahl an Betätigungselementen
- Schutzart IP66, IP67
- Schaltpunkteinstellung
- Symmetrie durch verzahnte, zentral angeordnete Welle
- Zentrale Anschlussklemme
Bestelldaten
Produkt-Typbezeichnung |
BS655-Z22 |
Artikelnummer (Bestellnummer) |
153031621 |
EAN (European Article Number) |
4030661533049 |
eCl@ss Nummer, Version 12.0 |
27-27-06-01 |
eCl@ss Nummer, Version 11.0 |
27-27-06-01 |
eCl@ss Nummer, Version 9.0 |
27-27-06-01 |
ETIM Nummer, Version 7.0 |
EC000030 |
ETIM Nummer, Version 6.0 |
EC000030 |
Zulassungen - Vorschriften
|
TÜV cULus EAC |
Allgemeine Daten
Vorschriften |
EN 620 EN IEC 60947-5-1 |
Werkstoff des Gehäuses |
Grauguss, lackiert |
Werkstoff des Gehäusedeckels |
Grauguss, lackiert |
Bruttogewicht |
5.072 g |
Allgemeine Daten - Eigenschaften
Anzahl der Hilfskontakte |
2 |
Anzahl der Sicherheitskontakte |
2 |
Sicherheitsbetrachtung
Vorschriften |
EN ISO 13849-1 |
Gebrauchsdauer |
20 Jahre |
Sicherheitsbetrachtung - Sicherheitsausgänge
B10D Öffner (NC) |
2.000.000 Schaltspiele |
Mechanische Daten
Mechanische Lebensdauer, minimum |
1.000.000 Schaltspiele |
Positionierschritte für den Betätiger |
10 ° |
Mechanische Daten - Anschlusstechnik
Leitungseinführung |
2 x M25 x 1,5 |
Anschlussquerschnitt, minimum |
0,5 mm², flexibel |
Anschlussquerschnitt, maximum |
2,5 mm², flexibel |
Umgebungsbedingungen
Schutzart |
IP66 IP67 |
Umgebungstemperatur |
-40 ... +70 °C |
Schutzklasse |
I |
Umgebungsbedingungen - Isolationskennwerte
Bemessungsisolationsspannung Ui |
300 V |
Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
Verschmutzungsgrad |
3 |
Elektrische Daten
Thermischer Dauerstrom |
6 A |
Spannung, Gebrauchskategorie AC-15 |
230 VAC |
Strom, Gebrauchskategorie AC-15 |
3 A |
Spannung, Gebrauchskategorie DC-13 |
24 VDC |
Strom, Gebrauchskategorie DC-13 |
3 A |
Werkstoff der Kontakte, elektrisch |
Silber |
Sprachfilter
Datenblatt
Betriebsanleitung und Konformitätserklärung
UL-Zertifikat
TÜV-Zertifikat
Broschüre
Download der aktuellen Version von Adobe Reader
Produktbild (Katalogeinzelphoto )
Maßzeichnung Grundgerät
Maßzeichnung Grundgerät
