MZM 100 B ST-AS REMAP
MZM 100 B ST-AS REMAP
| Produkt-Typbezeichnung: MZM 100 (1) ST-AS (2)(3)AP |
| (1) | |
| ohne | Zuhaltungsüberwachung > |
| B | Betätigerüberwachung |
| (2) | |
| ohne | ohne Rastung ( Nur für Zuhaltungs-Überwachung) |
| RE | elektrisch einstellbare Rastkraft 30 N … 100 N |
| (3) | |
| ohne | ohne Permanentmagnet |
| M | Permanentmagnet 30 N |
- Arbeitsstromprinzip
- Betätiger-Überwachung
- Permanentmagnet
- Sicherheitszuhaltung
- Kunststoffgehäuse
- Integrierte AS-Interface Schnittstelle
- 40 mm x 179 mm x 40 mm
- Neuartiges, einzigartiges Wirkprinzip für Sicherheitszuhaltungen
- berührungsloses, codiertes elektronisches System
- 3 LEDs zur Anzeige der Betriebszustände
- Automatische Rastung
- Sensor-Technik erlaubt Versatz von Betätiger und Zuhaltung von vertikal ± 5 mm und horizontal ± 3 mm
- Intelligente Diagnose
Bestelldaten
| Produkt-Typbezeichnung |
MZM 100 B ST-AS REMAP |
| Artikelnummer (Bestellnummer) |
101209551 |
| EAN (European Article Number) |
4030661383200 |
| eCl@ss Nummer, Version 12.0 |
27-27-26-03 |
| eCl@ss Nummer, Version 11.0 |
27-27-26-03 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-03 |
| ETIM Nummer, Version 7.0 |
EC002593 |
| ETIM Nummer, Version 6.0 |
EC002593 |
Zulassungen - Vorschriften
| Zertifikate |
cULus ASi-SaW |
Allgemeine Daten
| Vorschriften |
EN IEC 62026-2 EN ISO 13849-1 EN ISO 14119 EN IEC 60947-5-3 EN IEC 61508 |
| Codierung |
Universelle Codierung |
| Codierstufe gemäß EN ISO 14119 |
gering |
| Wirkprinzip |
induktiv |
| Werkstoff des Gehäuses |
Kunststoff, glasfaserverstärkter Thermoplast |
| Reaktionszeit, maximum |
150 ms |
| Risikozeit, maximum |
150 ms |
| Bruttogewicht |
631 g |
Allgemeine Daten - Eigenschaften
| Arbeitsstromprinzip |
Ja |
| Betätiger-Überwachung |
Ja |
| Rastung |
Ja |
| Sicherheitsfunktionen |
Ja |
| Integrierte Anzeige, Status |
Ja |
Sicherheitsbetrachtung
| Vorschriften |
EN IEC 60947-5-3 EN IEC 61508 |
| Performance Level, bis |
e |
| Kategorie |
4 |
| PFH-Wert |
5,00 x 10⁻⁹ /h |
| Safety Integrity Level (SIL), geeignet für Anwendungen in |
3 |
| Gebrauchsdauer |
20 Jahre |
Mechanische Daten
| Mechanische Lebensdauer, minimum |
1.000.000 Schaltspiele |
| Hinweis (Mechanische Lebensdauer) |
Betätigungsgeschwindigkeit ≤ 0,5 m/s Schaltspiele bei Türmassen ≤ 5 kg |
| Zuhaltekraft, typisch |
750 N |
| Zuhaltekraft, garantiert |
500 N |
| Rastkraft, minimum |
30 N |
| Rastkraft, maximum |
100 N |
Mechanische Daten - Anschlusstechnik
| Anschlussart |
Einbaustecker M12, 4-polig, A-Codierung |
Mechanische Daten - Abmessungen
| Länge des Sensors |
40 mm |
| Breite des Sensors |
40 mm |
| Höhe des Sensors |
179 mm |
Umgebungsbedingungen
| Schutzart |
IP67 |
| Umgebungstemperatur |
-25 ... +55 °C |
| Lager- und Transporttemperatur |
-25 ... +85 °C |
| Relative Feuchtigkeit, minimum |
30 % |
| Relative Feuchtigkeit, maximum |
95 % |
| Hinweis (Relative Feuchtigkeit) |
nicht kondensierend nicht vereisend |
| Schwingfestigkeit |
10 … 150 Hz, Amplitude 0,35 mm |
| Schockfestigkeit |
30 g / 11 ms |
| Schutzklasse |
III |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
32 VDC |
| Bemessungsstoßspannungsfestigkeit Uimp |
0,8 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
3 |
Elektrische Daten
| Bereitschaftsverzögerung, maximum |
4.000 ms |
Elektrische Daten - AS-Interface
| Bemessungsbetriebsspannung |
26,5 ... 31,6 VDC (Verpolungsschutz) |
| AS-i Stromaufnahme, maximum |
100 mA |
Elektrische Daten - AS-Interface Spezifikation
| AS-i Spezifikation |
Safety-Slave |
| AS-i Version |
V 2.1 |
| AS-i Profil |
S-7.B.F.E |
| AS-i, IO-Code |
0x7 |
| AS-i, ID-Code |
0xB |
| AS-i, ID-Code1 |
0xF |
| AS-i, ID-Code2 |
0xE |
| AS-i Eingang, Kanal 1 |
Datenbits DI 0/DI 1 = dynamische Codeübertragung |
| AS-i Eingang, Kanal 2 |
Datenbits DI 2/DI 3 = dynamische Codeübertragung |
| AS-i Ausgänge, DO 0 |
Magnetansteuerung |
| AS-i Ausgänge, DO 1 |
Zur variablen Einstellung der Rastkraft |
| AS-i Ausgänge, DO 2 |
Zur variablen Einstellung der Rastkraft |
| AS-i Ausgänge, DO 3 |
Zur variablen Einstellung der Rastkraft |
| AS-i Parameter Bits, P0 |
Betätiger liegt an |
| AS-i Parameter Bits, P1 |
Zuhaltung gesperrt |
| AS-i Parameter Bits, P2 |
Hilfsspannung vorhanden |
| AS-i Parameter Bits, P3 |
Gerätefehler (Fehler erkannt) |
| Hinweis (AS-i Parameter Bits) |
Parameterausgänge sind auf „1111“ (0xF) einzustellen |
| AS-i Eingangsmodul-Adresse |
0 |
| Hinweis (AS-i Eingangsmodul-Adresse) |
Voreingestellt auf Adresse 0, änderbar über AS-Interface Busmaster oder Handprogrammiergerät |
Elektrische Daten - Hilfsspannung (Aux)
| Betriebsspannung |
24 VDC -15 % / +10 % (stabilisiertes PELV-Netzteil) |
| Stromaufnahme |
600 mA |
| Bemessungsbetriebsspannung |
24 VDC |
| Absicherung |
4 A |
Elektrische Daten - Magnetansteuerung
| Einschaltdauer Magnet |
100 % |
Zustandsanzeige
| Hinweis (LED-Zustandsanzeige) |
(1) grün/rote LED (AS-i Duo LED): Versorgungsspannung / Kommunikationsfehler / Slaveadresse = 0 (2) gelbe LED: Gerätestatus (3) rote LED: Gerätefehler |
Kontaktbelegung
| PIN 1 |
AS-i + |
| PIN 2 |
Aux - (P) |
| PIN 3 |
AS-Interface - |
| PIN 4 |
Aux + (P) |
Lieferumfang
| Lieferumfang |
Der Betätiger ist nicht im Lieferumfang enthalten. |
Zubehör
| Empfehlung (Betätiger) |
MZM 100-B1.1 |
Hinweis
| Hinweis (Allgemein) |
Da bei Spannungsausfall bzw. Betätigen des Hauptschalters die Schutzeinrichtung unmittelbar geöffnet werden kann, dürfen die Sicherheitszuhaltungen mit Arbeitsstromprinzip nur in Sonderfällen nach strengen Bewertung des Unfallrisikos verwendet werden. Die entsperrte Schutzeinrichtung kann, solange die Betätigereinheit in der Sicherheitszuhaltung eingeführt bleibt, wieder gesperrt werden. Die Sicherheitsausgänge werden erneut eingeschaltet, somit ist ein Öffnen der Schutzeinrichtung nicht erforderlich. |
| Hinweis Spannung AUX DC |
stabilisiertes PELV-Netzteil |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
UL-Zertifikat
AS-Interface at Work Zertifikat
SISTEMA-VDMA Bibliothek/Library
Download der aktuellen Version von Adobe Reader

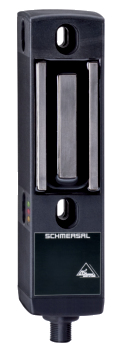

Produktbild (Katalogeinzelphoto )
ID: kmzm1f10
| 1,0 MB | .jpg | 352.778 x 1036.814 mm - 1000 x 2939 Pixel - 72 dpi
| 183,9 kB | .png | 74.083 x 217.66400000000002 mm - 210 x 617 Pixel - 72 dpi
| 24,9 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 12,7 MB | .png | 169.333 x 497.67100000000005 mm - 2000 x 5878 Pixel - 300 dpi
| 23,6 kB | .jpg | 41.981 x 123.47200000000001 mm - 119 x 350 Pixel - 72 dpi
Maßzeichnung Grundgerät
Maßzeichnung Sonstige
101204290 MZM 100-B1.1
- spielfreier Betätiger
- kein Rappeln der Schutztüren
| UK Declaration of Conformity |  |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | MZM 100 AS |
| Type: | See ordering code |
| Description of the component: | Interlocking device with electromagnetic interlock for safety functions with integrated AS-i Safety at Work |
| Relevant legislation: | Supply of Machinery (Safety) Regulations | 2008 |
| Electromagnetic Compatibility Regulations | 2016 | |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-3:2013 EN ISO 14119:2013 EN ISO 13849-1:2015 IEC 61508 parts 1-7:2010 |
| Approved body for Type Examination: | TÜV Rheinland UK Ltd. 1011 Stratford Road Solihull, B90 4BN ID: 2571 |
| Type examination certificate: | 01/205U/5778.00/23 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, April 18, 2023 |
 |
| Authorised signature Philip Schmersal Managing Director |
| EU-Konformitätserklärung | |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Erklärung: | Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen. |
| Bezeichnung des Bauteils: | MZM 100 AS |
| Typ: | siehe Typenschlüssel |
| Beschreibung des Bauteils: | Verriegelung mit elektromagnetischer Zuhaltung für Sicherheitsfunktionen mit integriertem AS-i Safety at Work |
| Einschlägige Richtlinien: | Maschinenrichtlinie | 2006/42/EG |
| EMV-Richtlinie | 2014/30/EU | |
| RoHS-Richtlinie | 2011/65/EU |
| Angewandte Normen: | EN 60947-5-3:2013 EN ISO 14119:2013 EN ISO 13849-1:2015 IEC 61508 Teile 1-7:2010 |
| Benannte Stelle der Baumusterprüfung: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln Kenn-Nr.: 0035 |
| EG-Baumusterprüfbescheinigung: | 01/205/5778.00/20 |
| Bevollmächtigter für die Zusammenstellung der technischen Unterlagen: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Ort und Datum der Ausstellung: | Wuppertal, 18. November 2020 |
|
| Rechtsverbindliche Unterschrift Philip Schmersal Geschäftsführer |
