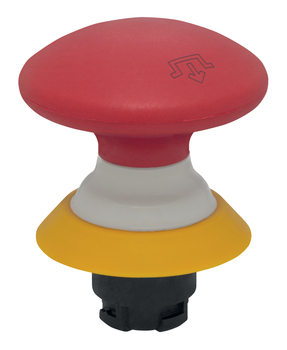

NDRZ50RT-2905-1

Artikelnummer: 103011890
NDRZ50RT-2905-1

Downloads

TraceParts CAD-Daten
ePLAN Daten
CADENAS CAD-Daten
SISTEMA Daten
Produkt-Typbezeichnung:
NDR(1)50(2)(3)(4)(5)

(1)
RRastung (nur in Verbindung mit EFR); Entriegelung durch Drehen und Ziehen
ZRastung (im Gerätekopf integriert); Entriegelung durch Ziehen

(2)
Dichtring weiß
GR/Dichtring schwarz
BL/Dichtring blau

(3)
RTGerätekopf rot

(4)
/xxxZiffer für Symbolik

(5)
Frontring silber (verchromt)
-2905-1Frontring gelb (Kunststoff)
Nicht alle nach diesem Typenschlüssel möglichen Geräte sind lieferbar und/oder technisch umsetzbar.
  • NOT-HALT Schlagtaster
  • hygienegerechtes Design
  • Schutzart IP69K
  • Einbaudurchmesser Ø 22,3 mm

Bestelldaten

Produkt-Typbezeichnung

NDRZ50RT-2905-1
Artikelnummer (Bestellnummer)

103011890
EAN (European Article Number)

4030661480657
eCl@ss Nummer, Version 12.0

27-37-12-12
eCl@ss Nummer, Version 11.0

27-37-12-12
eCl@ss Nummer, Version 9.0

27-37-12-12
ETIM Nummer, Version 7.0

EC001038
ETIM Nummer, Version 6.0

EC001038

Zulassungen - Vorschriften

Zertifikate

cULus

Allgemeine Daten

Vorschriften

EN ISO 13850

EN 60947-5-1

EN 60947-5-5

EN 60947-1
Ausführung

Frontplattenmontage

Not-Halt Schlagtaster
Bauform

Integrierter Sprungmechanismus
Einbaubedingungen (mechanisch)

beliebig
Abdichtungsart

Membrane

Lippendichtungen
Werkstoff des Bedienteils

ABS
Werkstoff des Frontring

ABS, verchromt
Werkstoff des Dichtungsbalges

Silikon
Farbe des Bedienteils

rot
Farbe des Frontringes

gelb
Farbe des Dichtungsbalges

weiß
Bruttogewicht

30 g

Allgemeine Daten - Eigenschaften

NOT-HALT-Taster

Ja
Befestigungsflansch

Ja
Sicherheitsfunktionen

Ja
Sprungmechanismus integriert

Ja
Verrastend vorhanden

Ja
Vollisolation

Ja
Anzahl der Kontaktelelemente, maximum

3

Mechanische Daten

Montageanweisung

Das Entriegelungssymbol sollte nach oben zeigen.
Entriegelung

Zug-Entriegelung
Mechanische Lebensdauer, NOT-HALT-Taster

100.000 Schaltspiele
Befestigung

Montageflansch EFM
Anzugsdrehmoment der Schraube

0,6 Nm
Typische Betätigungskraft des Drucktasters

25 N

Mechanische Daten - Abmessungen

Einbauhöhe

45 mm
Hinweis (Einbauhöhe)

Höhe vor der Frontplatte.
Hinweis (Einbautiefe)

Tiefe hinter Frontplatte inklusiv einem Kontaktelement
Durchmesser des Bedienkopfes

50 mm
Durchmesser des Frontringes

44,5 mm
Einbaudurchmesser

22,3 mm
Dicke der Frontplatte, minimum

1 mm
Dicke der Frontplatte, maximum

6 mm
Rastermaß

50 x 50 mm

Umgebungsbedingungen

Schutzart

IP67

IP69

IP69K
Umgebungstemperatur

-25 ... +75 °C
Schwingfestigkeit

5 g

Schockfestigkeit

<50 g (EN 60068-2-27)

Elektrische Daten

Schalthäufigkeit des NOT-HALT, maximum

600 /h

Sprachfilter

Wenn ein Dokument nicht in der Landessprache verfügbar ist, wird auf die englische Fassung zurückgegriffen.

Datenblatt

Chinesisch (15.02.2026)
Deutsch (15.02.2026)
Dänisch (15.02.2026)
Englisch (15.02.2026)
Finnisch (15.02.2026)
Französisch (15.02.2026)
Italienisch (15.02.2026)
Japanisch (15.02.2026)
Niederländisch (15.02.2026)
Norwegisch (15.02.2026)
Polnisch (15.02.2026)
Portugiesisch (15.02.2026)
Portugiesisch (15.02.2026)
Schwedisch (15.02.2026)
Spanisch (15.02.2026)
Türkisch (15.02.2026)

Betriebsanleitung und Konformitätserklärung

NDRR / NDRZ (527,9 kB, 20.09.2023)
NDRR / NDRZ (527,9 kB, 27.05.2021)
NDRR / NDRZ (526,1 kB, 14.05.2021)
NDRR / NDRZ (519,3 kB, 12.04.2021)
NDRR / NDRZ (523,9 kB, 19.11.2020, C)
NDRR / NDRZ (536,4 kB, 19.11.2020, C)
NDRR / NDRZ (312,5 kB, 10.05.2019, Revision A)
NDRR / NDRZ (367,1 kB, 10.05.2019, Revision A)

UL-Zertifikat

EF..., RF..., EL..., RL..., EX-RF..., EX-RL..., E-,K-,N-,R-,EX-R, SHGV/E... (352,4 kB, 21.06.2024)

Broschüre

Command and signalling devices / Product information (10,5 MB, 21.03.2025)
Command and signalling devices / Product information (10,3 MB, 10.02.2025)
Command and signalling devices / Product information (10,5 MB, 26.11.2024)
Command and signalling devices / Product information (10,5 MB, 25.11.2024)
Command and signalling devices / Product information (10,6 MB, 11.11.2024)
Command and signalling devices / Product information (10,5 MB, 11.11.2024)
Command and signalling devices / Product information (8,1 MB, 30.05.2022, Revision 01)

SISTEMA-VDMA Bibliothek/Library

SISTEMA-VDMA COMPONENTS (1.021,8 kB, 02.02.2026)
SISTEMA-VDMA COMPONENTS (1.018,3 kB, 02.02.2026)

Download der aktuellen Version von Adobe Reader

Adobe Reader

Video ID: Mr-Safety-N-Programm

(Vimeo)


EU-Konformitätserklärung LOG_COM_lo1de01s
Original



K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Erklärung:Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen.
Bezeichnung des Bauteils:NDRR..., NDRZ...
Typ:siehe Typenschlüssel
Beschreibung des Bauteils:NOT-HALT-Schlagtaster
Einschlägige Richtlinien:Maschinenrichtlinie2006/42/EG
 RoHS-Richtlinie2011/65/EU
Angewandte Normen:EN 60947-5-1:2017
EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017
EN ISO 13850:2015
Bevollmächtigter für die Zusammenstellung der technischen Unterlagen:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Ort und Datum der Ausstellung:Wuppertal, 8. April 2020
 GRA_SIG_ksig-y24
 Rechtsverbindliche Unterschrift
Philip Schmersal
Geschäftsführer
UK Declaration of Conformity LOG_COM_lo1de01s
Company:K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.
Name of the component:NDRR..., NDRZ...
Type:See ordering code
Description of the component:Emergency stop pushbutton
Relevant legislation:Supply of Machinery (Safety) Regulations2008
 The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations2012
Designated standards:EN 60947-5-1:2017
EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017
EN ISO 13850:2015
UK-Importer /
Person authorised for the compilation of the technical documentation:


Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL
Place and date of issue:Wuppertal, April 8, 2022
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director

AVS Schmersal Vertriebs GmbH, Wienerbergstraße 9, A-1100 Wien

Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.

Generiert am: 15.02.2026, 01:36
