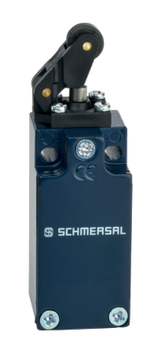

235 Rollenhebel K
- Metallgehäuse
- große Auswahl an Betätigungselementen
- weitgehend öl- und benzinbeständig
- 30 mm x 63,5 mm x 30 mm
- Betätigungselemente um 4 x 90° umsetzbar
- Befestigungsmaße nach EN 50047
| Produkt-Typbezeichnung: (1)(2) 2(3)5-(4)Z(5)-(6)-(7)-(8)-(9) |
| (1) | |
| Z | Sprungschaltung |
| T | Schleichschaltung (nicht für AF/S) |
| (2) | |
| S | Druckbolzen S |
| R | Rollendruckbolzen R |
| 4S | Druckbolzen 4S |
| 4R | Rollendruckbolzen 4R |
| 1R | Rollenhebel 1R |
| K | Rollenhebel K |
| 3K | Winkelhebel 3K |
| 4K | Winkelhebel 4K |
| K4 | Winkelhebel K4 |
| 1H | Rollenschwenkhebel 1H |
| 7H | Rollenschwenkhebel 7H |
| 10H | Stabschwenkhebel 10H |
| 12H | Rollenschwenkhebel 12H |
| 14H | Rollenschwenkhebel 14H |
| AF | Federstabhebel AF |
| RMS | Messingrolle |
| (3) | |
| 3 | schmale Bauform |
| 215 | breite Bauform |
| (4) | |
| 02 | 2 Öffner (NC) |
| 11 | 1 Schließer (NO) / 1 Öffner (NC) |
| 20 | 2 Schließer (NO), (Schalter mit 2 Schließerkontakten sind nicht für Sicherheitsaufgaben geeignet) |
| (5) | |
| H | Schleichschaltung mit Staffelung |
| UE | Schleichschaltung mit Überdeckung |
| Z | Zusätzliche Dichtung zwischen Vorsatz und Gehäuse |
| (6) | |
| M16 | Leitungseinführung M16 |
| ohne | Leitungseinführung M20 |
| ID | Schneidklemmen |
| NPT | Leitungseinführung NPT 1/2“ |
| ST | M12 Steckeranschluss in A-Codierung (Achtung! Die Ausführungen mit Steckeranschluss dürfen gem. EN 60204-1 nur in PELV-Stromkreisen verwendet werden.) |
| ST-2310 | M12 Steckeranschluss in B-Codierung (Achtung! Die Ausführungen mit Steckeranschluss dürfen gem. EN 60204-1 nur in PELV-Stromkreisen verwendet werden.) |
| (7) | |
| 2574 | Gehäuse mit L-förmigen Befestigungsbohrungen (in horizontaler oder vertikaler Richtung verschiebbar) |
| (8) | |
| 2138 | Rollenschwenkhebel 7H für Positionsschalter mit Sicherheitsfunktion |
| (9) | |
| 1637 | Kontaktvergoldung |
Nicht alle nach diesem Typenschlüssel möglichen Geräte sind lieferbar und/oder technisch umsetzbar.
