AZM40Z-ST-1P2P-PH
AZM40Z-ST-1P2P-PH
Produkt-Typbezeichnung: AZM40(1)-(2)-ST-1P2P-(3) |
(1) | |
Z | Zuhaltungsüberwachung > |
B | Betätigerüberwachung |
(2) | |
ohne | Standard Codierung |
I1 | Individuelle Codierung |
I2 | Individuelle Codierung, wiederanlernbar |
(3) | |
ohne | Senkbohrungen für Senkkopfschrauben (Standard) |
PH | Planes Gehäuse für überstehende Schrauben |
- Kleine, flache Bauform
- 119,5 mm x 40 mm x 20 mm
- hohe Zuhaltekraft 2000 N
- Rastkraft 40 N
- Bedarfsgerechter Manipulationsschutz durch RFID-Technologie
- Individuell codierte Varianten mit Codierstufe hoch gemäß ISO 14119
- Nur eine Ausführung für Dreh- und Schiebetüren
- Betätiger kann Zuhaltung stufenlos innerhalb eines 180° Winkels anfahren.
- Symmetrischer Anbau, beidseitig anschraubbar
Bestelldaten
Produkt-Typbezeichnung |
AZM40Z-ST-1P2P-PH |
Artikelnummer (Bestellnummer) |
103037333 |
EAN (European Article Number) |
4030661543741 |
eCl@ss Nummer, Version 12.0 |
27-27-26-03 |
eCl@ss Nummer, Version 11.0 |
27-27-26-03 |
eCl@ss Nummer, Version 9.0 |
27-27-26-03 |
ETIM Nummer, Version 7.0 |
EC002593 |
ETIM Nummer, Version 6.0 |
EC002593 |
Zulassungen - Vorschriften
Zertifikate |
TÜV cULus FCC IC ANATEL |
Allgemeine Daten
Vorschriften |
EN ISO 13849-1 EN ISO 14119 EN IEC 60947-5-3 EN IEC 61508 |
Codierung |
Universelle Codierung |
Codierstufe gemäß EN ISO 14119 |
gering |
Wirkprinzip |
RFID |
Frequenzband RFID |
125 kHz |
Sendeleistung RFID, maximum |
-6 dB/m |
Werkstoff des Gehäuses |
Leichtmetall-Druckguss und Kunststoff (glasfaserverstärkter Thermoplast) |
Reaktionszeit, maximum |
100 ms |
Risikozeit, maximum |
200 ms |
Reaktionszeit der Sicherheitsausgänge bei Abschaltung durch die Sicherheitseingänge, maximum |
1,5 ms |
Bruttogewicht |
302 g |
Allgemeine Daten - Eigenschaften
Zuhaltungs-Überwachung |
Ja |
Rastung |
Ja |
Hilfsentriegelung |
Ja |
Kurzschlusserkennung |
Ja |
Querschlusserkennung |
Ja |
Reihenschaltung |
Ja |
Sicherheitsfunktionen |
Ja |
Integrierte Anzeige, Status |
Ja |
Anzahl der Sicherheitskontakte |
2 |
Sicherheitsbetrachtung
Vorschriften |
EN ISO 13849-1 EN IEC 61508 |
Sicherheitsbetrachtung - Verriegelungsfunktion
Performance Level, bis |
e |
Kategorie |
4 |
PFH-Wert |
1,10 x 10⁻⁹ /h |
PFD-Wert |
8,90 x 10⁻⁵ |
Safety Integrity Level (SIL), geeignet für Anwendungen in |
3 |
Gebrauchsdauer |
20 Jahre |
Sicherheitsbetrachtung - Zuhaltefunktion
Performance Level, bis |
d |
Kategorie |
2 |
PFH-Wert |
3,00 x 10⁻⁹ /h |
PFD-Wert |
2,40 x 10⁻⁴ |
Safety Integrity Level (SIL), geeignet für Anwendungen in |
2 |
Gebrauchsdauer |
20 Jahre |
Mechanische Daten
Verriegelungsprinzip |
bistabil |
Mechanische Lebensdauer, Sperrzyklen |
1.000.000 Schaltspiele |
Mechanische Lebensdauer, Betätigerzyklen |
500.000 Schaltspiele |
Hinweis (Mechanische Lebensdauer) |
ab Geräteversion V2 (V1 = 200.000 Betätigerzyklen) |
Zuhaltekraft FZh gemäß EN ISO 14119 |
2.000 N |
Zuhaltekraft Fmax, maximum |
2.600 N |
Rastkraft |
40 N |
Hinweis (Rastkraft) |
+/- 25% |
Betätigungsgeschwindigkeit, maximum |
0,5 m/s |
Befestigung |
Befestigungslöcher plan |
Ausführung der Befestigungsschrauben |
2x M5 |
Anzugsdrehmoment der Befestigungsschrauben, minimum |
4 Nm |
Anzugsdrehmoment der Befestigungsschrauben, maximum |
6 Nm |
Hinweis |
Maximales Anzugsdrehmoment der verwendeten Befestigungsschrauben beachten. |
Mechanische Daten - Schaltabstände gemäß EN IEC 60947-5-3
Gesicherter Schaltabstand "EIN" Sao |
1 mm |
Gesicherter Schaltabstand "AUS" Sar |
8 mm |
Mechanische Daten - Anschlusstechnik
Länge der Sensorkette, maximum |
30 m |
Hinweis (Länge der Sensorkette) |
Leitungslänge und Leitungsquerschnitt verändern den Spannungsfall in Abhängigkeit vom Ausgangsstrom |
Hinweis (Reihenschaltung) |
Anzahl der Geräte unbegrenzt, externen Leitungsschutz beachten, max. 31 Geräte bei serieller Diagnose SD |
Anschlussart |
Steckverbinder M12, 8-polig, A-codiert |
Mechanische Daten - Abmessungen
Länge des Sensors |
119,5 mm |
Breite des Sensors |
40 mm |
Höhe des Sensors |
20 mm |
Umgebungsbedingungen
Schutzart |
IP66 IP67 IP69 |
Umgebungstemperatur |
-20 ... +55 °C |
Lager- und Transporttemperatur |
-40 ... +85 °C |
Relative Feuchtigkeit, maximum |
93 % |
Hinweis (Relative Feuchtigkeit) |
nicht kondensierend nicht vereisend |
Schwingfestigkeit |
10 … 55 Hz, Amplitude 1 mm |
Schockfestigkeit |
30 g / 11 ms |
Schutzklasse |
III |
Zulässige Aufstellhöhe über NN, maximum |
2.000 m |
Umgebungsbedingungen - Isolationskennwerte
Bemessungsisolationsspannung Ui |
32 VDC |
Bemessungsstoßspannungsfestigkeit Uimp |
0,8 kV |
Überspannungskategorie |
III |
Verschmutzungsgrad |
3 |
Elektrische Daten
Betriebsspannung |
24 VDC -15 % / +10 % (stabilisiertes PELV-Netzteil) |
Leerlaufstrom I0, typisch |
100 mA |
Stromaufnahme Magnet im Umschaltmoment, Spitzenwert |
600 mA / 100 ms |
Bemessungsbetriebsspannung |
24 VDC |
Bemessungsbetriebsstrom |
1.200 mA |
Bedingter Bemessungskurzschlussstrom |
100 A |
Externe Leitungs- und Geräteabsicherung |
2A gG |
Bereitschaftsverzögerung, maximum |
4.000 ms |
Schaltfrequenz, maximum |
0,25 Hz |
Gebrauchskategorie DC-12 |
24 VDC / 0,05 A |
Elektrische Absicherung, maximum |
2 A |
Elektrische Daten - Magnetansteuerung
Bezeichnung, Magnetansteuerung |
IN |
Schaltschwellen |
-3 V … 5 V (Low) 15 V … 30 V (High) |
Einschaltdauer Magnet |
100 % |
Testpulsdauer, maximum |
5 ms |
Testpulsintervall, minimum |
40 ms |
Klassifizierung ZVEI CB24I, Senke |
C0 |
Klassifizierung ZVEI CB24I, Quelle |
C1 C2 C3 |
Stromaufnahme bei 24V, Minimum |
10 mA |
Stromaufnahme bei 24V, Maximum |
15 mA |
Elektrische Daten - Sichere digitale Eingänge
Bezeichnung, Sicherheitseingänge |
X1 und X2 |
Schaltschwellen |
−3 V … 5 V (Low) 15 V … 30 V (High) |
Stromaufnahme bei 24 V |
5 mA |
Testpulsdauer, maximum |
1 ms |
Testpulsintervall, minimum |
100 ms |
Klassifizierung ZVEI CB24I, Senke |
C1 |
Klassifizierung ZVEI CB24I, Quelle |
C1 C2 C3 |
Elektrische Daten - Sichere digitale Ausgänge
Bezeichnung, Sicherheitsausgänge |
Y1 und Y2 |
Bemessungsbetriebsstrom |
250 mA |
Ausführung der Schaltelemente |
kurzschlussfest, p-schaltend |
Spannungsfall Ud, maximum |
2 V |
Reststrom Ir, maximum |
0,5 mA |
Spannung, Gebrauchskategorie DC-12 |
24 VDC |
Strom, Gebrauchskategorie DC-12 |
0,25 A |
Spannung, Gebrauchskategorie DC-13 |
24 VDC |
Strom, Gebrauchskategorie DC-13 |
0,25 A |
Testpulsintervall, typisch |
1000 ms |
Testpulsdauer, maximum |
0,5 ms |
Klassifizierung ZVEI CB24I, Quelle |
C2 |
Klassifizierung ZVEI CB24I, Senke |
C1 C2 |
Elektrische Daten - Diagnoseausgänge
Bezeichnung, Diagnoseausgänge |
OUT |
Ausführung der Schaltelemente |
kurzschlussfest, p-schaltend |
Spannungsfall Ud, maximum |
2 V |
Spannung, Gebrauchskategorie DC-12 |
24 VDC |
Strom, Gebrauchskategorie DC-12 |
0,05 A |
Spannung, Gebrauchskategorie DC-13 |
24 VDC |
Strom, Gebrauchskategorie DC-13 |
0,05 A |
Zustandsanzeige
Hinweis (LED-Zustandsanzeige) |
Betriebszustand: gelbe LED Fehler Funktionsstörung: rote LED Versorgungsspannung UB: grüne LED |
Kontaktbelegung
PIN 1 |
A1 Versorgungsspannung Ub |
PIN 2 |
X1 Sicherheitseingang 1 |
PIN 3 |
A2 GND |
PIN 4 |
Y1 Sicherheitsausgang 1 |
PIN 5 |
OUT Diagnoseausgang |
PIN 6 |
X2 Sicherheitseingang 2 |
PIN 7 |
Y2 Sicherheitsausgang 2 |
PIN 8 |
IN Magnetansteuerung |
Zubehör
Empfehlung (Betätiger) |
AZM40-B1-PH |
Sprachfilter
Datenblatt
Betriebsanleitung und Konformitätserklärung
UL Zertifikat
TÜV Zertifikat
UKCA Zertifikat
ANATEL-Zertifikat
Broschüre
SISTEMA-VDMA Bibliothek/Library
Download der aktuellen Version von Adobe Reader

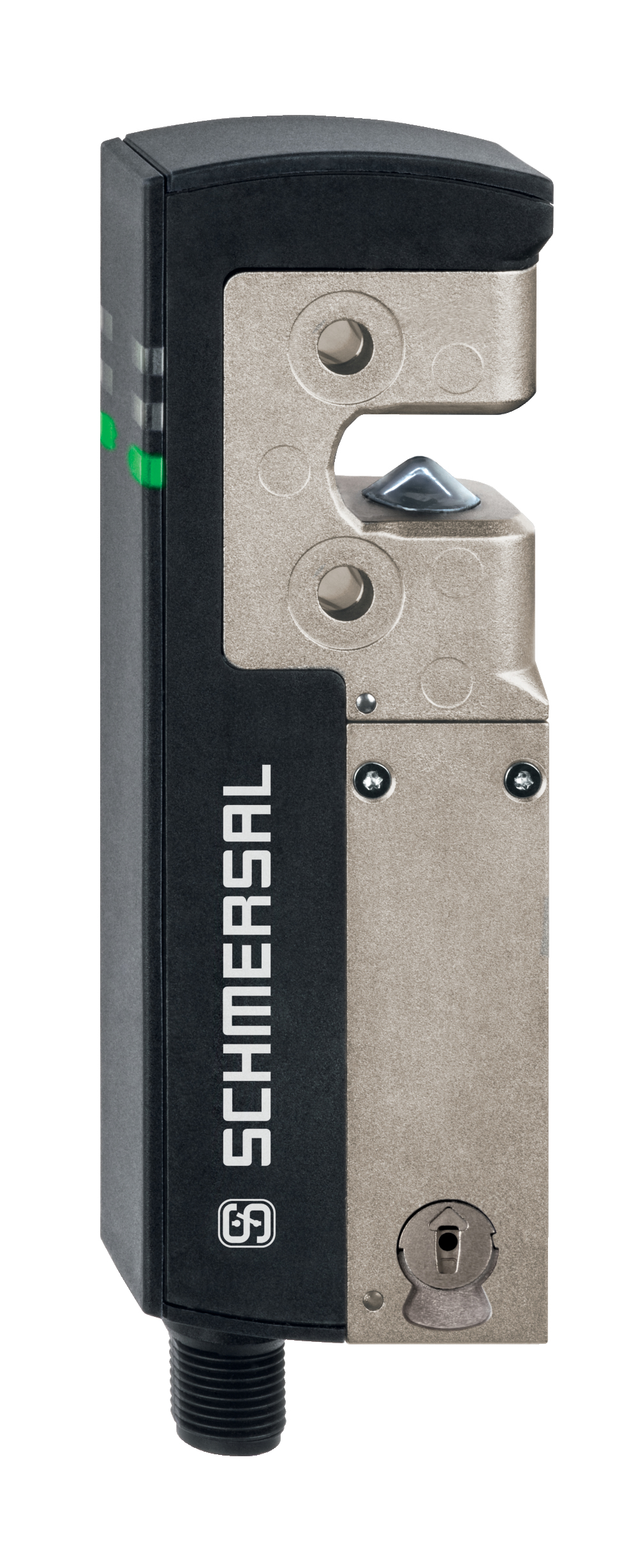

Produktbild (Katalogeinzelphoto )
Maßzeichnung Grundgerät
Maßzeichnung Grundgerät
Schaltungsbeispiel
Anwendungsbeispiel allgemein
Video ID: Mr-Safety-AZM40
EU-Konformitätserklärung |
Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
Erklärung: | Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen. |
Bezeichnung des Bauteils: | AZM40 |
Typ: | siehe Typenschlüssel |
Beschreibung des Bauteils: | Verriegelung mit elektromagnetischer Zuhaltung für Sicherheitsfunktionen |
Einschlägige Richtlinien: | Maschinenrichtlinie | 2006/42/EG |
RED-Richtlinie | 2014/53/EU | |
RoHS-Richtlinie | 2011/65/EU |
Angewandte Normen: | EN 60947-5-3:2013 EN ISO 14119:2013 EN 300 330 V2.1.1:2017 EN ISO 13849-1:2015 IEC 61508 Teile 1-7:2010 |
Benannte Stelle der Baumusterprüfung: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln Kenn-Nr.: 0035 |
EG-Baumusterprüfbescheinigung: | 01/205/5815.00/21 |
Bevollmächtigter für die Zusammenstellung der technischen Unterlagen: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
Ort und Datum der Ausstellung: | Wuppertal, 21. April 2021 |
Rechtsverbindliche Unterschrift Philip Schmersal Geschäftsführer |
