EX-SVE2/104/104-24VDC
EX-SVE2/104/104-24VDC
Downloads
| Product type description: EX-SVE(1)/(2)-24VDC |
| (1) | |
| 1 | 1 key-operated selector switches |
| 2 | 2 key-operated selector switches |
| 3 | 3 key-operated selector switches |
| (2) | |
| ... | Key number |
Bestelldaten
| Produkt-Typbezeichnung |
EX-SVE2/104/104-24VDC |
| Artikelnummer (Bestellnummer) |
103015371 |
| EAN (European Article Number) |
4030661503813 |
| eCl@ss Nummer, Version 12.0 |
27-37-12-43 |
| eCl@ss Nummer, Version 11.0 |
27-37-12-43 |
| eCl@ss Nummer, Version 9.0 |
27-37-12-43 |
| ETIM Nummer, Version 7.0 |
EC001029 |
| ETIM Nummer, Version 6.0 |
EC001029 |
Zulassungen - Vorschriften
| Zertifikate |
ATEX (Konformitätserklärung) |
Explosionsschutz
| Explosionsschutz: Vorschriften |
EN IEC 60079-0 EN 60079-31 |
| Explosionsschutz-Kategorie |
3D |
| Explosionsschutz-Kennzeichnung |
Ex tc IIIC T85°C Dc X |
| Herstellererklärung, Zonen |
22 |
Allgemeine Daten
| Vorschriften |
EN ISO 13849-1 EN ISO 14119 EN IEC 60947-5-1 |
| Wirkprinzip |
elektromechanisch |
| Werkstoff des Gehäuses |
Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend |
| Farbe des Gehäuses |
schwarz silber |
| Farbe des Schlüssels |
silber |
| Farbe der Schlüsselreide (Schlüsselkopf) |
silber |
| Bruttogewicht |
1.020 g |
Allgemeine Daten - Eigenschaften
| Ruhestromprinzip |
Ja |
| Hilfsentriegelung |
Ja |
Sicherheitsbetrachtung
| Gebrauchsdauer |
20 Jahre |
Sicherheitsbetrachtung - Sicherheitsausgänge
| B10D Öffner (NC) |
100.000 Schaltspiele |
Mechanische Daten
| Position des Schlüssel-Wahlschalters |
links rechts |
| Mechanische Lebensdauer, minimum |
100.000 Schaltspiele |
| Schlüsselnummer |
104 |
Mechanische Daten - Anschlusstechnik
| Anschlussart |
Schraubanschluss M20 x 1.5 |
| Anschlussquerschnitt, minimum |
0,25 mm² |
| Anschlussquerschnitt, maximum |
2,5 mm² |
| Hinweis |
Alle Angaben einschließlich Aderendhülsen. |
Mechanische Daten - Abmessungen
| Länge |
144 mm |
| Breite |
96 mm |
| Höhe |
169 mm |
Umgebungsbedingungen
| Schutzart |
IP65 |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
250 VAC |
| Bemessungsstoßspannungsfestigkeit Uimp |
2,5 kV |
Elektrische Daten
| Thermischer Dauerstrom |
4 A |
| Bemessungssteuerspeisespannung |
24 VDC |
| Spannung, Gebrauchskategorie AC-15 |
230 VAC |
| Strom, Gebrauchskategorie AC-15 |
4 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
4 A |
| Elektrische Leistungsaufnahme, maximum |
8,5 W |
| Schaltelement |
Schließer (NO), Öffner (NC) |
| Schaltprinzip |
Schleichschaltung |
| Werkstoff der Kontakte, elektrisch |
Silber |
Lieferumfang
| Lieferumfang |
Schlüssel und Dreikantwerkzeug im Lieferumfang (inklusive 1 Notfallschlüssel) |
Hinweis
| Hinweis (Allgemein) |
siehe Abbildung: Funktionsweise: Schlüssel 1-3 in Pos. 1. Magnet unbestromt: Schlüsselschalter verriegelt, Öffnerkontakte geschlossen, Schlüssel nicht abziehbar |
Sprachfilter
Datenblatt
Betriebsanleitung und Konformitätserklärung
Download der aktuellen Version von Adobe Reader

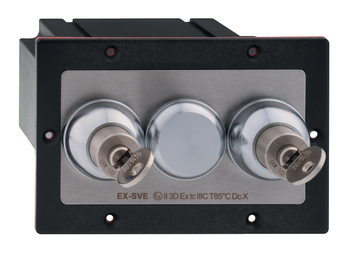

Produktbild (Katalogeinzelphoto )
Maßzeichnung Grundgerät
| EU-Konformitätserklärung |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Erklärung: | Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen. |
| Bezeichnung und Kennzeichnung des Bauteils: | EX-SHGV | D II 2GD Ex h 85°C X |
| EX-SHGV/ESS | D II 3G Ex ic IIC T5 Gc X D II 3D Ex tc IIIC T110°C Dc X | |
| EX-SVE | D II 3D Ex tc IIIC T85°C Dc X |
| Typ: | siehe Typenschlüssel |
| Beschreibung des Bauteils: | Verriegelung mit elektromagnetischer Zuhaltung für Sicherheitsfunktionen |
| Einschlägige Richtlinien: | Maschinenrichtlinie | 2006/42/EG |
| Explosionsschutzrichtlinie (ATEX) | 2014/34/EU | |
| RoHS-Richtlinie | 2011/65/EU |
| Angewandte Normen: | EN 60947-5-1:2017 ISO 14119:2014 ISO 13849-1:2015 EN IEC 60079-0:2018 EN 60079-11:2012 EN 60079-31:2014 EN ISO 80079-36:2016 EN ISO 80079-37:2016 |
| Benannte Stelle der Baumusterprüfung: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln Kenn-Nr.: 0035 |
| EG-Baumusterprüfbescheinigung: | 01/205/5754.00/20 |
| Bevollmächtigter für die Zusammenstellung der technischen Unterlagen: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Die Konformität zur Explosionsschutzrichtlinie 2014/34/EU (ATEX) wird durch den Hersteller ohne Einbezug einer Prüfstelle erklärt. |
| Ort und Datum der Ausstellung: | Wuppertal, 23. Januar 2023 |
 |
| Rechtsverbindliche Unterschrift Philip Schmersal Geschäftsführer |
| UK Declaration of Conformity | |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | EX-SHGV | D II 2GD Ex h 85°C X |
| EX-SHGV/ESS | D II 3G Ex ic IIC T5 Gc X D II 3D Ex tc IIIC T110°C Dc X | |
| EX-SVE | D II 3D Ex tc IIIC T85°C Dc X |
| Type: | See ordering code |
| Description of the component: | Interlocking device with electromagnetic interlock for safety functions |
| Relevant legislation: | Supply of Machinery (Safety) Regulations | 2008 |
| Equipment and Protective Systems intended for use in Potentially Explosive Atmospheres Regulations | 2016 | |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-1:2017 ISO 14119:2014 ISO 13849-1:2015 EN IEC 60079-0:2018 EN 60079-11:2012 EN 60079-31:2014 EN ISO 80079-36:2016 EN ISO 80079-37:2016 |
| Approved body for Type Examination: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln ID n°: 0035 |
| Type examination certificate: | 01/205/5754.00/20 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Conformity with the explosion protection directive 2014/34/EU (ATEX) is declared by the manufacturer without involving a conformity assessment center. |
| Place and date of issue: | Wuppertal, March 7, 2023 |
|
| Authorised signature Philip Schmersal Managing Director |
K.A. Schmersal GmbH & Co. KG, Möddinghofe 30, 42279 Wuppertal
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
