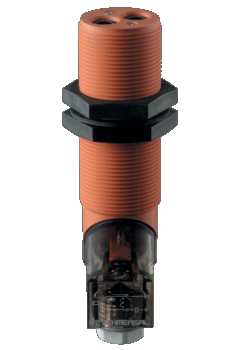

IFOD 10-300-10/01P

Artikelnummer: 103038718
IFOD 10-300-10/01P

Downloads

TraceParts CAD-Daten
ePLAN Daten
CADENAS CAD-Daten
SISTEMA Daten
Produkt-Typbezeichnung:
IFOD (1)-(2)-(3)(4)

(1)
8Schaltabstand 800 mm
10Schaltabstand 1000 mm

(2)
30Zylinder, Gewinde M30, Metall
300Zylinder, Gewinde M30, Kunststoff

(3)
01Öffner (NC)
10Schließer (NO)
10/01Schließer (NO) / Öffner (NC) mit Anschlussraum
11Schließer (NO) / Öffner (NC) antivalent

(4)
ohneAusführung des Schaltausgangs Zweidraht
Pp-schaltend
Nicht alle nach diesem Typenschlüssel möglichen Geräte sind lieferbar und/oder technisch umsetzbar.
  • Kunststoffgehäuse
  • DC 3-Leiter
  • Anschlussraum um 180° versetzbar
  • Bauform M30
  • Anschlussraum

Bestelldaten

Produkt-Typbezeichnung

IFOD 10-300-10/01P
Artikelnummer (Bestellnummer)

103038718
EAN (European Article Number)

4030661545981
eCl@ss Nummer, Version 12.0

27-27-09-03
eCl@ss Nummer, Version 11.0

27-27-09-03
eCl@ss Nummer, Version 9.0

27-27-09-03
ETIM Nummer, Version 7.0

EC001821
ETIM Nummer, Version 6.0

EC001821

Allgemeine Daten

Vorschriften

DIN VDE 0660-208

EN IEC 60947-5-2
Gehäusebauform

Zylinder, Gewinde
Werkstoff des Gehäuses

Kunststoff
Werkstoff der aktiven Flächen

Kunststoff
Werkstoff der Mutter

Kunststoff
Werkstoff der Druckscheibe

Perbunan®
Erfassungsbereich Sd, maximum

1.000 mm
Bruttogewicht

79 g

Allgemeine Daten - Eigenschaften

Integrierte Anzeige, Status

Ja
Anzahl der Leitungsadern

3

Mechanische Daten

Anzugsdrehmoment der Muttern, maximum

4 Nm

Mechanische Daten - Anschlusstechnik

Anschlussart

Schraubanschluss PG9
Anschlussquerschnitt, maximum

3 x 1,5 mm²
Aderquerschnitt

15 AWG

Mechanische Daten - Abmessungen

ISO-Gewinde des Sensors

M30
Schlüsselweite

36 SW
Länge des Sensors

118 mm
Breite des Sensors

46 mm
Höhe des Sensors

46 mm

Umgebungsbedingungen

Schutzart

IP65
Umgebungstemperatur

-5 ... +70 °C
Schutzklasse

II

Elektrische Daten

Art des Spannungsbereichs

DC
Leerlaufstrom I0, typisch

2,4 mA
Bemessungsbetriebsspannung

15 ... 60 VDC
Bemessungsbetriebsstrom

400 mA
Schaltelement

Schließer (NO) oder Öffner (NC)
Schutzbeschaltung integriert

Induktionsschutz
Schaltfrequenz, circa

100 Hz

Elektrische Daten - Digitale Ausgänge

Spannungsfall Ud, maximum

2 V
Strom bei Spannungsfall Ud

0,4 A
Ausführung der Schaltelemente

p-schaltend

Zustandsanzeige

Hinweis (Integrierte Anzeige, Status)

gelbe LED

K.A. Schmersal GmbH & Co. KG, Möddinghofe 30, 42279 Wuppertal

Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
