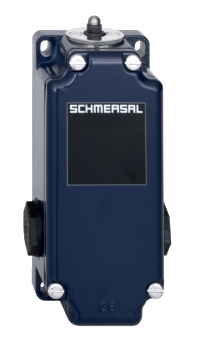

TS 017-13Y
TS 017-13Y
Downloads
- 3 Leitungseinführung M 20 x 1.5
- Metallgehäuse
- 4 Kontakte
- 67 mm x 130 mm x 43 mm (Grundgerät)
Bestelldaten
| Hinweis (Lieferfähigkeit) |
Nicht mehr lieferbar! |
| Produkt-Typbezeichnung |
TS 017-13Y |
| Artikelnummer (Bestellnummer) |
101054931 |
| EAN (European Article Number) |
4030661418032 |
| eCl@ss Nummer, Version 12.0 |
27-27-06-01 |
| eCl@ss Nummer, Version 11.0 |
27-27-06-01 |
| eCl@ss Nummer, Version 9.0 |
27-27-06-01 |
| ETIM Nummer, Version 7.0 |
EC000030 |
| ETIM Nummer, Version 6.0 |
EC000030 |
Zulassungen - Vorschriften
| Zertifikate |
CCC |
Allgemeine Daten
| Vorschriften |
EN IEC 60947-5-1 |
| Wirkprinzip |
mechanisch |
| Stößelform |
Kugel |
| Werkstoff des Gehäuses |
Leichtmetall-Druckguss, lackiert |
| Werkstoff der Gehäusebeschichtung |
lackiert |
| Bruttogewicht |
381 g |
Allgemeine Daten - Eigenschaften
| Anzahl der Öffner |
3 |
| Anzahl der Schließer |
1 |
Mechanische Daten
| Betätigungselement |
Druckbolzen |
| Mechanische Lebensdauer, minimum |
1.000.000 Schaltspiele |
| Anfahrwinkel |
20 ° |
| Betätigungskraft |
24 N |
| Kontaktöffnungsweite |
2 x 2,5 mm |
| Betätigungsgeschwindigkeit, minimum |
1 mm/min |
| Betätigungsgeschwindigkeit, maximum |
1 m/s |
| Hinweis (Betätigungsgeschwindigkeit) |
Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel |
Mechanische Daten - Anschlusstechnik
| Anschlussart |
Schraubanschluss M20 x 1.5 |
| Anschlussquerschnitt, minimum |
1,5 mm² |
| Anschlussquerschnitt, maximum |
2,5 mm² |
| Hinweis |
Alle Angaben einschließlich Aderendhülsen. |
| Aderquerschnitt |
13 AWG |
Mechanische Daten - Abmessungen
| Länge des Sensors |
43 mm |
| Breite des Sensors |
67 mm |
| Höhe des Sensors |
141 mm |
| Durchmesser des Stössels |
6 mm |
Umgebungsbedingungen
| Schutzart |
IP65 |
| Umgebungstemperatur |
-30 ... +90 °C |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
500 V |
Elektrische Daten
| Thermischer Dauerstrom |
10 A |
| Spannung, Gebrauchskategorie AC-15 |
400 VAC |
| Strom, Gebrauchskategorie AC-15 |
4 A |
| Schaltelement |
Schließer (NO), Öffner (NC) |
| Schaltprinzip |
Schleichschaltung |
| Werkstoff der Kontakte, elektrisch |
Silber |
Hinweis
| Hinweis (Allgemein) |
Seitliche Betätigung sollte vermieden werden, da hierdurch die Lebensdauer des Positionsschalters erheblich reduziert wird. |
Sprachfilter
Datenblatt
Betriebsanleitung (Beiblatt/Kurzanleitung)
CCC-Zertifikat
Download der aktuellen Version von Adobe Reader
Produktbild (Katalogeinzelphoto )
Maßzeichnung Grundgerät
Maßzeichnung Betätiger
Kontaktbild
Überwachung der Zuhaltung gem. ISO 14119
zwangsöffnender Öffnerkontakt
betätigt
unbetätigt
Schließerkontakt
Öffnerkontakt
