ZAF 235-11Z
Artikelnummer:
153004136
ZAF 235-11Z
Artikelnummer:
153004136
| Produkt-Typbezeichnung: (1)(2) 2(3)5-(4)Z(5)-(6)-(7)-(8)-(9) |
| (1) | |
| Z | Sprungschaltung |
| T | Schleichschaltung (nicht für AF/S) |
| (2) | |
| S | Druckbolzen S |
| R | Rollendruckbolzen R |
| 4S | Druckbolzen 4S |
| 4R | Rollendruckbolzen 4R |
| 1R | Rollenhebel 1R |
| K | Rollenhebel K |
| 3K | Winkelhebel 3K |
| 4K | Winkelhebel 4K |
| K4 | Winkelhebel K4 |
| 1H | Rollenschwenkhebel 1H |
| 7H | Rollenschwenkhebel 7H |
| 10H | Stabschwenkhebel 10H |
| 12H | Rollenschwenkhebel 12H |
| 14H | Rollenschwenkhebel 14H |
| AF | Federstabhebel AF |
| RMS | Messingrolle |
| (3) | |
| 3 | schmale Bauform |
| 55 | breite Bauform |
| (4) | |
| 02 | 2 Öffner (NC) |
| 11 | 1 Schließer (NO) / 1 Öffner (NC) |
| 20 | 2 Schließer (NO), (Schalter mit 2 Schließerkontakten sind nicht für Sicherheitsaufgaben geeignet) |
| (5) | |
| H | Schleichschaltung mit Staffelung |
| UE | Schleichschaltung mit Ãœberdeckung |
| Z | Zusätzliche Dichtung zwischen Vorsatz und Gehäuse |
| (6) | |
| M16 | Leitungseinführung M16 |
| ohne | Leitungseinführung M20 |
| ID | Schneidklemmen |
| NPT | Leitungseinführung NPT 1/2“ |
| ST | M12 Steckeranschluss in A-Codierung (Achtung! Die Ausführungen mit Steckeranschluss dürfen gem. EN 60204-1 nur in PELV-Stromkreisen verwendet werden.) |
| ST-2310 | M12 Steckeranschluss in B-Codierung (Achtung! Die Ausführungen mit Steckeranschluss dürfen gem. EN 60204-1 nur in PELV-Stromkreisen verwendet werden.) |
| (7) | |
| 2574 | Gehäuse mit L-förmigen Befestigungsbohrungen (in horizontaler oder vertikaler Richtung verschiebbar) |
| (8) | |
| 2138 | Rollenschwenkhebel 7H für Positionsschalter mit Sicherheitsfunktion |
| (9) | |
| 1637 | Kontaktvergoldung |
Nicht alle nach diesem Typenschlüssel möglichen Geräte sind lieferbar und/oder technisch umsetzbar.
- 1 Leitungseinführung M 20 x 1.5
- nur für Positionieraufgaben verwendbar
- in alle Richtungen auslenkbar
- Metallgehäuse
- große Auswahl an Betätigungselementen
- weitgehend öl- und benzinbeständig
- 30 mm x 63,5 mm x 30 mm
- Betätigungselemente um 4 x 90° umsetzbar
- Befestigungsmaße nach EN 50047
Bestelldaten
| Produkt-Typbezeichnung |
ZAF 235-11Z |
| Artikelnummer (Bestellnummer) |
153004136 |
| eCl@ss Nummer, Version 12.0 |
27-27-26-01 |
| eCl@ss Nummer, Version 11.0 |
27-27-26-01 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-01 |
| ETIM Nummer, Version 7.0 |
EC000030 |
| ETIM Nummer, Version 6.0 |
EC000030 |
Zulassungen - Vorschriften
| Zertifikate |
cULus CCC |
Allgemeine Daten
| Vorschriften |
EN IEC 60947-5-1 |
| Gehäusebauform |
Normbauform |
| Werkstoff des Gehäuses |
Metall, Zink-Druckguss |
| Werkstoff des Stabes |
Metall |
| Bruttogewicht |
183 g |
Allgemeine Daten - Eigenschaften
| Anzahl der Hilfskontakte |
1 |
| Anzahl der Sicherheitskontakte |
1 |
Sicherheitsbetrachtung
| Vorschriften |
EN ISO 13849-1 |
| Gebrauchsdauer |
20 Jahre |
Mechanische Daten
| Betätigungselement |
Federstabhebel |
| Mechanische Lebensdauer, minimum |
1.000.000 Schaltspiele |
| Betätigungsgeschwindigkeit, minimum |
10 mm/min |
| Betätigungsgeschwindigkeit, maximum |
1 m/s |
| Betätigungsdrehmoment, minimum |
0,1 Nm |
Mechanische Daten - Anschlusstechnik
| Anschlussart |
Schraubanschluss M20 x 1.5 |
| Anschlussquerschnitt, minimum |
0,75 mm² |
| Anschlussquerschnitt, maximum |
2,5 mm² |
| Hinweis |
Alle Angaben einschließlich Aderendhülsen. |
Mechanische Daten - Abmessungen
| Länge des Sensors |
30 mm |
| Breite des Sensors |
30 mm |
| Höhe des Sensors |
232 mm |
Umgebungsbedingungen
| Schutzart |
IP65 IP67 |
| Umgebungstemperatur |
-30 ... +80 °C |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
500 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
6 kV |
Elektrische Daten
| Thermischer Dauerstrom |
10 A |
| Bedingter Bemessungskurzschlussstrom |
1.000 A |
| Spannung, Gebrauchskategorie AC-15 |
230 VAC |
| Strom, Gebrauchskategorie AC-15 |
4 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
1 A |
| Schaltelement |
Schließer (NO), Öffner (NC) |
| Schaltprinzip |
Sprungschaltung |
| Prelldauer, maximum |
3 ms |
| Maximale Schalthäufigkeit |
1.800 /h |
| Umschaltzeit, maximum |
5,5 ms |
| Werkstoff der Kontakte, elektrisch |
Silber |
Sprachfilter
Datenblatt
Betriebsanleitung (Beiblatt/Kurzanleitung)
UL Zertifikat
SISTEMA-VDMA Bibliothek/Library
Download der aktuellen Version von Adobe Reader

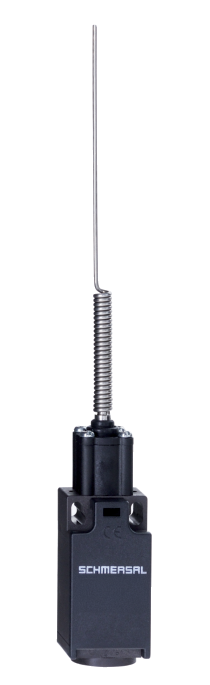

Produktbild (Katalogeinzelphoto )
Maßzeichnung Grundgerät
Maßzeichnung Grundgerät
Kontakt geschlossen
 Kontakt geöffnet
 Einstellbereich
 Rastpunkt
 Zwangsöffungsweg/- winkel| EU-Konformitätserklärung |   |
| Original | SCHMERSAL Industrial Switchgear (Shanghai) Co., Ltd. Cao Ying Road 3336 201712 Shanghai / Qingpu P.R. CHINA Internet: www.schmersal.com.cn |
| Erklärung: | Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen. |
| Bezeichnung des Bauteils: | Z/T 235, Z/T 236, Z/T 255, Z/T 256, Z/T 335, Z/T 336, Z/T 355, Z 332 |
| Typ: | siehe Typenschlüssel |
| Beschreibung des Bauteils: | Positionsschalter |
| Einschlägige Richtlinien: | Niederspannungsrichtlinie | 2014/35/EU |
| Â | RoHS-Richtlinie | 2011/65/EU |
| Angewandte Normen: | EN 60947-5-1:2017 |
| Bevollmächtigter für die Zusammenstellung der technischen Unterlagen: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Ort und Datum der Ausstellung: | Shanghai, 5. Mai 2021 |
| Â | Â  |
|  | Rechtsverbindliche Unterschrift Michele Seassaro Geschäftsführer |
| UK Declaration of Conformity | Â |
| Company: | SCHMERSAL Industrial Switchgear (Shanghai) Co., Ltd. Cao Ying Road 3336 201712 Shanghai / Qingpu P.R. CHINA www.schmersal.com.cn |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | Z/T 235, Z/T 236, Z/T 255, Z/T 256, Z/T 335, Z/T 336, Z/T 355, Z 332 |
| Type: | See ordering code |
| Description of the component: | Position switches |
| Relevant legislation: | Electrical Equipment (Safety) Regulations | 2016 |
| Â | The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-1:2017 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Shanghai, November 23, 2021 |
| Â | |
| Â | Authorised signature Michele Seassaro Managing Director |
K.A. Schmersal GmbH & Co. KG, Möddinghofe 30, 42279 Wuppertal
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
Generiert am: 28.04.2024, 20:16
