AZM150SK-02/11RI-024-B6L

Número de artículo: 153032213

AZM150SK-02/11RI-024-B6L

Número de artículo: 153032213

Descargas

Trace Parts Datos CAD

ePLAN Datos

CADENAS Datos CAD

SISTEMA Datos

Cantidad

Caja de termoplástico
8 posiciones de inserción gracias al cabezal giratorio
Versión codificada individualmente con nivel de codificación "alto" según ISO 14119
Fácil montaje, especial para perfiles de 40 mm

Detalles de Pedidos

Descripción del tipo de producto	AZM150SK-02/11RI-024-B6L
Número de artículo (Nº artículo)	153032213
eCl@ss number, version 12.0	27-27-26-03
eCl@ss number, version 11.0	27-27-26-03
Número eCl@ss, versión 9.0	27-27-26-03
ETIM number, version 7.0	EC002593
ETIM number, version 6.0	EC002593

Aprobaciones - Normas

Certificados

TÜV

cULus

CCC

Propiedades Globales

Normas	EN ISO 13849-1 EN ISO 14119 EN IEC 60947-5-1
Nivel de codificación según EN ISO 14119	alta
Principio activo	electro-mecánico
Material de la caja	Plástico, Poliamida PA 6 GF
Peso bruto	630 g

Datos generales - Características

Principio de desbloqueo por tensión	Sí
Rearme/rearranque manual	Sí
Nº de direcciones de actuación	2
Cantidad de contactos auxiliares	1
Cantidad de contactos de seguridad	3

Certificación de seguridad

Normas	EN ISO 13849-1
Nivel de prestaciones (PL) hasta	c
Categoría	1
B_10D contacto (NC)	2.000.000 Maniobras
Indicación	Electrical life on request.
B_10D Contacto normalmente abierto (NO)	1.000.000 Maniobras
Indicación	at 10% I_e and ohmic load
Vida útil	20 Año(s)

Certificación de seguridad - Salidas de seguridad

B_10D contacto normalmente abierto (NA)	1.000.000 Maniobras
Nota (B_10D contacto normalmente abierto (NO))	a 10% I_e y carga resistiva

Certificación de seguridad - Exclusión de errores

Notas importantes:	Se utiliza cuando una exclusión de errores de daño peligroso en un sistema de 1 canal esta autorizada y se asegura una protección adecuada contra manipulación.
Nivel de prestaciones (PL) hasta	d
Categoría	3
Indicación	for 2-channel use and with suitable logic unit.
Vida útil	20 Año(s)

Datos mecánicos

Vida mecánica, mínima	1.000.000 Maniobras
Nota (vida mecánica)	from device version V2 (see type plate)
Fuerza de bloqueo F_Zh según EN ISO 14119	1.500 N
Fuerza de bloqueo F_max, máxima	1.950 N
Fuerza de retención, aproximadamente	50 N
Recorrido de apertura forzada	10 mm
Positive break force per NC contact, minimum	10 N
Fuerza de apertura forzada, mínima	40 N
Velocidad de accionamiento, máxima	0,3 m/s
Montaje	Tornillos
Ejecución de los tornillos de fijación	4x M5
Par de apriete de los tornillos de sujeción para la tapa de la caja	0,5 Nm
Indicación	Torx T10

Datos mecánicos - Conexionado

Entrada de cables	3 x M20 x 1,5
Conexión conector	Conexionado por tornillos
Sección del cable, mínima	0,25 mm²
Sección del cable, máxima	2,5 mm²
Indicación	Todas las especificaciones con terminales grimpados incluidos.
Tipo de cable permitido	solid single-wire solid multi-wire flexible

Datos mecánicos - Dimensiones

Longitud del sensor	48 mm
Anchura del sensor	40 mm
Altura del sensor	204 mm

Condiciones ambientales

Protección	IP65 IP67
Temperatura ambiente	-25 ... +55 °C
Temperatura de almacén y de transporte	-40 ... +85 °C
Humedad relativa, máxima	93 %
Nota (humedad relativa)	sin condensación sin escarcha
Grado de protección.	II

Condiciones ambientales - Valores de aislamiento

Tensión de aislamiento nominal U_i	300 V
Resistencia al impulso de sobretensión U_imp	4 kV
Categoría de sobre-tensión	II
Grado de polución	2

Datos eléctricos

Corriente continua térmica	5 A
Tensión nominal de alimentación	24 VDC
Corriente de cortocircuito	1.000 A
Consumo de potencia eléctrica, máxima	8,5 W
Elemento de conmutación	Contacto normalmente cerrado (NC), contacto normalmente abierto (NA)
Principio de conmutación	Acción lenta, ruptura positiva contacto NC
Frecuencia máxima de conmutación	1.000 /h
Material de los contactos, eléctricos	Plata

Datos eléctricos - Control del solenoide IN

Magnet switch-on time	100 %
Test pulse duration, maximum	5 ms
Test pulse interval, minimum	50 ms

Datos eléctricos - Contactos de seguridad

Tensión, categoría de utilización AC-15	230 VAC
Corriente, categoría de utilización AC-15	4 A
Tensión, categoría de utilización DC-13	24 VDC
Corriente, categoría de utilización DC-13	4 A

Datos eléctricos - Contactos auxiliares

Tensión, categoría de utilización AC-15	230 VAC
Corriente, categoría de utilización AC-15	4 A
Tensión, categoría de utilización DC-13	24 VDC
Corriente, categoría de utilización DC-13	4 A

Otros datos

Nota (aplicaciones)	Resguardo de seguridad, corredera Resguardo de seguridad, desmontable Resguardo de seguridad, pivotante

Incluido en el suministro

Incluido en el suministro	Slot cover for dust-proof covering of the opening not in use The actuator is included in the scope of delivery

Nota

Nota (rearme manual)	Para mantenimiento, puesta en marcha, etc. Desde el lado de la tapa Utilizando una llave triangular M5

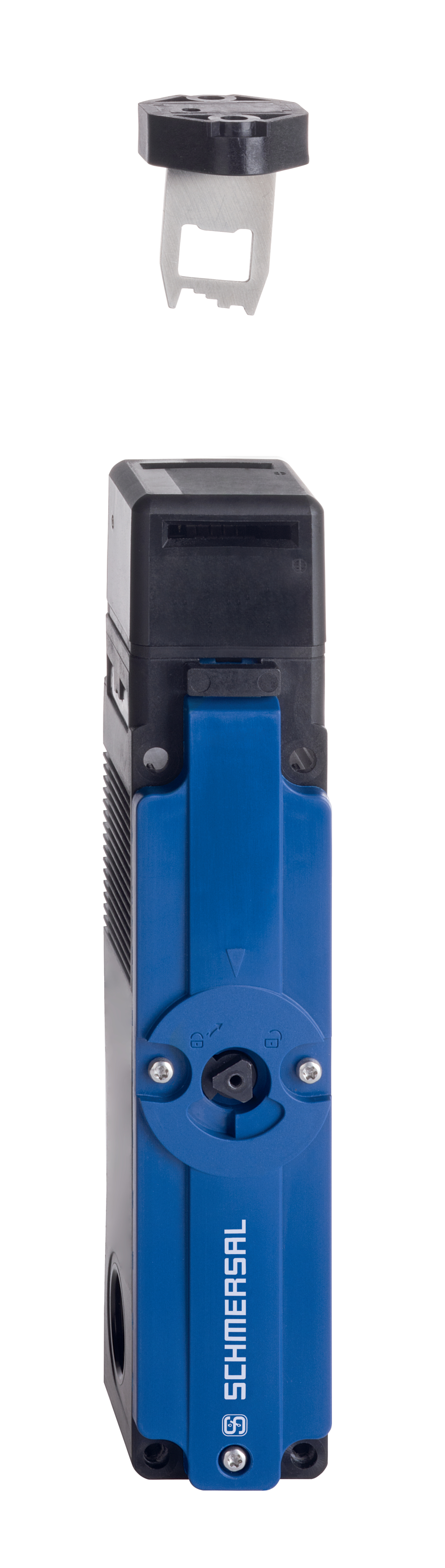

Foto de producto (foto individual de catálogo)

ID: azm150-1

| 75,5 kB | .png | 74.083 x 200.025 mm - 210 x 567 px - 72 dpi

| 948,1 kB | .jpg | 352.778 x 953.558 mm - 1000 x 2703 px - 72 dpi

| 102,5 kB | .jpg | 27.093 x 73.237 mm - 320 x 865 px - 300 dpi

| 22,8 kB | .jpg | 45.508 x 123.472 mm - 129 x 350 px - 72 dpi

Video ID: AZM150

Presentación General AZM150 (Vimeo)

Declaración de conformidad CE

Pdf

EU Declaration of Conformity

Original

SCHMERSAL
Industrial Switchgear (Shanghai) Co., Ltd.
Cao Ying Road 3336
201712 Shanghai / Qingpu
P.R. CHINA
Internet: www.schmersal.com.cn

Declaration:

We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.

Name of the component:

AZM150

Type:

See ordering code

Description of the component:

Interlocking device with electromagnetic interlock for safety functions

Relevant Directives:	Machinery Directive	2006/42/EC
	EMC-Directive	2014/30/EU
	RoHS-Directive	2011/65/EU

Applied standards:

EN 60947-5-1:2017 + AC:2020
EN ISO 14119:2013

Person authorised for the compilation of the technical documentation:

Oliver Wacker
Möddinghofe 30
42279 Wuppertal

Place and date of issue:

Shanghai, June 16, 2023

Authorised signature
Michele Seassaro
Managing Director

UK Conformity Declaration - China

Pdf

UK Declaration of Conformity

Company:

SCHMERSAL
Industrial Switchgear (Shanghai) Co., Ltd.
Cao Ying Road 3336
201712 Shanghai / Qingpu
P.R. CHINA
www.schmersal.com.cn

Declaration:

We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.

Name of the component:

AZM150

Type:

See ordering code

Description of the component:

Interlocking device with electromagnetic interlock for safety functions

Relevant legislation:	Supply of Machinery (Safety) Regulations	2008
	Electromagnetic Compatibility Regulations	2016
	The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations	2012

Designated standards:

EN 60947-5-1:2017 + AC:2020
EN ISO 14119:2013

UK-Importer /
Person authorised for the compilation of the technical documentation:

Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL

Place and date of issue:

Shanghai, June 16, 2023

Authorised signature
Michele Seassaro
Managing Director

Schmersal Ibérica, S.L., Rambla P. Catalanes, Nº 12, 08800 Vilanova i la Geltrú

Los datos e información anteriores se han verificado cuidadosamente. Las imágenes pueden diferir del original. Se pueden encontrar más datos técnicos en los manuales de instrucciones. Sujeto a cambios técnicos y errores.
