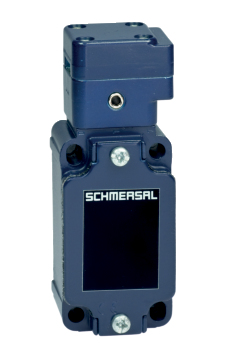

AZ 3350-03ZK-U270

Tuotenumero: 101177188
Arkisto
AZ 3350-03ZK-U270

Downloads

TraceParts CAD tiedosto
ePlan Tiedot
CADENAS CAD tiedosto
SISTEMA Tiedot
  • 1 Kaapeliläpivienti M 20 x 1.5
  • Ohjainpää 270° käännettynä
  • Metallikotelo
  • Ovikahva, 2-asentoinen
  • Pitkä käyttöikä
  • 40,5 mm x 114 mm x 38 mm
  • Erittäin luotettavat koskettimet alhaisella jännitteellä ja virralla

Tilaustiedot

Tuotekuvaus

AZ 3350-03ZK-U270
Tuotenumero (tilausnumero)

101177188
EAN (European Article Number)

4030661307978
eCl@ss number, version 12.0

27-27-26-02
eCl@ss number, version 11.0

27-27-26-02
eCl@ss number, version 9.0

27-27-26-02
ETIM number, version 7.0

EC002592
ETIM number, version 6.0

EC002592
Lisätietoja (Tilaustiedot)

Tilatessasi valitse ensin haluamasi turvakytkin ja sitten kahvajärjestelmä

Hyväksynnät - Standardit

Sertifikaatit

cULus

Yleiset ominaisuudet

Standardit

BG-GS-ET-15

EN ISO 13849-1

EN ISO 14119

EN IEC 60947-5-1
Coding level according to EN ISO 14119

alhainen
Toimintaperiaate

sähkömekaaninen
Kotelon materiaali

Alumiini
Kotelon pinnoitteen materiaali

polttomaalattu
Bruttopaino

230 g

Yleiset tiedot-Ominaisuudet

Käyttösuuntien lukumäärä

1
Turvakoskettimien lukumäärä

3
Kaapeliläpivientien lukumäärä

1

Turvaluokitus

Standardit, määräykset

EN ISO 13849-1
Mission time

20 Vuosi

Turvalähdöt - Turvaluokitus

B10D Avautuva kosketin (NC)

2.000.000 kytkentäalue

Mekaaniset tiedot

Mekaaninen elinikä, minimi

1.000.000 kytkentäalue
Oven sarana

Oikea
Poikittaisvoima

15.000 N
Pakkoavausliike

10,7 mm
Positive break force per NC contact, minimum

5 N
Tunnistusnopeus, maksimi

0,2 m/s
Kiinnitys

Ruuvit
Actuator rotation

270 °

Mekaaniset tiedot - Liitäntä

Kaapeliohjain

1 x M20
Pistokeliitin

Ruuviliittimet

Ruuviliitäntä M20 x 1.5
Kaapelikoko, minimi

0,75 mm²
Kaapelikoko, maksimi

2,5 mm²
Note

Kaapelitiedoissa johtimet ovat holkitettuja.
Allowed type of cable

solid single-wire

solid multi-wire

flexible

Mekaaniset tiedot - Mitat

Pituus

38 mm
Leveys

40,5 mm
Korkeus

114 mm

Ympäristöolosuhteet

Suojausluokka

IP67
Ambient temperature

-30 ... +90 °C
Storage and transport temperature

-40 ... +90 °C

Ympäristöolosuhteet - Eristysparametrit

Eristysjännite

250 VAC
Syöksyjännitekestoisuus

4 kV

Sähköiset tiedot

Terminen nimellisvirta

10 A
Vaadittava nimellinen oikosulkuvirta standardin EN 60947-5-1 mukaan

1.000 A
Kytkinosa

Avautuva (NC)
Kytkentäperiaate

Suoratoiminen
kytkentätaajuus

1.200 /h
Koskettimen materiaali, sähköinen

Hopea

Sähköiset tiedot - Turvakoskettimet

Voltage, Utilisation category AC-15

230 VAC
Current, Utilisation category AC-15

4 A
Voltage, Utilisation category DC-13

24 VDC
Current, Utilisation category DC-13

4 A

Toimitus sisältää

Toimitus sisältää

Actuator must be ordered separately.
