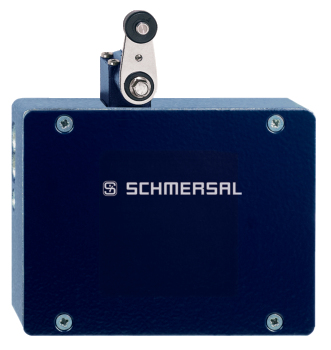

AZM 415-11/11ZPKA14H 24VA/C/DC

Tuotenumero: 101186207
AZM 415-11/11ZPKA14H 24VA/C/DC

Downloads

TraceParts CAD tiedosto
ePlan Tiedot
CADENAS CAD tiedosto
SISTEMA Tiedot
  • Säädettävä kuulapidin 400 N asti
  • Kuormitettujen ovien ongelmaton avaus kulmavipujärjestelmällä
  • Toimintaperiaatteltaan erilaiset kytkimet
  • Soveltuu luokkaan 4
  • Suojalaitteen tila saadaan selville.
  • Joustavat avaimet
  • 130 mm x 144 mm x 56 mm
  • Metallikotelo
  • Virheellisen lukituksen suojalla varustettu lukko
  • Vankka rakenne
  • Pitkä käyttöikä
  • 2 Kaapeliläpivientejä M 20 x 1.5
  • Ruuviliitäntä

Tilaustiedot

Tuotekuvaus

AZM 415-11/11ZPKA14H 24VA/C/DC
Tuotenumero (tilausnumero)

101186207
EAN (European Article Number)

4030661333564
eCl@ss number, version 12.0

27-27-26-03
eCl@ss number, version 11.0

27-27-26-03
eCl@ss number, version 9.0

27-27-26-03
ETIM number, version 7.0

EC002593
ETIM number, version 6.0

EC002593

Hyväksynnät - Standardit

Sertifikaatit

cULus

Yleiset ominaisuudet

Standardit

BG-GS-ET-19

EN IEC 60947-5-1
Toimintaperiaate

sähkömekaaninen
Kotelon materiaali

Alumiini
Kotelon pinnoitteen materiaali

polttomaalattu
Ohjainpään materiaali

sinkitty metalli
Bruttopaino

1.050 g

Yleiset tiedot-Ominaisuudet

jännitteellä lukittava

Kyllä
Käyttösuuntien lukumäärä

1
Apukoskettimien lukumäärä

2
Turvakoskettimien lukumäärä

2
Turvaovien lukumäärä

1

Turvaluokitus

Standardit, määräykset

EN ISO 13849-1
Mission time

20 Vuosi

Turvalähdöt - Turvaluokitus

B10D Avautuva kosketin (NC)

2.000.000 kytkentäalue

Mekaaniset tiedot

Rullan materiaali

Muovi
Mekaaninen elinikä, minimi

1.000.000 kytkentäalue
Sulkuvoima standardin EN ISO 14119 mukaan

3.500 N
Lukitusvoima, minimi

150 N
Lukitusvoima, maksimi

400 N
Pakkoavausliike

5 mm
Pakkoavausvoima, minimi

15 N
Tunnistusnopeus, maksimi

0,2 m/s

Mekaaniset tiedot - Liitäntä

Pistokeliitin

Ruuviliitäntä M20 x 1.5
Kaapelikoko, minimi

2 x 0,75 mm²
Kaapelikoko, maksimi

2 x 2,5 mm²
Note

Kaapelitiedoissa johtimet ovat holkitettuja.

Mekaaniset tiedot - Mitat

Pituus

56 mm
Leveys

130 mm
Korkeus

144 mm
Rullan leveys

5 mm

Ympäristöolosuhteet

Suojausluokka

IP65

IP67
Ambient temperature

-25 ... +50 °C
Note (Relative humidity)

ei kondensoitumista

jäätymätön

Ympäristöolosuhteet - Eristysparametrit

Eristysjännite

250 VAC
Syöksyjännitekestoisuus

4 kV

Sähköiset tiedot

Terminen nimellisvirta

6 A
Rated control voltage

24 VAC/DC
Käyttöluokka AC-15

230 VAC
Käyttöluokka AC-15

4 A
Käyttöluokka DC-13

24 VDC
Käyttöluokka DC-13

1 A
Sähköinen virrankulutus, maksimi

10 W
Kytkinosa

Sulkeutuva kosketin (NO), avautuva kosketin (NC)
Kytkentäperiaate

Suoratoiminen
Koskettimen materiaali, sähköinen

Hopea

Tietoja

Huomautus (sovelluskäytöt)

liukusuojus

Kielisuodatin
