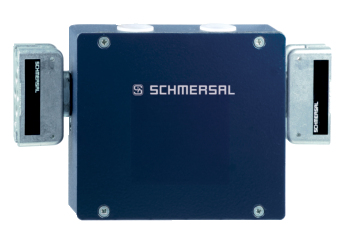

AZM 415-33ZPDKE 110VAC

Tuotenumero: 101164608
AZM 415-33ZPDKE 110VAC

Downloads

TraceParts CAD tiedosto
ePlan Tiedot
CADENAS CAD tiedosto
SISTEMA Tiedot
  • Kuulapidin kaikkiin oviin, yksilöllisesti säädettävissä jopa 400 N
  • 3 kytkintä yhdessä kotelossa
  • Joustavat avaimet
  • parioville
  • Käsinvapautus
  • 141 mm x 136 mm x 46,5 mm
  • Metallikotelo
  • Virheellisen lukituksen suojalla varustettu lukko
  • Vankka rakenne
  • Pitkä käyttöikä
  • 2 Kaapeliläpivientejä M 20 x 1.5
  • Ruuviliitäntä

Tilaustiedot

Tuotekuvaus

AZM 415-33ZPDKE 110VAC
Tuotenumero (tilausnumero)

101164608
EAN (European Article Number)

4030661206493
eCl@ss number, version 12.0

27-27-26-03
eCl@ss number, version 11.0

27-27-26-03
eCl@ss number, version 9.0

27-27-26-03
ETIM number, version 7.0

EC002593
ETIM number, version 6.0

EC002593

Hyväksynnät - Standardit

Sertifikaatit

cULus

CCC

Yleiset ominaisuudet

Standardit

BG-GS-ET-19

EN IEC 60947-5-1
Toimintaperiaate

sähkömekaaninen
Kotelon materiaali

Alumiini
Kotelon pinnoitteen materiaali

polttomaalattu
Bruttopaino

1.260 g

Yleiset tiedot-Ominaisuudet

potentiaalivapaat koskettimet

Kyllä
Käsinvapautus

Kyllä
Käyttösuuntien lukumäärä

1
Apukoskettimien lukumäärä

3
Turvakoskettimien lukumäärä

3
Turvaovien lukumäärä

2

Turvaluokitus

Standardit, määräykset

EN ISO 13849-1
Mission time

20 Vuosi

Turvalähdöt - Turvaluokitus

B10D Avautuva kosketin (NC)

2.000.000 kytkentäalue

Mekaaniset tiedot

Mekaaninen elinikä, minimi

1.000.000 kytkentäalue
Sulkuvoima standardin EN ISO 14119 mukaan

2.500 N
Note (Clamping force)

jokaiselle suojukselle
Lukitusvoima, minimi

150 N
Lukitusvoima, maksimi

400 N
Pakkoavausliike

4,5 mm
Pakkoavausvoima, minimi

15 N
Tunnistusnopeus, maksimi

0,2 m/s

Mekaaniset tiedot - Liitäntä

Pistokeliitin

Ruuviliitäntä M20 x 1.5
Kaapelikoko, minimi

2 x 0,75 mm²
Kaapelikoko, maksimi

2 x 2,5 mm²
Note

Kaapelitiedoissa johtimet ovat holkitettuja.

Mekaaniset tiedot - Mitat

Pituus

46,5 mm
Leveys

141 mm
Korkeus

136 mm

Ympäristöolosuhteet

Suojausluokka

IP65

IP67
Ambient temperature

-25 ... +50 °C
Note (Relative humidity)

ei kondensoitumista

jäätymätön

Ympäristöolosuhteet - Eristysparametrit

Eristysjännite

250 VAC
Syöksyjännitekestoisuus

4 kV

Sähköiset tiedot

Terminen nimellisvirta

6 A
Nimellisjännite

110 VAC
Käyttöluokka AC-15

230 VAC
Käyttöluokka AC-15

4 A
Käyttöluokka DC-13

24 VDC
Käyttöluokka DC-13

1 A
Sähköinen virrankulutus, maksimi

10 W
Kytkinosa

Sulkeutuva kosketin (NO), avautuva kosketin (NC)
Kytkentäperiaate

Suoratoiminen
Koskettimen materiaali, sähköinen

Hopea

Tietoja

Huomautus (sovelluskäytöt)

liukusuojus

avattava suojus

Huomautus

Note (Manual release)

Huolto- ja asennustöihin ja vastaaviin

Käytä käsinvapautukseen lisätarvikkeena toimitettavaa M5 kolmiokanta-avainta

Vain sähköllä avattaville malleille

Kielisuodatin

Jos asiakirjaa ei ole saatavana kansallisella kielellä, käytetään englanninkielistä versiota.

Tuotelehti

Englanti (12.03.2026)
Espanja (12.03.2026)
Hollanti (12.03.2026)
Italia (12.03.2026)
Japani (12.03.2026)
Kiina (12.03.2026)
Norja (12.03.2026)
Portugali (12.03.2026)
Portugali (12.03.2026)
Puola (12.03.2026)
Ranska (12.03.2026)
Ruotsi (12.03.2026)
Saksa (12.03.2026)
Suomi (12.03.2026)
Tanska (12.03.2026)
Turkki (12.03.2026)

Käyttöohjeet ja vaatimuksenmukaisuusvakuutus

AZM 415-22 / AZM 415-33 (506,3 kB, 23.10.2025, Revision R)
AZM 415-22 / AZM 415-33 (385,6 kB, 23.01.2020, R)
AZM 415-22 / AZM 415-33 (387,8 kB, 23.01.2020, R)
AZM 415-22 / AZM 415-33 (378,4 kB, 23.01.2020, R)
AZM 415-22 / AZM 415-33 (387,4 kB, 23.01.2020, R)
AZM 415-22 / AZM 415-33 (420,1 kB, 23.01.2020, R)
AZM 415-22 / AZM 415-33 (387,5 kB, 23.01.2020, R)
AZM 415-22 / AZM 415-33 (394,8 kB, 23.01.2020, R)
AZM 415-22 / AZM 415-33 (527,0 kB, 23.01.2020, Revision R)
AZM 415-22 / AZM 415-33 (634,1 kB, 10.05.2019, Revision P)
AZM 415-22 / AZM 415-33 (459,6 kB, 10.05.2019, Revision P)

Asennus- ja kytkentäohjeet

AZM 415 mit Hilfsentriegelung , Notentsperrung und Fluchtentriegelung (125,0 kB, 26.01.2022, Revision G)
AZM 415 with Manual release , Emergency release and Emergency unlocking device (125,0 kB, 26.01.2022, Revision G)
AZM 415 avec déverrouillage manuel , Déverrouillage de secours et Déverrouillage de secours (125,0 kB, 26.01.2022, Revision G)

UL-todistus

AZM 415 (385,9 kB, 01.08.2019)

CCC-sertifiointi

AZM 415 (2,3 MB, 24.10.2024)
AZM 415 (1,3 MB, 24.10.2024)

SISTEMA-VDMA. Kirjasto

SISTEMA-VDMA-KOMPONENTEN (1.021,8 kB, 02.02.2026)
SISTEMA-VDMA COMPONENTS (1.018,3 kB, 02.02.2026)

Lattaa Adobe Readerin viimeisin versio

Adobe Reader
UK Declaration of Conformity LOG_COM_lo1de01s
Company:K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.
Name of the component:AZM 415
Type:See ordering code
Description of the component:Interlocking device with electromagnetic interlock for safety functions
Relevant legislation:Supply of Machinery (Safety) Regulations2008
 The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations2012
Designated standards:EN 60947-5-1:2017
EN ISO 14119:2013
UK-Importer / Person authorised for the compilation of the technical documentation:Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL
Place and date of issue:Wuppertal, November 25, 2021
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director
EU Declaration of Conformity LOG_COM_lo1de01s
Original



K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.
Name of the component:AZM 415
Type:See ordering code
Description of the component:Interlocking device with electromagnetic interlock for safety functions
Relevant Directives:Machinery Directive2006/42/EC
 RoHS-Directive2011/65/EU
Applied standards:EN 60947-5-1:2017
EN ISO 14119:2013
Person authorised for the compilation of the technical documentation:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Place and date of issue:Wuppertal, August 3, 2020
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director
