EX-ZK4 235-02Z-3D
EX-ZK4 235-02Z-3D
| Tuotekuvaus: EX-(1)(2) 235-(3)Z-(4)-(5)-(6)-(7)-3D |
| (1) | |
| Z | Momenttikosketin |
| T | Suoratoiminen |
| (2) | |
| S | Tappityönnin S |
| R | Rullatyönnin R |
| 4S | Tappityönnin 4S |
| 4R | Rullatyönnin 4R |
| 1R | Rullavipu 1R |
| K | Rullavipu K |
| 3K | Nivelrullavipu ulospäin 3K |
| 4K | Nivelrullavipu ulospäin 4K |
| K4 | Nivelrullavipu ulospäin K4 |
| 1H | Rullavarsi 1H |
| 7H | Rullavarsi 7H |
| 10H | Puikkovipu 10H |
| 12H | Rullavarsi 12H |
| 14H | Rullavarsi 14H |
| (3) | |
| 02 | 2 avautuvaa kosketinta (NC) |
| 11 | 1 sulkeutuva kosketin (NO) / 1 avautuva kosketin (NC) |
| 20 | 2 sulkeutuvaa kosketinta (NO), (Kytkimet, joissa on 2 NO-kosketinta, eivät sovi turvakäyttöön) |
| (4) | |
| H | Suoratoimiset porrastetut koskettimet |
| UE | Suoratoimiset juontokoskettimet |
| (5) | |
| 1297 | Kotelo, jossa säädettävät kiinnitysreiät |
| (6) | |
| 2138 | Rullavarsi 7H turvarajakytkimiä varten |
| (7) | |
| 1637 | kultapinnoitetut koskettimet |
- Momenttikosketin, jossa tasainen kosketinpaine kytkentäpisteeseen asti
- Metallikotelo
- Monia eri ohjainpäävaihtoehtoja
- Kestää hyvin öljyä ja lakkabensiiniä
- 30 mm x 63,5 mm x 30 mm
- Ohjainpään asentoa voi muuttaa 4 x 90°
- Asennustiedot EN 50047 mukaan
- 1 Kaapeliläpivienti M 20 x 1.5
Tilaustiedot
| Tuotekuvaus |
EX-ZK4 235-02Z-3D |
| Tuotenumero (tilausnumero) |
101214953 |
| EAN (European Article Number) |
4030661400655 |
| eCl@ss number, version 12.0 |
27-27-26-01 |
| eCl@ss number, version 11.0 |
27-27-06-01 |
| eCl@ss number, version 9.0 |
27-27-06-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Hyväksynnät - Standardit
| Sertifikaatit |
ATEX (Konformitätserklärung) |
Räjähdyssuojaus
| Räjähdyssuojaus: määräykset |
EN IEC 60079-0 EN IEC 60079-15 EN 60079-31 |
| Räjähdyssuojausalueet |
2 22 |
| Räjähdyssuojausluokka |
3G 3D |
| Räjähdyssuojausmerkinnät |
D II 3G Ex nC IIC T5 Gc X D II 3D Ex tc IIIC T90°C Dc X |
| Manufacturer declaration |
ATEX Zone 2 and 22 |
Yleiset ominaisuudet
| Standardit |
BG-GS-ET-15 EN IEC 60947-5-1 |
| Kotelon rakenne |
Vakiorakenne |
| Kotelon materiaali |
Metalli, sinkkivalu |
| Kotelon pinnoitteen materiaali |
polttomaalattu |
| Bruttopaino |
105 g |
Yleiset tiedot-Ominaisuudet
| Turvatoiminnot |
Kyllä |
| Apukoskettimien lukumäärä |
0 |
| Turvakoskettimien lukumäärä |
2 |
Turvaluokitus
| Standardit, määräykset |
EN ISO 13849-1 |
| Mission time |
20 Vuosi |
Turvalähdöt - Turvaluokitus
| B10D Avautuva kosketin (NC) |
20.000.000 kytkentäalue |
Mekaaniset tiedot
| Tunnistuselementti |
Nivelrullavipu ulospäin |
| Mekaaninen elinikä, minimi |
20.000.000 kytkentäalue |
| Toimintavoima, minimi |
6 N |
| Pakkoavausvoima, minimi |
16 N |
| Tunnistusnopeus, minimi |
56 mm/min |
| Tunnistusnopeus, maksimi |
1 m/s |
| Note (Actuating speed) |
Liikenopeus, kun ohjauskulma on 30° kytkimen akseliin |
Mekaaniset tiedot - Liitäntä
| Pistokeliitin |
Ruuviliitäntä M20 x 1.5 |
| Tiivisteholkkien kaapelipoikkipinta, minimi |
7 mm |
| Tiivisteholkkien kaapelipoikkipinta, maksimi |
12 mm |
| Kaapelikoko, minimi |
0,75 mm² |
| Kaapelikoko, maksimi |
2,5 mm² |
| Note |
Kaapelitiedoissa johtimet ovat holkitettuja. |
| johdon poikkipinta-ala |
13 AWG |
Mekaaniset tiedot - Mitat
| Pituus |
30 mm |
| Leveys |
32 mm |
| Korkeus |
107 mm |
Ympäristöolosuhteet
| Suojausluokka |
IP67 |
| Ambient temperature |
-20 ... +60 °C |
Ympäristöolosuhteet - Eristysparametrit
| Eristysjännite |
500 V |
| Syöksyjännitekestoisuus |
6 kV |
Sähköiset tiedot
| Terminen nimellisvirta |
10 A |
| Käyttöluokka AC-15 |
230 VAC |
| Käyttöluokka AC-15 |
4 A |
| Käyttöluokka DC-13 |
24 VDC |
| Käyttöluokka DC-13 |
1 A |
| Kytkinosa |
2 avautuvaa kosketinta (NC) |
| Kytkentäperiaate |
Momenttikosketin |
| Värähtelyaika, maksimi |
3 ms |
| kytkentätaajuus |
5.000 /h |
| Kytkentäaika, maksimi |
5,5 ms |
| Koskettimen materiaali, sähköinen |
Hopea |
Toimitus sisältää
| Toimitus sisältää |
Ex-hyväksytty kaapelin tiivisteholkki |
Kielisuodatin
Tuotelehti
Käyttöohjeet ja vaatimuksenmukaisuusvakuutus
SISTEMA-VDMA. Kirjasto
Lattaa Adobe Readerin viimeisin versio

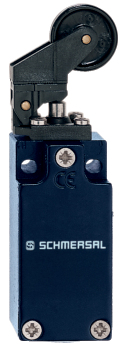

Tuotekuva( luettelokuva)
ID: k235kf04
| 990,9 kB | .jpg | 352.778 x 990.6 mm - 1000 x 2808 px - 72 dpi
| 199,2 kB | .png | 74.083 x 207.786 mm - 210 x 589 px - 72 dpi
| 27,1 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 11,8 MB | .png | 166.55700000000002 x 467.69300000000004 mm - 2000 x 5616 px - 305 dpi
| 34,9 kB | .jpg | 44.097 x 123.47200000000001 mm - 125 x 350 px - 72 dpi
Perustuotteen mitat
Perustuotteen mitat
Mittakuva-vaikuttaja
Kosketinkaavio
Kosketin kiinni
Kosketin auki
Asetusalue
Avautumispiste
Pakkoavauskulma
Seuranta suojuksia luokka ISO 14119
pakkoavautuva kosketin
vaikutettu
ei-vaikutettu
sulkeutuva kosketin
avautuva kosketin
151214953 EX-ZK4 235-02Z-3D
- Metallikotelo
- Monia eri ohjainpäävaihtoehtoja
- Kestää hyvin öljyä ja lakkabensiiniä
- 30 mm x 63,5 mm x 30 mm
- Ohjainpään asentoa voi muuttaa 4 x 90°
- Asennustiedot EN 50047 mukaan
- 1 Kaapeliläpivienti M 20 x 1.5
| EU Declaration of Conformity |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | EX-Z/T 235 |
| Type: | See ordering code |
| Marking: | D II 3G Ex nC IIC T5 Gc X D II 3D Ex tc IIIC T90°C Dc X |
| Description of the component: | Positive break position switch |
| Relevant Directives: | Explosion Protection Directive (ATEX) | 2014/34/EU |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-1:2017 + AC:2020 EN IEC 60079-0:2018 EN IEC 60079-15:2019 EN 60079-31:2014 |
| Conformity with the explosion protection directive 2014/34/EU (ATEX) is declared by the manufacturer without involving a conformity assessment center. |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, September 7, 2023 |
 |
| Authorised signature Philip Schmersal Managing Director |
Schmersal Finland Oy, Äyritie 12 B, 01510 Vantaa
Tiedot ja arvot on tarkastettu huolellisesti. Kuvat voivat poiketa alkuperäisestä. Tarkemmat tekniset tiedot löytyvät manuaalista. Pidätämme oikeuden teknisiin muutoksiin ja virheisiin.
