RSS16-I2-D-ST8H
RSS16-I2-D-ST8H
| Tuotekuvaus: RSS16 (1)-(2)-(3)-(4) |
| (1) | |
| ilman | Vakiomallinen koodaus |
| I1 | Yksilöllinen koodaus |
| I2 | yksilöllinen koodaus useisiin sovelluksiin |
| (2) | |
| D | Diagnoosilähdöllä |
| SD | sarjadiagnoositoiminnolla |
| (3) | |
| ilman | ilman pitoa |
| R | lukinnalla, pitovoima 40 … 60 N |
| (4) | |
| ST8H | kytkentärasialla M12, keskitetty |
| CC | vetojousiliittimellä |
| SK | ruuviliitännällä |
- Uudelleenohjelmoitava, yksilöllinen koodaus RFID-tekniikalla
- Koodaustaso KORKEA standardin ISO 14119 mukaan
- 1 x kytkentärasia M12, 8-napainen
- sarjakytkentä
- ilman pitoa
- Muovikotelo
- Tarpeenmukainen käsittelysuoja tekniikan avulla
- 3 eri toimintasuuntaa
- Puristus- tai pistokeliitin
- Sopii myös sarjakytkentään
Tilaustiedot
| Tuotekuvaus |
RSS16-I2-D-ST8H |
| Tuotenumero (tilausnumero) |
103004339 |
| EAN (European Article Number) |
4030661456928 |
| eCl@ss number, version 12.0 |
27-27-46-01 |
| eCl@ss number, version 11.0 |
27-27-24-03 |
| eCl@ss number, version 9.0 |
27-27-24-03 |
| ETIM number, version 7.0 |
EC001829 |
| ETIM number, version 6.0 |
EC001829 |
Hyväksynnät - Standardit
| Sertifikaatit |
TÜV cULus FCC IC ANATEL |
Yleiset ominaisuudet
| Standardit |
EN IEC 60947-5-3 |
| Yleiset tiedot |
Yksilöllinen koodaus, , useita opetettavia |
| Coding level according to EN ISO 14119 |
Korkea |
| Toimintaperiaate |
RFID |
| Kotelon rakenne |
lohko |
| Asennusolosuhteet (mekaaniset) |
ei uppoasenteinen |
| Tunnistimen topologia |
Rivirajakytkimet |
| Kotelon materiaali |
Muovi, lasikuituvahvistettu kestomuovi, itsestään sammuva |
| Aktiivinen alue |
Muovi, lasikuituvahvistettu kestomuoviMuovi, lasikuituvahvistettu kestomuovi |
| Reaktioaika, maksimi |
100 ms |
| Riskin kesto, maksimi |
200 ms |
| Bruttopaino |
275 g |
Yleiset tiedot-Ominaisuudet
| Diagnoosilähtö |
Kyllä |
| Oikosulun tunnistus |
Kyllä |
| Oikosulun tunnistus |
Kyllä |
| sarjakytkentä |
Kyllä |
| Turvatoiminnot |
Kyllä |
| Sarjaan kytkettävä |
Kyllä |
| Integroitu näyttö, tila |
Kyllä |
| Ledien lukumäärä |
2 |
| Apupuolijohdelähtöjen lukumäärä |
1 |
| Digitaaliturvalähtöjen lukumäärä |
2 |
Turvaluokitus
| Standardit, määräykset |
EN ISO 13849-1 EN IEC 61508 |
| Performance Level, up to |
e |
| Luokka EN ISO 13849 mukaan |
4 |
| PFH arvo |
6,30 x 10⁻¹¹ /h |
| PFD arvo |
1,50 x 10⁻⁵ |
| Safety Integrity Level (SIL) |
3 |
| Mission time |
20 Vuosi |
Mekaaniset tiedot
| Aktivointisuunta |
Tunnistus edestäpäin taka pää |
| Aktiivinen alue |
sivulta Tunnistus edestäpäin kannen puoli |
| Kiinnitys |
2 x M5, Lieriökantaruuvi |
| Tightening torque of the fixing screws |
2 Nm |
Mechanical data - Switching distances
| Switch distance, typical |
15 mm |
| Taattu kytkentäetäisyys "ON" |
12 mm |
| Taattu kytkentäetäisyys "OFF" |
30 mm |
| Note (switching distance) |
All switching distances in accordance EN IEC 60947-5-3 |
| Hystereesi (kytkentäetäisyys), maksimi |
2 mm |
| Toistotarkkuus R |
0,5 mm |
Mekaaniset tiedot - Liitäntä
| Note (length of the sensor chain) |
Cable length and cross-section change the voltage drop dependiing on the output current |
| Note (series-wiring) |
Unlimited number of devices, oberserve external line fusing, max. 31 devices in case of serial diagnostic SD |
| Kaapeliohjain |
M12 (A-koodaus) |
| Pistokeliitin |
Liitin M12, 8-napainen |
| Kaapelikoko, minimi |
0,25 mm² |
| Kaapelikoko, maksimi |
1,5 mm² |
Mekaaniset tiedot - Mitat
| Pituus |
91 mm |
| Leveys |
52 mm |
| Korkeus |
30 mm |
Ympäristöolosuhteet
| Suojausluokka |
IP65 IP66 IP67 |
| Ambient temperature |
-28 ... +70 °C |
| Storage and transport temperature |
-28 ... +85 °C |
| Suhteellinen kosteus, maksimi |
93 % |
| Note (Relative humidity) |
ei kondensoitumista jäätymätön |
| Iskunkestävyys |
30 g / 11 ms |
| Permissible installation altitude above sea level, maximum |
2.000 m |
Ympäristöolosuhteet - Eristysparametrit
| Eristysjännite |
32 VDC |
| Syöksyjännitekestoisuus |
0,8 kV |
| Overvoltage category |
III |
| Saastumisaste standardin VDE 0100 mukaan |
3 |
Sähköiset tiedot
| Operating voltage |
24 VDC -15 % / +10 % |
| Käyttövirta, minimi |
0,5 mA |
| No-load supply current I0, typical |
100 mA |
| Rated operating voltage |
24 VDC |
| Nimellisvirta |
2.100 mA |
| Vaadittava nimellinen oikosulkuvirta standardin EN 60947-5-1 mukaan |
100 A |
| Käynnistysviive, maksimi |
2.000 ms |
| Kytkentätaajuus, maksimi |
1 Hz |
| Utilisation category DC-12 |
24 VDC / 0,05 A |
Sähköiset tiedot - Digitaaliturvatulot
| Current consumption of the safety inputs |
5 mA |
Sähköiset tiedot - Digitaaliturvalähdöt
| Nimellisvirta (turvalähdöt) |
1.000 mA |
| Lähtövirta (turvalähtö), maksimi |
1 A |
| Turvalähtö |
p-type |
| Voltage drop Ud, maximum |
1 V |
| Leakage current Ir, maximum |
0,5 mA |
| Voltage, Utilisation category DC-12 |
24 VDC |
| Current, Utilisation category DC-12 |
1 A |
| Voltage, Utilisation category DC-13 |
24 VDC |
| Current, Utilisation category DC-13 |
1 A |
Sähköiset tiedot - diagnoosilähtö
| Nimellisvirtav (diagnoosilähtö) |
50 mA |
| Design of control elements |
p-type |
| Voltage drop Ud, maximum |
2 V |
| Voltage, Utilisation category DC-12 |
24 VDC |
| Current, Utilisation category DC-12 |
0,05 A |
| Voltage, Utilisation category DC-13 |
24 VDC |
| Current, Utilisation category DC-13 |
0,05 A |
Sähköiset tiedot - Sähkömagneettinen yhteensopivuus (EMV)
| Interfering radiation |
IEC 61000-6-4 |
Tilanäyttö
| Huomautus (Kytkentätilan LED-näyttö) |
Monivärinen LED: vihreä, punainen Keltainen LED: käyttötila Vihreä LED : syöttöjännite Punainen LED: Virhe |
Toimitus sisältää
| Toimitus sisältää |
Actuator must be ordered separately. |
Lisätarvikkeet
| Suositus (ohjainpää) |
RST16-1 |
| Recommended safety switchgear |
PROTECT PSC1 SRB-E-301ST SRB-E-201LC |
Kielisuodatin
Tuotelehti
Käyttöohjeet ja vaatimuksenmukaisuusvakuutus
UL-todistus
FCC-Zertifikat
IC-Zertifikat
ANATEL certification
TÜV-serfifiointi
Esite
SISTEMA-VDMA. Kirjasto
Lattaa Adobe Readerin viimeisin versio

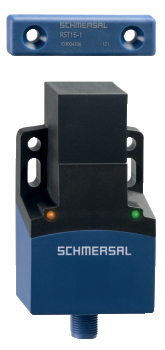

Tuotekuva( luettelokuva)
ID: krss1f02
| 952,3 kB | .jpg | 352.778 x 745.772 mm - 1000 x 2114 px - 72 dpi
| 123,3 kB | .png | 74.083 x 156.633 mm - 210 x 444 px - 72 dpi
| 29,7 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 9,2 MB | .png | 169.333 x 358.055 mm - 2000 x 4229 px - 300 dpi
| 34,1 kB | .jpg | 58.208000000000006 x 123.47200000000001 mm - 165 x 350 px - 72 dpi
Perustuotteen mitat
Kytkentäesimerkki
Kytkentäesimerkki
Video ID: rss16-00
Variety of options and approach directions
Video ID: rss16-01
Basic function (Vimeo)
Video ID: rss16-02
Variable mounting options (Vimeo)
Video ID: rss16-03
Single device connection (Vimeo)
Video ID: rss16-04
Series connection with serial diagnostics (Vimeo)
Video ID: rss16-05
Cross-fault with controlled shut-down process (Vimeo)
Video ID: rss16-06
Tolerance to misalignment (Vimeo)
Video ID: rss16-07
Warning when actuator is in limit range (Vimeo)
Video ID: rss16-08
Teaching process for individual coding: RSS16-I (Vimeo)
Video ID: rss16-10
Anlernvorgang eines Ersatzbetätigers: RSS16-I2 (Vimeo)
Video ID: rss16-11
Product information RSS16 (Vimeo)
103004336 RST16-1
- Tunnistus edestä asennuslaitteesta
- Litteä muotoilu
- Kiinnitys 2 x M5
101210561 A-K8P-M12-S-W-5M-BK-1-X-A-4-69-VA
- 5 m
- kääntyvä
- Kiinteällä kaapelilla
- 8-napainen
103007358 A-K8P-M12-S-G-5M-BK-2-X-A-4-69
- 5 m
- Kiinteällä kaapelilla
- 8-napainen
101210560 A-K8P-M12-S-G-5M-BK-1-X-A-4-69-VA
- 5 m
- Kiinteällä kaapelilla
- 8-napainen
103011415 A-K8P-M12-S-G-2,5M-BK-2-X-A-4-69
- 2,5 m
- Kiinteällä kaapelilla
- 8-napainen
103007359 A-K8P-M12-S-G-10M-BK-2-X-A-4-69
- 10 m
- Kiinteällä kaapelilla
- 8-napainen
103043110 A-K8P-M12-S-W-2,5M-BK-2-X-A-4
- kääntyvä
- 2,5 m
- Kiinteällä kaapelilla
- 8-napainen
103043119 A-K8P-M12-S-W-5M-BK-2-X-A-4
- kääntyvä
- 5 m
- Kiinteällä kaapelilla
- 8-napainen
103043120 A-K8P-M12-S-W-10M-BK-2-X-A-4
- kääntyvä
- 10 m
- Kiinteällä kaapelilla
- 8-napainen
103043121 A-K8P-M12-S-W-15M-BK-2-X-A-4
- kääntyvä
- 15 m
- Kiinteällä kaapelilla
- 8-napainen
103009970 SRB-E-201LC
- STOP 0 Toiminto
- 1 oder 2-kanavainen valvonta
- Käynnistyspainike / automaattinen resetointi
- 2 Turvalähdöt 2 A
- 1 Hälytyslähtö
103009973 SRB-E-204ST
- STOP 0 Toiminto
- Neljän anturin valvonta
- Käynnistyspainike / automaattinen resetointi
- 2 Turvalähdöt
- 4 Hälytyslähdöt
103007672 SRB-E-301ST
- STOP 0 Toiminto
- 1 oder 2-kanavainen valvonta
- Käynnistyspainike / automaattinen resetointi
- 1 Apukosketin
- 3 turvakoskettimet
| EU Declaration of Conformity |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | RSS16 |
| Type: | See ordering code |
| Description of the component: | Non-contact safety sensor |
| Relevant Directives: | Machinery Directive | 2006/42/EC |
| RED-Directive | 2014/53/EU | |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-3:2013 EN 300 330 V2.1.1:2017 EN ISO 14119:2013 EN ISO 13849-1:2015 IEC 61508 parts 1-7:2010 |
| Notified body for Type Examination: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln ID n°: 0035 |
| EC-Type Examination Certificate: | 01/205/5412.02/20 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, October 26, 2020 |
 |
| Authorised signature Philip Schmersal Managing Director |
| UK Declaration of Conformity | |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | RSS16 |
| Type: | See ordering code |
| Description of the component: | Non-contact safety sensor |
| Relevant legislation: | Supply of Machinery (Safety) Regulations | 2008 |
| Radio Equipment Regulations | 2017 | |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-3:2013 EN 300 330 V2.1.1:2017 EN ISO 14119:2013 EN ISO 13849-1:2015 IEC 61508 parts 1-7:2010 |
| Approved body for Type Examination: | TÜV Rheinland UK Ltd. 1011 Stratford Road Solihull, B90 4BN ID: 2571 |
| Type examination certificate: | 01/205U/5412.00/22 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, November 17, 2022 |
|
| Authorised signature Philip Schmersal Managing Director |
