EX-Z4V7H 335-11Z-2138-3G/D
EX-Z4V7H 335-11Z-2138-3G/D
- Commutazione rapida con forza di contatto costante fino al punto di commutazione
- Protezione EX per le zone ATEX 2 e 22
- Custodia di metallo
- Ampiamente resistente a oli e benzina
- 40,5 mm x 76 mm x 38 mm
- Elementi di azionamento regolabili di 4 x 90°
- Misure di fissaggio sec. EN 50041
- 1 entrata cavo M 20 x 1.5
Dati per l'ordine
| Codice |
EX-Z4V7H 335-11Z-2138-3G/D |
| Codice articolo (codice d'ordine) |
101211766 |
| EAN (European Article Number) |
4030661390628 |
Omologazioni - Prescrizioni
|
cULus |
Protezione antiesplosione
| Protezione antideflagrante: prescrizioni |
EN IEC 60079-0 EN IEC 60079-15 EN 60079-31 |
| Zone protezione antideflagrante |
2 22 |
| Categoria della protezione antideflagrante |
3G 3D |
| Contrassegno della protezione antideflagrante |
D II 3G Ex nC IIC T5 Gc X D II 3D Ex tc IIIC T90°C Dc X |
| Dichiarazione del produttore |
Zona ATEX 2 e 22 |
Dati generali
| forma costruttiva dell'alloggiamento |
forma di costruzione normale |
| Materiale della custodia |
Alluminio |
| Materiale del rivestimento della custodia |
verniciato |
| Materiale leva |
metallo |
| Peso lordo |
340 g |
Dati generali - Caratteristiche
| Funzioni di sicurezza |
Sì |
| quantità di contatti ausiliari |
1 |
| quantità di contatti di sicurezza |
1 |
Osservazioni per la sicurezza
| Norma, Prescrizioni |
EN ISO 13849-1 |
| Durata di utilizzo |
20 Anno(i) |
Osservazioni per la sicurezza - Uscite di sicurezza
| B10D contatti d'apertura (NC) |
20.000.000 manovre |
Dati meccanici
| Elemento di azionamento |
Leva oscillante con rotella |
| Materiale rotella |
materiale sintetico |
| Durata meccanica, minimo |
30.000.000 manovre |
| Energia d'urto, massima |
4 J |
| Velocità di azionamento, massima |
2,5 m/s |
| Osservazioni (Velocità di azionamento) |
Velocità di azionamento con un angolo di avvicinamento di 30° |
| Nota (Durata rimbalzo) |
Durata rimbalzo a seconda della velocità di azionamento |
| Momento torcente di azionamento, minimo |
0,3 Nm |
Dati meccanici - Tecnologia di collegamento
| Connettore di collegamento |
Collegamento a vite M20 x 1.5 |
| Serraggio del pressacavo, minimo |
7 mm |
| Serraggio del pressacavo, massimo |
12 mm |
| Sezione di collegamento, minima |
0,75 mm² |
| Sezione di collegamento, massimo |
2,5 mm² |
| Osservazioni (Sezione di collegamento) |
Tutte le indicazioni sulla sezione del cavo includono le bussole del conduttore. |
| Sezione conduttore |
13 AWG |
Dati meccanici - Dimensioni
| lunghezza del sensore |
57,3 mm |
| larghezza del sensore |
40,5 mm |
| altezza del sensore |
173,5 mm |
Condizioni ambientali
| Grado di protezione |
IP67 |
| Ambient temperature |
-20 ... +60 °C |
Condizioni ambientali - Valori di isolamento
| Tensione d'isolamento nominale |
500 V |
| Resistenza alla tensione impulsiva nominale |
6 kV |
Dati elettrici
| Corrente termica continua |
10 A |
| Categoria d'utilizzo AC-15 |
230 VAC |
| Categoria d'utilizzo AC-15 |
4 A |
| Categoria d'utilizzo DC-13 |
24 VDC |
| Categoria d'utilizzo DC-13 |
4 A |
| Elemento di commutazione |
contatto di chiusura (NO) / contatti d'apertura (NC) / |
| principio di comando |
Commutazione rapida |
| Frequenza di commutazione |
5.000 /h |
| Tempo di commutazione, massimo |
2 ms |
| Materiale dei contatti, elettrici |
Argento |
Filtro lingua
Scheda Tecnica
Manuale d'istruzioni e dichiarazione UE di conformità
Certificazione UL
Brochure
Libreria SISTEMA-VDMA
Download dell'ultima versione di Adobe Reader

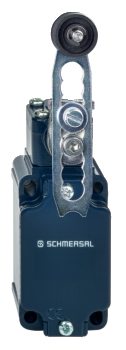

Immagine del prodotto (foto singola per catalogo)
Disegno quotato disp. di base
Disegno quotato disp. di base
Disegno quotato azionatore
Diagramma della corsa di azionamento
Contatto chiuso
Contatto aperto
Campo di regolazione
punto di arresto
Corsa/angolo di apertura obbligata
Sorveglianza dell'elettroserratura secondo EN ISO 14119
contatto NC ad apertura obbligata
azionato
non azionato
contatto NA
contatto NC
151211766 EX-Z4V7H 335-11Z-2138-3G/D
- Custodia di metallo
- Ampiamente resistente a oli e benzina
- 66,7 mm x 76 mm x 38 mm
- Elementi di azionamento regolabili di 4 x 90°
- incluso pressacavo e viti testati Ex
- Misure di fissaggio sec. EN 50041
- 3 passacavi M 20 x 1.5
- Da utilizzarsi solo per funzioni di posizionamento
| EU Declaration of Conformity |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | EX-Z/T 335-...-3G/D EX-Z/T 355-...-3G/D |
| Type: | See ordering code |
| Marking: | D II 3G Ex nC IIC T5 Gc X D II 3D Ex tc IIIC T90°C Dc X |
| Description of the component: | Positive break position switch for safety functions or position switch without safety function |
| Relevant Directives: | Machinery Directive (for safety components, whose type plate is labelled "Safety component") | 2006/42/EC |
| Explosion Protection Directive (ATEX) | 2014/34/EU | |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-1:2017 + AC:2020 EN IEC 60079-0:2018 EN IEC 60079-15:2019 EN 60079-31:2014 |
| Conformity with the explosion protection directive 2014/34/EU (ATEX) is declared by the manufacturer without involving a conformity assessment center. |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, September 7, 2023 |
 |
| Authorised signature Philip Schmersal Managing Director |
Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni
I dettagli e i dati qui riportati sono stati attentamente verificati. Le immagini possono differire dagli originali. Altri dati tecnici possono essere trovati nei manuali. Salvo modifiche tecniche o errori.
Generato il 26.12.2024, 23:17
