IFL 4-250-10P
IFL 4-250-10P
Downloads
| Codice: IFL (1)-(2)-(3)(4)(5)-(6) |
| (1) | |
| 2 | Distanza di commutazione 2 mm |
| 4 | Distanza di commutazione 4 mm |
| (2) | |
| 250 | Costruzione a forma di parallelepipedo, 40 x 25 x 12 mm |
| (3) | |
| 01 | contatti d'apertura (NC) |
| 10 | contatto di chiusura (NO) |
| 10/01 | contatto di chiusura (NO) / contatto d'apertura (NC) con vano di collegamento |
| 11 | contatto di chiusura (NO) / contatto d'apertura (NC) antivalente |
| (4) | |
| senza | cavo |
| D | 2 conduttori DC |
| (5) | |
| N | commutazione n |
| P | commutazione p |
| (6) | |
| 1716 | entrate cavo laterali |
- Custodia in plastica
- DC 3-Conduttori
- Isolamento di protezione
- Forma costruttiva 250
Dati per l'ordine
| Codice |
IFL 4-250-10P |
| Codice articolo (codice d'ordine) |
101085839 |
| EAN (European Article Number) |
4030661048116 |
| eCl@ss number, version 12.0 |
27-27-40-01 |
| eCl@ss number, version 11.0 |
27-27-01-01 |
| Numero eCl@ss, versione 9.0 |
27-27-01-01 |
| ETIM number, version 7.0 |
EC002714 |
| ETIM number, version 6.0 |
EC002714 |
Omologazioni - Prescrizioni
|
CCC |
Dati generali
| Prescrizioni |
DIN VDE 0660-208 EN IEC 60947-5-2 |
| forma costruttiva dell'alloggiamento |
parallelepipedo |
| condizioni di montaggio (meccanico) |
non allineato |
| Materiale della custodia |
materiale sintetico |
| Peso lordo |
80 g |
Dati generali - Caratteristiche
| Display integrato, stato |
Sì |
| Numero di conduttori elettrici |
3 |
Dati meccanici - Distanze di commutazione secondo EN IEC 60947-5-3
| intervallo di commutazione |
4 mm |
Dati meccanici - Tecnologia di collegamento
| Lunghezza del cavo |
2 m |
| Connettore di collegamento |
cavo |
| Sezione conduttore |
0,34 mm2 |
| materiale della guaina del cavo |
PVC |
Dati meccanici - Dimensioni
| lunghezza del sensore |
12 mm |
| larghezza del sensore |
40 mm |
| altezza del sensore |
25 mm |
Condizioni ambientali
| Grado di protezione |
IP67 |
| Ambient temperature |
-25 ... +70 °C |
| Resistenza alle vibrazioni secondo EN 60068-2-6 |
10…55 Hz, ampiezza 1 mm |
| resistenza a urti |
30 g / 11 ms |
| Classe di protezione |
II |
Dati elettrici
| Type of voltage range |
DC |
| No-load supply current I0, typical |
3 mA |
| Rated operating voltage |
10 ... 30 VDC |
| Corrente di funzionamento |
200 mA |
| Elemento di commutazione |
contatto di chiusura (NO) |
| Circuito di protezione integrato |
protezione da induzione Protezione da polarizzazione Protezione da sovraccarico Protezione da corto circuito |
| Frequenza di commutaz, circa |
1.000 Hz |
Dati elettrici - Uscite digitali
| Caduta di tensione Ud, massimo |
1,2 V |
| Corrente con caduta di tensione Ud |
0,2 A |
| Versione |
commutazione p |
Segnalazione di stato
| Osservazioni (Display integrato, stato) |
LED giallo |
Osservazioni
| Nota (generale) |
Possibilità di collegare diversi dispositivi in serie, senza che vi sia una reciproca influenza. con 2 viti M3 x 6 per il fissaggio sul lato posteriore massima lunghezza di avvitamento: 6 mm |
Filtro lingua
Scheda Tecnica
Manuale d'istruzioni (Inserto/Guida rapida)
Dichiarazione di conformità UE
Cetificato CCC
Download dell'ultima versione di Adobe Reader

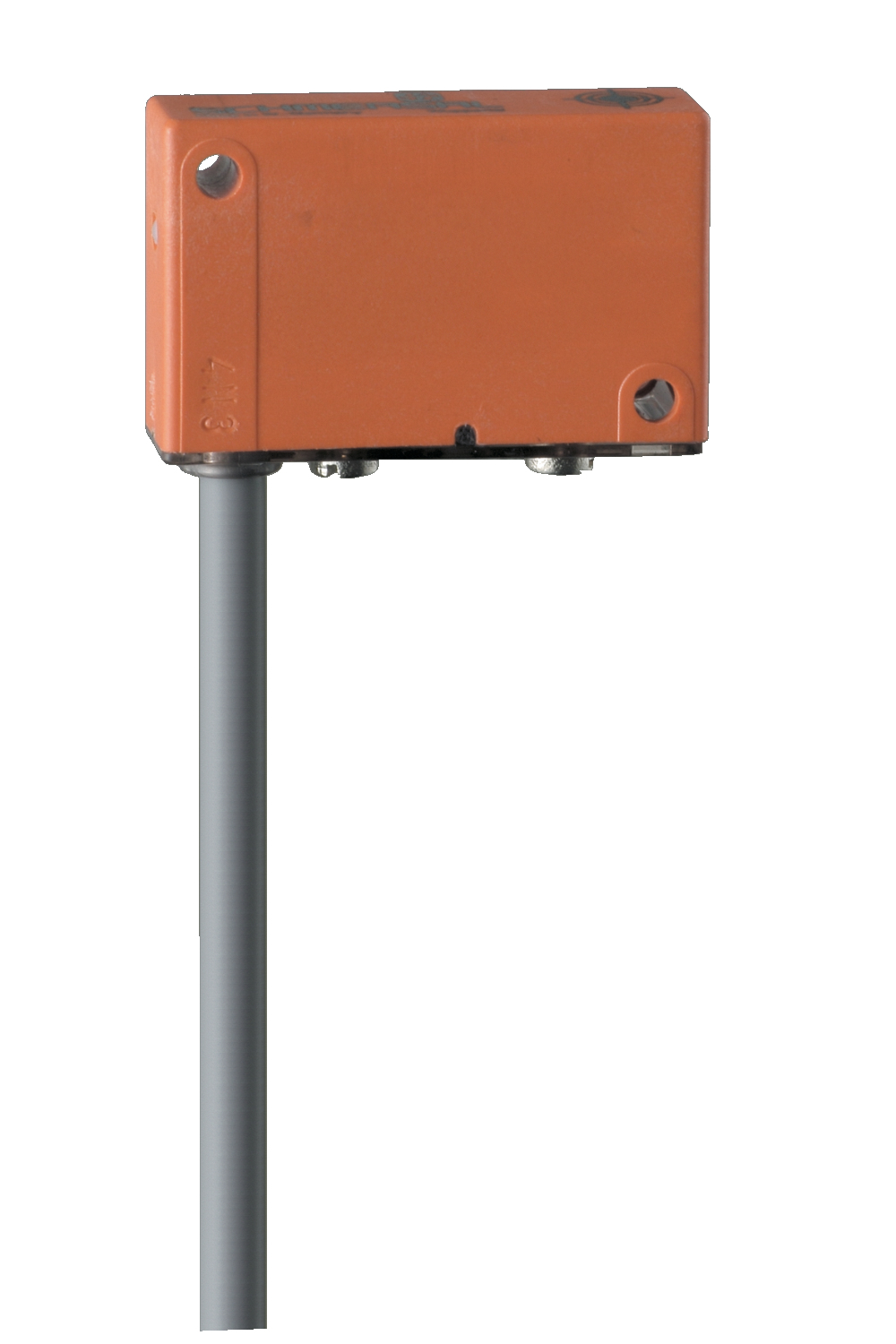

Immagine del prodotto (foto singola per catalogo)
Disegno quotato disp. di base
Sorveglianza dell'elettroserratura secondo EN ISO 14119
contatto NC ad apertura obbligata
azionato
non azionato
contatto NA
contatto NC
| UK Declaration of Conformity |  |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | IFL Design: Ø 4, Ø 6,5, Ø 20, Ø 40, M8, M12, M18, M30, 2.., 3.., 6.., R.. |
| Type: | See ordering code |
| Description of the component: | Inductive proximity switch |
| Relevant legislation: | Electrical Equipment (Safety) Regulations | 2016 |
| Electromagnetic Compatibility Regulations | 2016 | |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN IEC 60947-5-2:2020 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, January 16, 2023 |
 |
| Authorised signature Philip Schmersal Managing Director |
