ZV14H 236 ST-AS
ZV14H 236 ST-AS
- AS-Interfaccia collegamento M12
- Custodia in plastica
- Vasta scelta di elementi di azionamento
- Ampiamente resistente a oli e benzina
- 30 mm x 77 mm x 30 mm
- Elementi di azionamento regolabili di 4 x 90°
- Misure di fissaggio sec. EN 50047
- AS-Interfaccia LED e indicazioen stato
- Interfaccia integrata AS-Interface
- Adatto ad AS-i Power24
- Azionatore regolabile con scatti di 10°
Dati per l'ordine
| Nota (possibilità di fornitura) |
Non più disponibile! |
| Codice |
ZV14H 236 ST-AS |
| Codice articolo (codice d'ordine) |
103014405 |
| EAN (European Article Number) |
4030661496306 |
| eCl@ss number, version 12.0 |
27-27-26-01 |
| eCl@ss number, version 11.0 |
27-27-26-01 |
| Numero eCl@ss, versione 9.0 |
27-27-26-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Omologazioni - Prescrizioni
|
cULus ASi-SaW |
Dati generali
| Prescrizioni |
EN 50295 EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 61508 |
| forma costruttiva dell'alloggiamento |
forma di costruzione normale |
| Materiale della custodia |
Plastica, termoplastica rinforzata con fibra di vetro, autoestinguente |
| Materiale leva |
metallo |
| Peso lordo |
107 g |
Dati generali - Caratteristiche
| Funzioni di sicurezza |
Sì |
| Display integrato, stato |
Sì |
| quantità di contatti ausiliari |
0 |
| quantità di contatti di sicurezza |
2 |
Osservazioni per la sicurezza
| Norma, Prescrizioni |
EN IEC 61508 |
| Performance Level, fino a |
c |
| Categoria secondo EN ISO 13849 |
1 |
| Valore PFH |
1,14 x 10⁻⁶ /h |
| Osservazioni (valore PFH) |
fino a max. 100.000 cicli di commutazione/anno |
Safety Integrity Level (SIL), idoneo per applicazioni in |
1 |
| Durata di utilizzo |
20 Anno(i) |
Osservazioni per la sicurezza - L'esclusione dei guasti
| Nota bene: |
installabile se è ammessa l'esclusione di guasti per danni pericolosi alla meccanica a 1 canale e se è garantita un'adeguata protezione contro le manipolazioni. |
| Performance Level, fino a |
d |
| Categoria secondo EN ISO 13849 |
3 |
| Valore PFH |
1,01 x 10⁻⁷ /h |
| Osservazioni (valore PFH) |
fino a max. 100.000 cicli di commutazione/anno |
| Safety Integrity Level (SIL), adatto in |
2 |
| Durata di utilizzo |
20 Anno(i) |
Dati meccanici
| Elemento di azionamento |
Leva oscillante con rotella |
| Materiale rotella |
materiale sintetico |
| Durata meccanica, minimo |
1.000.000 manovre |
| Velocità di azionamento, massima |
1 m/s |
| Momento torcente di azionamento, minimo |
0,2 Nm |
| Momento di torsione dell'apertura obbligata |
0,2 Nm |
Dati meccanici - Tecnologia di collegamento
| Connettore di collegamento |
Connettore maschio incorporato M12, 4 poli |
| Materiale connettore (elettrico) |
materiale sintetico |
Dati meccanici - Dimensioni
| lunghezza del sensore |
46 mm |
| larghezza del sensore |
30 mm |
| altezza del sensore |
127,5 mm |
Condizioni ambientali
| Grado di protezione |
IP67 |
| Ambient temperature |
-25 ... +60 °C |
| Storage and transport temperature |
-25 ... +85 °C |
| Umidità relativa, minima |
30 % |
| Umidità relativa, massima |
95 % |
| Osservazioni (umidità relativa) |
non condensante non gela |
| Resistenza alle vibrazioni secondo EN 60068-2-6 |
10 … 150 Hz, ampiezza 0,35 mm / 5 g |
| resistenza a urti |
30 g / 11 ms |
| Classe di protezione |
II |
Condizioni ambientali - Valori di isolamento
| Tensione d'isolamento nominale |
32 VDC |
| Resistenza alla tensione impulsiva nominale |
0,8 kV |
Dati elettrici
| Assorbimento corrente |
50 mA |
| Corrente termica continua |
10 A |
| Categoria d'utilizzo AC-15 |
240 VAC |
| Categoria d'utilizzo AC-15 |
4 A |
| Categoria d'utilizzo DC-13 |
24 VDC |
| Categoria d'utilizzo DC-13 |
1 A |
| Elemento di commutazione |
contatti d'apertura (NC) |
| principio di comando |
Commutazione rapida |
| Frequenza di commutazione |
5.000 /h |
| Materiale dei contatti, elettrici |
Argento |
Dati elettrici - AS-Interface
| Rated operating voltage |
18 ... 31,6 VDC (Protection against polarity reversal) |
Dati elettrici - Specifica AS-Interface
| Versione AS-i |
V 3.0 |
| Profilo AS-i |
S-0.B.F.F |
| Ingresso AS-i, Canale 1 |
Bit dati DI 0/DI 1 = trasmissione dinamica del codice |
| Ingresso AS-i, Canale 2 |
Bit dati DI 2/DI 3 = trasmissione dinamica del codice |
| Uscite AS-i, DO 0 ... DO 3 |
Nessuna funzione |
| Bit parametri AS-i, P0 |
Canale 2 commutato |
| Bit parametri AS-i, P1 ... P3 |
Nessuna funzione |
| AS-i Indirizzo modulo di ingresso |
0 |
| Osservazioni (indirizzo modulo di ingresso AS-i) |
Preimpostato su indirizzo 0, modificabile tramite busmaster AS-Interface o dispositivo di programmazione portatile |
Segnalazione di stato
| Osservazioni (Indicatori di stato a LED) |
(1) LED giallo: Canale 1 / AS-i SaW Bit 0.1 (2) LED verde/rosso (LED AS-i Duo): Tensione di alimentazione / errore di comunicazione / indirizzo slave = 0 (3) LED giallo: Canale 2 / AS-i SaW Bit 2.3 |
Pin dei contatti
| Pin 1 |
AS-Interface + |
| Pin 2 |
n.c. |
| Pin 3 |
AS-Interface - |
| Pin 4 |
n.c. |
| Pin 5 |
Terra funzionale |
Filtro lingua
Scheda Tecnica
Manuale d'istruzioni e dichiarazione UE di conformità
Certificazione UL
Certificazione AS-Interface Safety at Work
Libreria SISTEMA-VDMA
Download dell'ultima versione di Adobe Reader

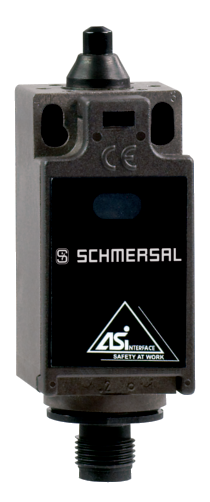

Immagine del prodotto (foto singola per catalogo)
Immagine del prodotto (foto singola per catalogo)
Disegno quotato disp. di base
Disegno quotato azionatore
Diagramma della corsa di azionamento
Contatto chiuso
Contatto aperto
Campo di regolazione
punto di arresto
Corsa/angolo di apertura obbligata
