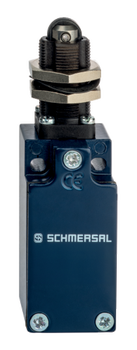

235 Pino de pressão com roldana com fixação central 4R
- Invólucro metálico
- Variedades de elementos de atuação
- Boa resistência contra a ação do óleo e da benzina
- 30 mm x 63,5 mm x 30 mm
- Elementos de atuação reposicionáveis em 4 x 90°
- Dimensões para atravancamento de acordo com EN 50047
| Descrição do tipo de produtos: (1)(2) 2(3)5-(4)Z(5)-(6)-(7)-(8)-(9) |
| (1) | |
| Z | Comutação de ação rápida |
| T | Comutação lenta (não para AF/S) |
| (2) | |
| S | Pino de pressão S |
| R | Pino de pressão com roldana R |
| 4S | Pinos de pressão 4S |
| 4R | Pino de pressão com roldana 4R |
| 1R | Alavanca com roldana 1R |
| K | Alavanca com roldana K |
| 3K | Alavanca de roldana 3K |
| 4K | Alavanca de roldana 4K |
| K4 | Alavanca de roldana K4 |
| 1H | Alavanca basculante com roldana 1H |
| 7H | Alavanca basculante com roldana 7H |
| 10H | Alavanca tipo haste 10H |
| 12H | Alavanca basculante com roldana 12H |
| 14H | Alavanca basculante com roldana 14H |
| AF | Alavanca tipo antena AF |
| RMS | Roldana de latão |
| (3) | |
| 3 | Formato estreito |
| 215 | Formato largo |
| (4) | |
| 02 | 2 normalmente fechados (NF) |
| 11 | 1 contato normalmente aberto (NA) / 1 normalmente fechado (NF) |
| 20 | 2 contatos normalmente abertos (NA), (interruptor com 2 contatos NA não são adequados para funções de segurança) |
| (5) | |
| H | Comutação lenta com escalonamento |
| UE | Comutação lenta com sobreposição de contatos |
| Z | Vedação adicional entre o elemento atuador e o invólucro |
| (6) | |
| M16 | Entrada de condutor M16 |
| sem | Entrada de condutor M20 |
| ID | Método de terminação IDC |
| NPT | Cabo de entrada NPT 1/2" |
| ST | Conector M12 com codificação-A (atenção!) As versões com conector podem ser utilizadas apenas em circuitos PELV de acordo com a EN 60204-1.) |
| ST-2310 | Conector M12 com codificação-B (atenção!) As versões com conector podem ser utilizadas apenas em circuitos PELV de acordo com a EN 60204-1.) |
| (7) | |
| 2574 | Invólucro com furações de fixação na forma de L (deslocáveis na horizontal ou na vertical) |
| (8) | |
| 2138 | Alavanca basculante com roldana 7H para interruptor de posição com função de segurança |
| (9) | |
| 1637 | Contatos dourados |
Nem todas as variações listadas no código do pedido estão disponíveis e/ou são tecnicamente viáveis.
Material dos contatos, elétrico
