DP2/01

Código do item: 167002048
DP2/01

Downloads

TraceParts Dados CAD
ePLAN Dados
CADENAS CAD Dados
SISTEMA Dados

Código para encomenda

Código ACE Schmersal

13033901
Número de artigo (Número de encomenda)

167002048
EAN (European Article Number)

7895054062660
Número eCl@ss, versão 12.0

27-37-12-10
Número eCl@ss, versão 11.0

27-37-12-10
Número eCl@ss, versão 9.0

27-37-12-10
Número ETIM, versão 7.0

EC000221
Número ETIM, versão 6.0

EC000221

Propriedades globais

Instruções

EN IEC 60947-5-1

EN IEC 60947-1
Versão

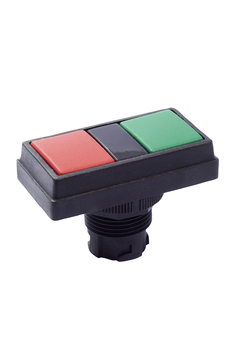

Botão de impulso duplo
Formato

Retangular
Tipo de selagem

Vedações

Material dos acionadores

Plástico
Material do anel frontal

Plástico
Cor do elemento de contato

Vermelho e Verde
Cor do anel frontal

Preto
Peso bruto

22 g

Propriedades globais - Características

Flange de fixação

Sim
Isolação total

Sim

Dados mecânicos

Desbloqueio

sem
Mínima resistência mecânica

5.000.000 comutações
Curso de atuação

6 mm
Força de acionamento, aproximada

2 N
Fixação

Porca de centro
Binário de aperto do parafuso

1 Nm

Dados mecânicos - dimensões

Comprimento

30 mm
Largura

57 mm
Altura

14 mm
Diâmetro para instalação ou montagem

22,3 mm
Espessura do frontal do painel, mínima

1 mm
Espessura do frontal do painel, máxima

6 mm
Espaçamento

70 x 70 mm

Ambiente

Tipo de proteção

IP65
Temperatura ambiente

-25 ... +60 °C
Resistência a impactos

50 g / 20 ms

Dados elétricos

Frequência de comutação

3.000 /h

ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP

Os dados e informações fornecidas foram cuidadosamente verificados. No entanto as imagens podem divergir do original. Informações técnicas adicionais podem ser encontradas no manual. Alterações técnicas e erros são possíveis.

Gerado em 30/09/2025 14:47
