EX-SVE3/101/101/101-24VDC
EX-SVE3/101/101/101-24VDC
Downloads
| Product type description: EX-SVE(1)/(2)-24VDC |
| (1) | |
| 1 | 1 key-operated selector switches |
| 2 | 2 key-operated selector switches |
| 3 | 3 key-operated selector switches |
| (2) | |
| ... | Key number |
Código para encomenda
| Descrição do tipo de produtos |
EX-SVE3/101/101/101-24VDC |
| Número de artigo (Número de encomenda) |
103013892 |
| EAN (European Article Number) |
4030661494708 |
| Número eCl@ss, versão 12.0 |
27-37-12-43 |
| Número eCl@ss, versão 11.0 |
27-37-12-43 |
| Número eCl@ss, versão 9.0 |
27-37-12-43 |
| Número ETIM, versão 7.0 |
EC001029 |
| Número ETIM, versão 6.0 |
EC001029 |
Homologações - Instruções
|
ATEX (Konformitätserklärung) |
Proteção contra explosão
| Proteção contra explosões: Instruções |
EN IEC 60079-0 EN 60079-31 |
| Proteção contra explosões-categoria de comando |
3D |
| Proteção contra explosões-características |
Ex tc IIIC T85°C Dc X |
| Declaração do fabricante, zonas |
22 |
Propriedades globais
| Instruções |
EN ISO 13849-1 EN ISO 14119 EN IEC 60947-5-1 |
| Princípio ativo |
eletromecânico |
| Material do invólucro |
Plástico, termoplástico reforçado com fibra de vidro, auto-extinção de fogo |
| Cor dos invólucros |
Preto Prata |
| Cor da chave |
Prata |
| Cor da chave (cabeça da chave) |
Prata |
| Peso bruto |
1.020 g |
Propriedades globais - Características
| Princípio de travamento por mola |
Sim |
| Desbloqueio auxiliar |
Sim |
Classificação
| Vida útil |
20 Ano(s) |
Classificação - saídas de segurança
| B10D Contato normalmente fechado (NC) |
100.000 comutações |
Dados mecânicos
| Posição da comutadora com chave yale |
Centralizado esquerda direita |
| Mínima resistência mecânica |
100.000 comutações |
| Segredo da chave |
101 |
Dados mecânicos - dimensões
| Conexão, conector |
Ligação por parafuso M20 x 1.5 |
| Secção mínima dos cabos de conexão, |
0,25 mm² |
| Secção máxima dos cabos de conexão, |
2,5 mm² |
| Orientação (secção dos cabos de conexão) |
Todas as indicações sobre a secção dos cabos incluem os fios condutores. |
Dados mecânicos - dimensões
| Comprimento |
144 mm |
| Largura |
96 mm |
| Altura |
169 mm |
Ambiente
| Tipo de proteção |
IP65 |
Ambiente - Parâmetros de isolamento
| Medição de isolação da tensão |
250 VAC |
| Medição da rigidez dielétrica da tensão máxima |
2,5 kV |
Dados elétricos
| Corrente de ensaio térmico |
4 A |
| Medição da tensão de comando |
24 VDC |
| Categoria de aplicação AC-15 |
230 VAC |
| Categoria de aplicação AC-15 |
4 A |
| Categoria de aplicação DC-13 |
24 VDC |
| Categoria de aplicação DC-13 |
4 A |
| Potência admissão elétrica, máximo |
8,5 W |
| Elemento de comutação |
Contato normalmente fechado/contato normalmente aberto (NF/NA) |
| Princípio de comutação |
Comutação lenta |
| Material dos contatos, elétrico |
Prata |
Escopo do fornecimento
| Escopo do fornecimento |
Chave e ferramenta triangular no fornecimento (inclui 1 chave de emergência): Chave e ferramenta triangular no fornecimento (inclui 1 chave de emergência) |
Orientação
| Orientação (geral) |
ver figura: princípio operacional: chave 1-3 na pos. 1. ímã sem corrente: atuador de chave bloqueado, contatos NF fechados, chave não retirável |
Filtro de idioma
Ficha técnica
Manual de instruções e Declaração de conformidade
Faça download da versão mais recente do Adobe Reader

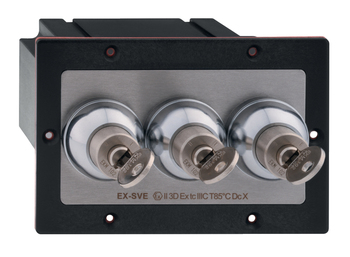

Foto do produto (foto individual do catálogo )
Desenho dimensional componente básico
| EU Declaration of Conformity |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name and designation of the component: | EX-SHGV | D II 2GD Ex h 85°C X |
| EX-SHGV/ESS | D II 3G Ex ic IIC T5 Gc X D II 3D Ex tc IIIC T110°C Dc X | |
| EX-SVE | D II 3D Ex tc IIIC T85°C Dc X |
| Type: | See ordering code |
| Description of the component: | Interlocking device with electromagnetic interlock for safety functions |
| Relevant Directives: | Machinery Directive | 2006/42/EC |
| Explosion Protection Directive (ATEX) | 2014/34/EU | |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-1:2017 ISO 14119:2014 ISO 13849-1:2015 EN IEC 60079-0:2018 EN 60079-11:2012 EN 60079-31:2014 EN ISO 80079-36:2016 EN ISO 80079-37:2016 |
| Notified body for Type Examination: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln ID n°: 0035 |
| EC-Type Examination Certificate: | 01/205/5754.00/20 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Conformity with the explosion protection directive 2014/34/EU (ATEX) is declared by the manufacturer without involving a test center. |
| Place and date of issue: | Wuppertal, January 23, 2023 |
| Authorised signature Philip Schmersal Managing Director |
