T3K 016-12Y
T3K 016-12Y
Downloads
- 3 entrada de condutor M 20 x 1.5
- Invólucro metálico
- 3 contatos
- 67 mm x 105 mm x 43 mm (componente básico)
- Atuador pode ser reposicionado 4 x 90º
Código para encomenda
| Revisão (capacidade de entregar) |
Excluído do programa de fornecimento! |
| Descrição do tipo de produtos |
T3K 016-12Y |
| Número de artigo (Número de encomenda) |
101054900 |
| Número eCl@ss, versão 12.0 |
27-27-06-01 |
| Número eCl@ss, versão 11.0 |
27-27-06-01 |
| Número eCl@ss, versão 9.0 |
27-27-06-01 |
| Número ETIM, versão 7.0 |
EC000030 |
| Número ETIM, versão 6.0 |
EC000030 |
Homologações - Instruções
| Certificados |
cULus CCC |
Propriedades globais
| Instruções |
EN IEC 60947-5-1 |
| Princípio ativo |
mecânico |
| Forma do pino atuador |
roldana |
| Material do invólucro |
Metal leve fundido sob pressão, pintura de fábrica |
| Material do revestimento do compartimento |
Pintura de fábrica |
| Peso bruto |
403 g |
Propriedades globais - Características
| Número de normalmente fechados |
2 |
| Número de normalmente abertos |
1 |
Dados mecânicos
| Elemento de atuação |
Alavanca de roldana |
| material do rolete |
Plástico |
| Mínima resistência mecânica |
5.000.000 comutações |
| Ângulo de aproximação pela parte inferior |
45 ° |
| Força de acionamento |
11,5 N |
| Extensão da abertura dos contatos |
2 x 2,5 mm |
| Velocidade de atuação, mínimo |
1 mm/min |
| Velocidade de atuação, máximo |
0,5 m/s |
| Orientação, velocidade de atuação |
Velocidade de condução com um ângulo de aproximação |
Dados mecânicos - dimensões
| Conexão, conector |
Ligação por parafuso M20 x 1.5 |
| Secção mínima dos cabos de conexão, |
1,5 mm² |
| Secção máxima dos cabos de conexão, |
2,5 mm² |
| Orientação (secção dos cabos de conexão) |
Todas as indicações sobre a secção dos cabos incluem os fios condutores. |
| Seção do cabo/fio |
13 AWG |
Dados mecânicos - dimensões
| Comprimento do sensor |
43 mm |
| Largura de sensor |
67 mm |
| Altura do sensor |
146 mm |
| Largura da roldana |
8,5 mm |
| Diâmetro do rolete |
20 mm |
Ambiente
| Tipo de proteção |
IP65 |
| Temperatura ambiente |
-30 ... +90 °C |
Ambiente - Parâmetros de isolamento
| Medição de isolação da tensão |
500 V |
Dados elétricos
| Corrente de ensaio térmico |
10 A |
| Categoria de aplicação AC-15 |
400 VAC |
| Categoria de aplicação AC-15 |
4 A |
| Elemento de comutação |
Contato normalmente fechado/contato normalmente aberto (NF/NA) |
| Orientação (elemento de comutação) |
com interrupção dupla |
| Princípio de comutação |
Comutação lenta |
| Material dos contatos, elétrico |
Prata |
Orientação
| Orientação (geral) |
Recomenda-se que a atuação pela direita seja evitada, uma vez que este procedimento reduz significativamente a durabilidade do fim de curso de posicionamento. |
Filtro de idioma
Ficha técnica
Manual de instruções (anexo/manual breve)
Certificação UL
Certificação CCC
Faça download da versão mais recente do Adobe Reader

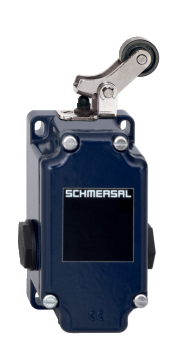

Foto do produto (foto individual do catálogo )
ID: kts16f05
| 863,8 kB | .jpg | 352.778 x 691.4440000000001 mm - 1000 x 1960 px - 72 dpi
| 96,8 kB | .png | 74.083 x 144.99200000000002 mm - 210 x 411 px - 72 dpi
| 27,1 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 9,3 MB | .png | 169.333 x 331.978 mm - 2000 x 3921 px - 300 dpi
| 29,9 kB | .jpg | 63.147000000000006 x 123.47200000000001 mm - 179 x 350 px - 72 dpi
Desenho dimensional componente básico
Desenho dimensional do Atuador
Diagrama das comutações
Contato fechado
Contato aberto
Área de ajuste
Ponto de engate
Trajeto/ângulo de abertura forçadaDiagrama
Codificação pela tecnologia RFID conforme ISO 14119
Contacto NF de rutura positiva
atuado
não atuado
Contacto normalmente aberto
Contacto normalmente fechado
| EU Declaration of Conformity |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | M/T 015 M/T 016 M/T 017 |
| Type: | See ordering code |
| Description of the component: | Limit switches |
| Relevant Directives: | Low Voltage Directive | 2014/35/EU |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | DIN EN 60947-5-1:2010 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, March 22, 2017 |
| Authorised signature Philip Schmersal Managing Director |
