ZV14H 235-02Z-ST
Ürün numarası:
151176143
ZV14H 235-02Z-ST
Ürün numarası:
151176143
| Ürün tip tanımı: (1)(2) 2(3)5-(4)Z(5)-(6)-(7)-(8)-(9) |
| (1) | |
| Z | Susta hareketi |
| T | Yavaş hareket |
| (2) | |
| S | Piston S |
| R | Makaralı kumanda çubuğu R |
| 4S | Piston 4S |
| 4R | Makaralı kumanda çubuğu 4R |
| 1R | Sapmalı makara kolu 1R |
| K | Sapmalı makara kolu K |
| 3K | Açılı kollu makara 3K |
| 4K | Açılı kollu makara 4K |
| K4 | Açılı kollu makara K4 |
| 1H | Makara kolu 1H |
| 7H | Makara kolu 7H |
| 10H | Mil kolu 10H |
| 12H | Makara kolu 12H |
| 14H | Makara kolu 14H |
| AF | Yaylı mil kolu AF |
| RMS | Pirinç makara |
| (3) | |
| 3 | ince tasarım |
| 215 | geniş tasarım |
| (4) | |
| 02 | 2 Açıcı düzen (NC) |
| 11 | 1 Normalde açık kontakt (NO)/1 Normalde kapalı kontakt (NC) |
| 20 | 2 Normalde açık kontakt (NO), (LocalAnahtarın 2 NO kontaktları emniyet görevleri için değildir.) |
| (5) | |
| H | Sıralı kontaktlarla yavaş hareket |
| UE | Pozitif taşmalı kontaktlarla yavaş hareket |
| (6) | |
| M16 | Kablo girişi M16 |
| yok | Kablo girişi M20 |
| ID | IDC sonlandırma metodu |
| NPT | Kablo girişi NPT 1/2" |
| ST | A-kodlu M12 konektör (Dikkat! Konektörlü sürümler sadece EN 60204-1' e uyhun PELV devrelerinde kullanılabilir.) |
| ST-2310 | B-kodlu M12 konektör (Dikkat! Konektörlü sürümler sadece EN 60204-1' e uyhun PELV devrelerinde kullanılabilir.) |
| (7) | |
| 2574 | L şeklinde sabitleme deliklerine sahip muhafaza (yatay veya dikey yönde kaydırılabilir) |
| (8) | |
| 2138 | Makara kolu 7H için emniyet fonksiyonlu konum anahtarları |
| (9) | |
| 1637 | altın kaplamalı kontaktlar |
Bu tip anahtarı doğrultusundaki mümkün olan tüm cihazlar gönderilemez ve/veya teknik bakımdan uygulanamaz.
- Metal muhafaza
- Geniş kapsamlı alternatif aktüatör ler
- Yağ ve petrol ispirtosuna karşı direnci iyi
- 30 mm x 63,5 mm x 30 mm
- aktüatör uçları 4 x 90° açı ile tekrar konumlandırılabilir
- EN 50047' e uygun kapağa montaj
- 10° basamaklarda ayarlanabilir kol açısı
Sipariş ayrıntıları
| Ürün tip tanımı |
ZV14H 235-02Z-ST |
| Ürün numarası (sipariş numarası) |
151176143 |
| eCl@ss number, version 12.0 |
27-27-06-01 |
| eCl@ss number, version 11.0 |
27-27-06-01 |
| eCl@ass Numara, Sürümü 9.0 |
27-27-06-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Onaylar
|
cULus CCC |
Genel veriler
| Normlar, talimatlar |
BG-GS-ET-15 EN ISO 13849-1 EN IEC 60947-5-1 |
| Gövdenin konstrüksiyon şekli |
Norm yapı tasarımı |
| Gövdelerin malzemesi |
Metal tabaka, zinkdruckguss |
| kaldıraçın malzemesi |
Metal tabaka |
| Brüt ağırlık |
215 g |
Güvenlik sınıflandırması
| Normlar, talimatlar |
EN ISO 13849-1 |
| Mission time |
20 Yıl(lar) |
Mekanik veriler
| Devreye alma elemanı |
Makara kolu |
| Makara malzemesi |
Plastik |
| Mekanik ömür, minimum |
20.000.000 operasyon sayısı |
| Kumanda hızı, minimum |
4.122 mm/min |
| Kumanda hızı, maximum |
1 m/s |
| Note (Actuating speed) |
Anahtar eksenine 30° aktüatör açısı ile aktüatör hız |
| Aktüatör tork, minimum |
0,2 Nm |
| Pozitif fren torku |
0,2 Nm |
Mekanik veriler - Boyutlar
| Konektör, konektör |
Vida bağlantısı M20 x 1.5 |
| Kablo kesiti, minimum |
0,75 mm² |
| Kablo kesiti, maximum |
2,5 mm² |
| Note |
Kablo kısmı hakkındaki bütün göstergeler iletken yüksüklerini dahil ediyor. |
Mekanik veriler - Boyutlar
| Sensörün boyu |
46 mm |
| Sensörün genişliği |
30 mm |
| Sensörün yüksekliği |
114 mm |
Ortam koşulları
| Koruma sınıfı |
IP65 IP67 |
| Ambient temperature |
-30 ... +80 °C |
Ortam koşulları
| Nominal darbeye dayanma gerilimi |
6 kV |
Elektriksel veriler
| Termal test akımı |
10 A |
| N 60947-5-1 uyarınca koşullu nominal kısa devre akımı |
1.000 A |
| Kullanım kategorisi AC-15 |
230 VAC |
| Kullanım kategorisi AC-15 |
4 A |
| Kullanım kategorisi DC-13 |
24 VDC |
| Kullanım kategorisi DC-13 |
1 A |
| Anahtarlama frekansı |
5.000 /h |
| Malzeme, kontaklar, elektrikli |
AgCdO, kendi kendini temizler, pozitif hareket |
Dil filtresi
Veri sayfası
Çalışma talimatları (ek sayfa/hızlı kılavuz)
UL Sertifikası
CCC sertifikasyonu
SISTEMA-VDMA kütüphanesi
Adobe Reader’ın son sürümünü indirin

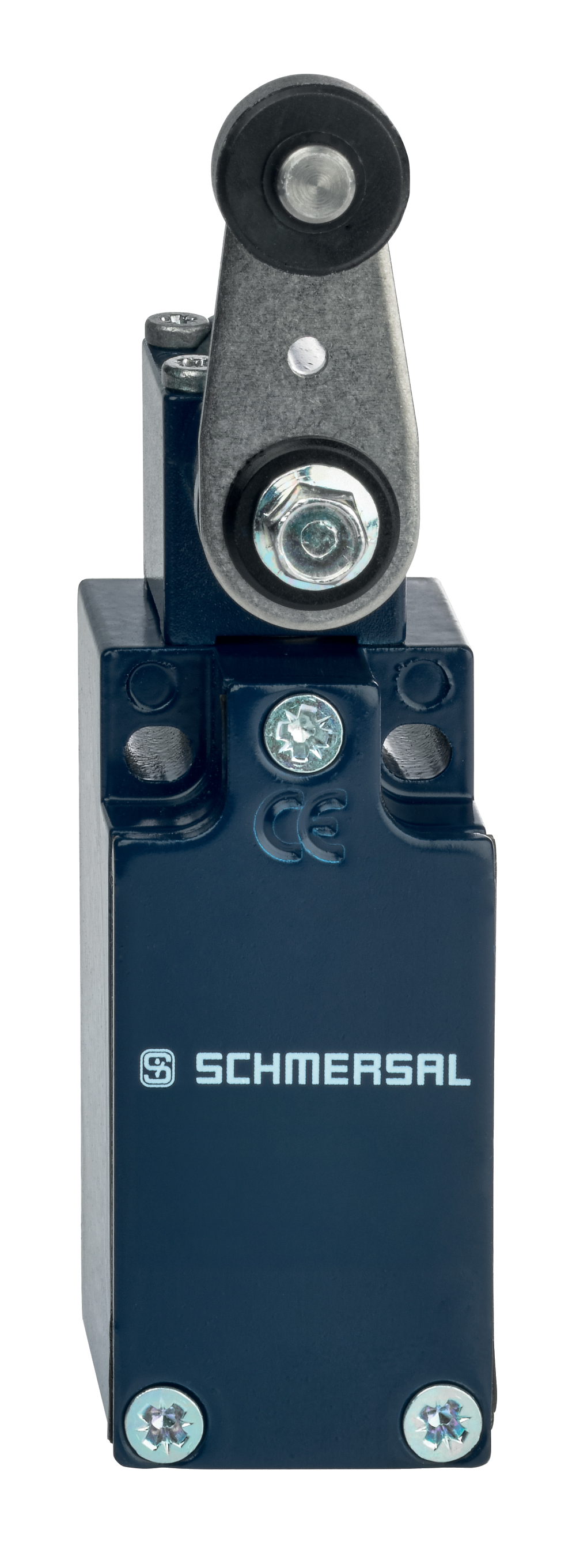

Ürün resmi (katalog özel fotoğraf)
Boyutsal resim temel bileşeni
Boyutsal resim aktüatörü
Switch hareket şeması
Kontak kapalı
Kontak açık
Ayar aralığı
Sürgüleme noktası
Pozitif aralık yolu/açısıDiyagram
Monitoring the interlock to EN ISO 14119
Positive break NC contact
Actuated
Not actuated
Normally-open contact
Normally-closed contact
Kontakt düzenleme
