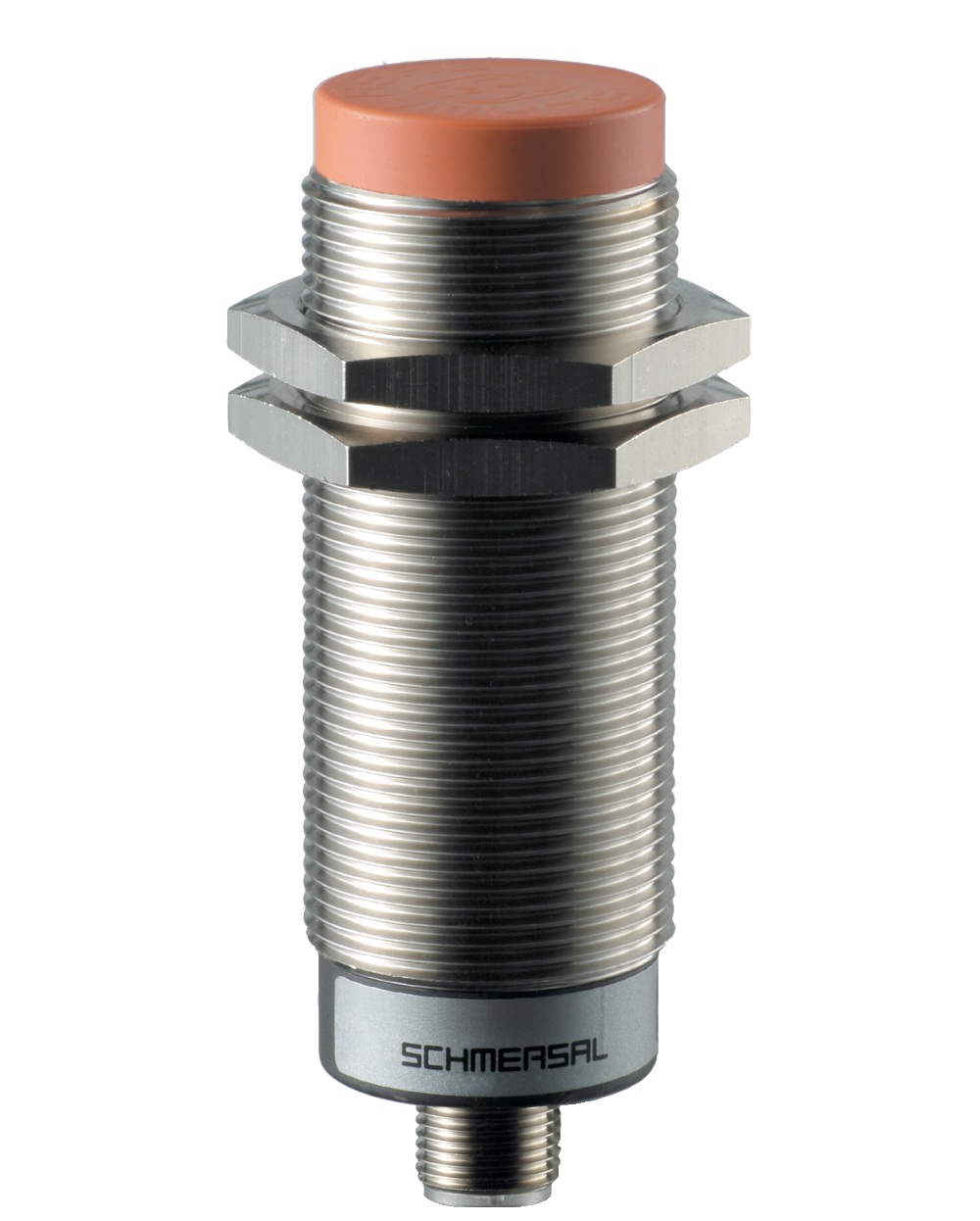

IFL 15-30-10STP
Artikelnummer:
101108111
IFL 15-30-10STP
Artikelnummer:
101108111
Downloads
TraceParts
CAD-Daten
ePLAN
Daten
CADENAS
CAD-Daten
SISTEMA
Daten
| Produkt-Typbezeichnung: IFL (1)-(2)(3)-(4)(5)(6)(7)-(8) |
| (1) | |
| 10 | Schaltabstand 10 mm |
| 15 | Schaltabstand 15 mm |
| (2) | |
| 30 | Zylinder, Gewinde M30, Metall |
| 300 | Zylinder, Gewinde M30, Kunststoff |
| (3) | |
| ohne | Standard Bauform |
| M | Miniatur Bauform |
| L | Lange Bauform |
| (4) | |
| 01 | Öffner (NC) |
| 10 | Schließer (NO) |
| 10/01 | Schließer (NO) / Öffner (NC) mit Anschlussraum |
| 11 | Schließer (NO) / Öffner (NC) antivalent |
| (5) | |
| ohne | Kabel |
| ST | Stecker |
| T | Leitung mit Tülle |
| D | DC 2-Leiter |
| (6) | |
| ohne | Standard Steckerversion |
| 2 | Alternative Steckerversion |
| (7) | |
| N | n-schaltend |
| P | p-schaltend |
| (8) | |
| 1310 | bis +110°C einsetzbar (Nur für Wechselstrom AC) |
| 2130 | bis +130°C einsetzbar, ohne LED-Zustandsanzeige |
| 1766 | bis +110°C einsetzbar (Nur für p-schaltend oder n-schaltend) |
Nicht alle nach diesem Typenschlüssel möglichen Geräte sind lieferbar und/oder technisch umsetzbar.
- Metallgehäuse
- DC 3-Leiter
- Miniatur Bauform
- Steckverbinder M12
- Bauform M30
Bestelldaten
| Produkt-Typbezeichnung |
IFL 15-30-10STP |
| Artikelnummer (Bestellnummer) |
101108111 |
| EAN (European Article Number) |
4030661018706 |
| eCl@ss Nummer, Version 12.0 |
27-27-40-01 |
| eCl@ss Nummer, Version 11.0 |
27-27-01-01 |
| eCl@ss Nummer, Version 9.0 |
27-27-01-01 |
| ETIM Nummer, Version 7.0 |
EC002714 |
| ETIM Nummer, Version 6.0 |
EC002714 |
Zulassungen - Vorschriften
|
CCC |
Allgemeine Daten
| Vorschriften |
DIN VDE 0660-208 EN IEC 60947-5-2 |
| Gehäusebauform |
Zylinder, Gewinde |
| Einbaubedingungen (mechanisch) |
nicht bündig |
| Werkstoff des Gehäuses |
Messing |
| Werkstoff der Gehäusebeschichtung |
vernickelt |
| Werkstoff der aktiven Flächen |
Kunststoff |
| Werkstoff der Mutter |
Messing |
| Bruttogewicht |
136 g |
Allgemeine Daten - Eigenschaften
| Integrierte Anzeige, Status |
Ja |
| Anzahl der Leitungsadern |
3 |
Mechanische Daten
| Anzugsdrehmoment der Muttern, maximum |
30 Nm |
Mechanische Daten - Schaltabstände gemäß EN IEC 60947-5-3
| Nennnschaltabstand Sn |
15 mm |
Mechanische Daten - Anschlusstechnik
| Länge der Leitung |
2 m |
| Anschlussart |
Kabel Steckverbinder M12 |
| Werkstoff des Leitungsmantels |
PVC |
Mechanische Daten - Abmessungen
| ISO-Gewinde des Sensors |
M30 |
| Schlüsselweite |
36 SW |
| Länge des Sensors |
100 mm |
Umgebungsbedingungen
| Schutzart |
IP67 |
| Umgebungstemperatur |
-25 ... +70 °C |
| Schutzklasse |
II |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
Elektrische Daten
| Bemessungsfrequenz des Versorgungsnetzes, minimum |
45 Hz |
| Bemessungsfrequenz des Versorgungsnetzes, maximum |
65 Hz |
| Art des Spannungsbereichs |
DC |
| Bemessungsbetriebsspannung |
10 ... 30 VDC |
| Bemessungsbetriebsstrom |
200 mA |
| Schaltelement |
Schließer (NO) |
| Schutzbeschaltung integriert |
Induktionsschutz Verpolungsschutz Überlastschutz Kurzschlussschutz |
| Schaltfrequenz, circa |
10 Hz |
Elektrische Daten - Digitale Ausgänge
| Spannungsfall Ud, maximum |
1,2 V |
| Strom bei Spannungsfall Ud |
0,2 A |
| Ausführung der Schaltelemente |
p-schaltend |
| Reststrom Ir, maximum |
1 mA |
Zustandsanzeige
| Hinweis (Integrierte Anzeige, Status) |
gelbe LED |
Hinweis
| Hinweis (Allgemein) |
Statt der Muttern kann auch eine Klemmschelle geliefert werden. |
Sprachfilter
Datenblatt
Betriebsanleitung (Beiblatt/Kurzanleitung)
EU Konformitätserklärung
CCC-Zertifikat
Download der aktuellen Version von Adobe Reader
Produktbild (Katalogeinzelphoto )
Maßzeichnung Grundgerät
Befestigungsmaterial
101068520 ACC-IFL-MOCL-H30-M5X55
- Zur einfachen Montage der Näherungsschalter mit zylindrischer Bauform Ø 30 mm oder Gewinde M30
Steckverbinder
103010893 A-K4P-M12-S-G-10M-BK-2-X-A-4-69
- Anschlussleitung
- 4-polig
103025412 A-K4P-M12-S-G-15M-BK-2-X-A-4-69
- Anschlussleitung
- 4-polig
103010891 A-K4P-M12-S-G-2M-BK-2-X-A-4-69
- Anschlussleitung
- 4-polig
103010892 A-K4P-M12-S-G-5M-BK-2-X-A-4-69
- Anschlussleitung
- 4-polig
UK-Konformitätserklärung
| UK Declaration of Conformity |  |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | IFL Design: Ø 4, Ø 6,5, Ø 20, Ø 40, M8, M12, M18, M30, 2.., 3.., 6.., R.. |
| Type: | See ordering code |
| Description of the component: | Inductive proximity switch |
| Relevant legislation: | Electrical Equipment (Safety) Regulations | 2016 |
| Electromagnetic Compatibility Regulations | 2016 | |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN IEC 60947-5-2:2020 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, January 16, 2023 |
 |
| Authorised signature Philip Schmersal Managing Director |
