EX-RSS16-D-10M-3G/D
Número do item:
103027921
EX-RSS16-D-10M-3G/D
Número do item:
103027921
| Descrição do tipo de produtos: EX-RSS16-(1)(2)(3)(4)-3GD |
| (1) | |
| sem | Codificação Standard |
| I1 | Codificação individual |
| I2 | Codificação individual para múltiplas aplicações |
| (2) | |
| D | com diagnóstico de saída |
| SD | com função de diagnóstico série |
| (3) | |
| sem | sem retenção |
| R | Com retenção, força de retenção 40 … 60 N |
| (4) | |
| sem | Cabo de ligação, comprimento do condutor 10 m |
Nem todas as variações listadas no código do pedido estão disponíveis e/ou são tecnicamente viáveis.
- Proteção contra explosões para zonas 2 e 22 ATEX
- Invólucro em termoplástico
- Proteção contra manipulação conforme a necessidade graças à tecnologia RFID
- 3 direcções diferentes de acionamento
Código para encomenda
| Descrição do tipo de produtos |
EX-RSS16-D-10M-3G/D |
| Número de artigo (Número de encomenda) |
103027921 |
| EAN (European Article Number) |
4030661527512 |
| Número eCl@ss, versão 12.0 |
27-27-46-01 |
| Número eCl@ss, versão 11.0 |
27-27-24-03 |
| Número eCl@ss, versão 9.0 |
27-27-24-03 |
| Número ETIM, versão 7.0 |
EC001829 |
| Número ETIM, versão 6.0 |
EC001829 |
Homologações - Instruções
|
ATEX UKCA |
Proteção contra explosão
| Proteção contra explosões: Instruções |
EN IEC 60079-0 EN 60079-7 EN 60079-31 |
| Proteção contra explosões-categoria de comando |
3G 3D |
| Proteção contra explosões-características |
D II 3D Ex tc IIIC T90°C Dc X |
| Declaração do fabricante, zonas |
2 22 |
Propriedades globais
| Instruções |
EN IEC 60947-5-3 |
| informações gerais |
Codificação universal |
| Nível de codificação conforme EN ISO 14119 |
baixa |
| Princípio ativo |
RFID |
| Forma construtiva do compartimento |
Bloco |
| Condição de instalação (mecânico) |
não nivelado |
| Topologia do sensor |
Equipamento para acionamento em série |
| Material do invólucro |
Plástico, termoplástico reforçado com fibra de vidro, auto-extinção de fogo |
| Área ativa |
Plástico, termoplástico reforçado com fibra de vidro |
| Tempo de reação, máximo |
100 ms |
| Tempo de risco, máximo |
200 ms |
| Peso bruto |
g |
Propriedades globais - Características
| Saída de diagnóstico |
Sim |
| Detecção de curto-circuito |
Sim |
| Reconhecimento de curto-circuitos |
Sim |
| Ligação em série |
Sim |
| Funções de segurança |
Sim |
| Em cascata |
Sim |
| Indicação integrada, estado |
Sim |
| Número de LEDs |
2 |
| Número de saídas semi-condutoras com função de sinalização |
1 |
| Quantidade de saídas digitais seguras |
2 |
Classificação
| Normas, regulamentos |
EN ISO 13849-1 EN IEC 61508 |
| Performance Level, até |
e |
| Categoria conforme EN ISO 13849 |
4 |
| Valor PFH |
6,30 x 10⁻¹¹ /h |
| Valor PFD |
1,50 x 10⁻⁵ |
| Safety Integrity Level (SIL), apropriado na |
3 |
| Vida útil |
20 Ano(s) |
Dados mecânicos
| Plano de atuação |
Frontal Traseiro - parte de trás frontal |
| Área ativa |
lateral Frontal do lado da tampa / da parte superior |
| Fixação |
2 x M5. Parafuso de cabeça cilíndrica |
| Binário de aperto dos parafusos de fixação |
2 Nm |
Dados mecânicos - Comutação de distâncias de acordo com EN IEC 60947-5-3
| Distância do interruptor, típico |
15 mm |
| Distância do interruptor garantida "ON" |
12 mm |
| Distância do sensor garantida "OFF" |
30 mm |
| Histerese máxima (distância da chave) |
2 mm |
| Precisão de reposicionamento R |
0,5 mm |
Dados mecânicos - dimensões
| Nota (comprimento da cadeia de sensores) |
O comprimento e a secção do cabo alteram a queda de tensão em função da corrente de saída |
| Nota (ligação em série) |
Número ilimitado de dispositivos, respeitar a proteção externa do condutor, máx. 31 dispositivos com diagnóstico serial SD |
| Comprimento do cabo |
10 m |
Dados mecânicos - dimensões
| Comprimento do sensor |
91 mm |
| Largura de sensor |
52 mm |
| Altura do sensor |
30 mm |
Ambiente
| Tipo de proteção |
IP65 IP67 |
| Temperatura ambiente |
-25 ... +60 °C |
| Temperatura para armazenar e transportar |
-25 ... +85 °C |
| Máxima umidade relativa |
93 % |
| Orientação (humidade relativa) |
não condensado sem gelo |
| Resistência a impactos: |
30 g / 11 ms |
| Altura de instalação permitida sobre NN, máximo |
2.000 m |
Ambiente - Parâmetros de isolamento
| Medição de isolação da tensão |
32 VDC |
| Medição da rigidez dielétrica da tensão máxima |
0,8 kV |
| Categoria de sobre-tensão |
III |
| Grau de contaminação por sujeira conf. VDE 0100 |
3 |
Dados elétricos
| Tensão de operação |
24 VDC -15 % / +10 % |
| Corrente mínima de operação |
0,5 mA |
| Corrente de circuito aberto I0, típico |
100 mA |
| Medição da tensão de operação |
24 VDC |
| Corrente operacional nominal |
2.100 mA |
| Corrente de curto-circuito de acordo com EN 60947-5-1 {A} |
100 A |
| Atraso na operação, máximo |
2.000 ms |
| Frequência de comutação, máximo |
1 Hz |
| Categoria de aplicação DC-12 |
24 VDC / 0,05 A |
Dados elétricos - Entradas digitais seguras
| Potência de consumo das entradas de segurança |
5 mA |
Dados elétricos - Saída de segurança
| Corrente operacional nominal (Saídas de segurança) |
1.000 mA |
| Corrente máxima de saída na Saída Segura |
1 A |
| Versão |
tipo p |
| Queda de tensão Ud, máximo |
1 V |
| Corrente residual |
0,5 mA |
| Tensão, categoria de aplicação DC-12 |
24 VDC |
| Potência, categoria de aplicação DC-12 |
1 A |
| Tensão, categoria de aplicação DC-13 |
24 VDC |
| Potência, categoria de aplicação DC-13 |
0,05 A |
Dados elétricos - saída diagnóstico
| Corrente operacional nominal (aplicação do diagnóstico) |
50 mA |
| Versão |
comutação p |
| Queda de tensão Ud, máximo |
2 V |
| Tensão, categoria de aplicação DC-12 |
24 VDC |
| Potência, categoria de aplicação DC-12 |
0,05 A |
| Tensão, categoria de aplicação DC-13 |
24 VDC |
| Potência, categoria de aplicação DC-13 |
0,05 A |
Dados elétricos - Compatibilidade eletromagnética (EMV)
| Radiação de interferência |
IEC 61000-6-4 |
| Imunidade a interferência |
IEC 60947-3 |
Indicação de Estado
| Orientação (LED indicador do estado) |
LED multi-colorido: Verde vermelho LED amarelo: Estado operacional LED verde: Tensão de alimentação LED vermelho: Falha |
Escopo do fornecimento
| Escopo do fornecimento |
O atuador não está incluído no fornecimento. |
Acessórios
| Recomendação (Atuador) |
RST16-1 |
| Recomendação dispositivo interruptor de segurança |
PROTECT PSC1 SRB-E-301ST SRB-E-201LC SRB200EXi SRB101EXi |
Filtro de idioma
Ficha técnica
Manual de instruções e Declaração de conformidade
Certificação TÜV
Certificação UKCA
SISTEMA-VDMA Biblioteca/Library
Faça download da versão mais recente do Adobe Reader

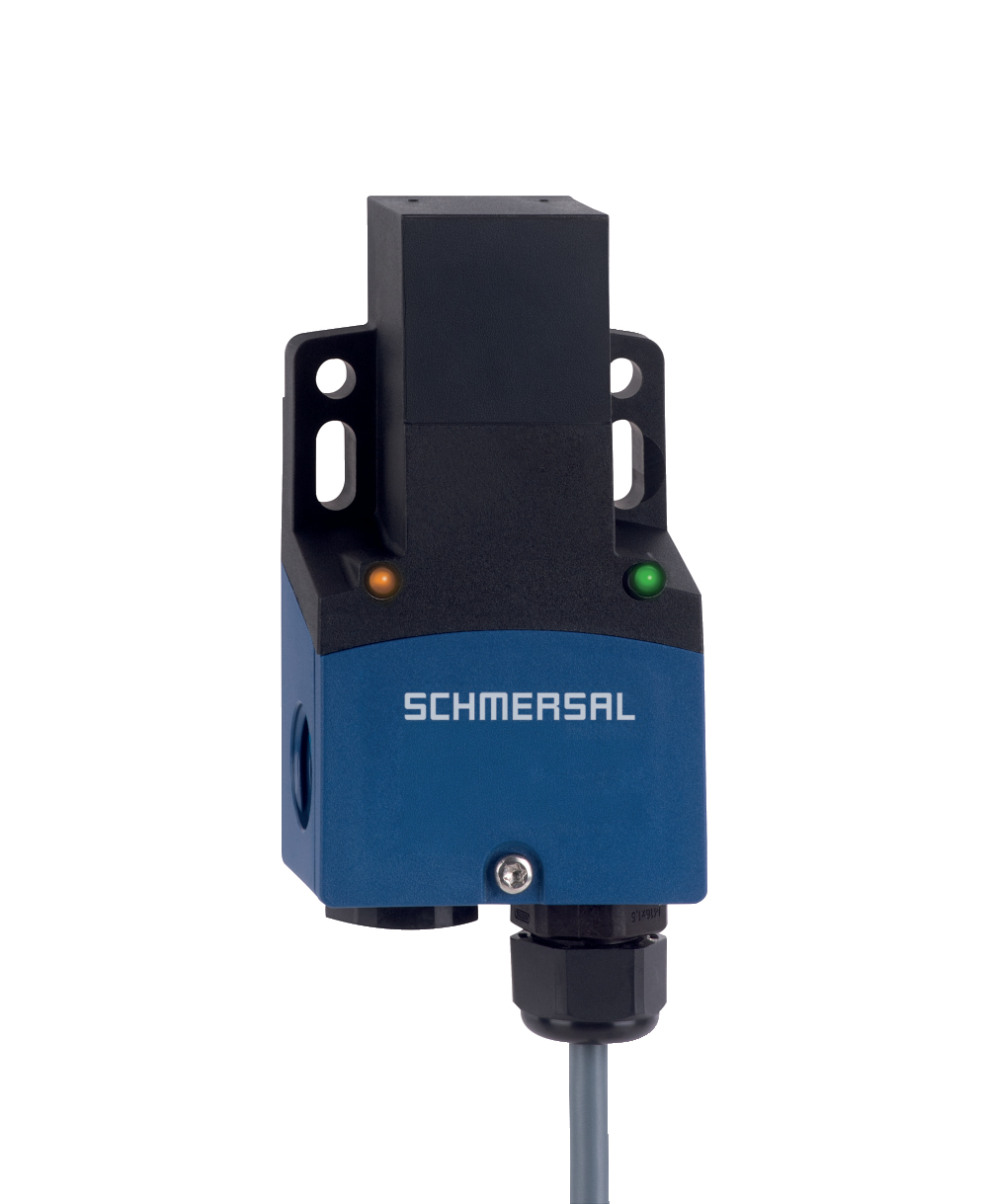

Foto do produto (foto individual do catálogo )
Desenho dimensional componente básico
Video ID: EX-RSS16-Mr-Safety
ID: EX-RSS16-Mr-Safety
Atuador
103004336 RST16-1
- Atuação frontal a partir da direção de montagem
- Formato compacto
- Fixação 2 x M5
| UK Declaration of Conformity |  |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | EX-RSS16-...-3GD |
| Type: | See ordering code |
| Marking: | D II 3G Ex ec IIC T6 Gc D II 3D Ex tc IIIC T 90 °C Dc |
| Description of the component: | Non-contact safety sensor |
| Relevant legislation: | Supply of Machinery (Safety) Regulations | 2008 |
| Electromagnetic Compatibility Regulations | 2016 | |
| Equipment and Protective Systems intended for use in Potentially Explosive Atmospheres Regulations | 2016 | |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-3:2013, EN 300 330 V2.1.1:2017, EN ISO 14119:2013, EN ISO 13849-1:2015, IEC 61508 parts 1-7:2010, EN IEC 60079-0:2018, EN IEC 60079-7:2015 + A1:2018, EN 60079-31:2014 |
| Approved body for Type Examination: | TÜV Rheinland UK Ltd. 1011 Stratford Road Solihull, B90 4BN ID: 2571 |
| Type examination certificate: | 01/205U/5412.00/22 |
| Conformity with SI 2016/1107 (Equipment and Protective Systems intended for use in Potentially Explosive Atmospheres Regulations) is declared by the manufacturer without involving a conformity assessment center. |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, November 17, 2022 |
 |
| Authorised signature Philip Schmersal Managing Director |
| EU Declaration of Conformity | |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | EX-RSS16-…-3GD |
| Type: | See ordering code |
| Marking: | D II 3G Ex ec IIC T6 Gc D II 3D Ex tc IIIC T 90 °C Dc |
| Description of the component: | Non-contact safety sensor |
| Applicable directives: | Machinery Directive | 2006/42/EC |
| RED-Directive | 2014/53/EU | |
| Explosion Protection Directive (ATEX) | 2014/34/EU | |
| RoHS Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-3:2013 EN 300 330 V2.1.1:2017 ISO 14119:2013 EN ISO 13849-1:2008 + AC:2009 IEC 61508 parts 1-7:2010 EN 62061:2005 + AC:2010 + A1:2013 EN 60079-0:2012 + A11:2013 EN 60079-7:2015 EN 60079-31:2014 |
| Notified body for Type Examination in accordance with the Machinery Directive 2006/42/EC: | TÜV Rheinland Industrie Service GmbH Alboinstr. 56, 12103 Berlin ID n°: 0035 |
| EC test certificate in accordance with the Machinery Directive 2006/42/EC: | 01/205/5412.01/15 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| The conformity assessment procedure for explosion protection was carried out in accordance with Article 13 of Directive 2014/34/EU, under the responsibility of the manufacturer K.A. Schmersal GmbH & Co. KG. |
| Place and date of issue: | Wuppertal, January 11, 2019 |
|
| Authorised signature Philip Schmersal Managing Director |
