T4V7H 336-02YR-2079-2
Ürün numarası:
151151233
T4V7H 336-02YR-2079-2
Ürün numarası:
151151233
| Product type description: (1)(2) 336-(3)(4)-(5)-(6)-(7)-(8)-(9) |
| (1) | |
| Z | Snap action |
| T | Slow action (not for AF/S) |
| (2) | |
| S | Plunger S |
| R | Roller plunger R |
| H | Roller lever H |
| 10H | Rod lever 10H |
| 7H | Roller lever 7H |
| 1K | Offset roller lever 1K |
| 3K | Angle roller lever 3K |
| RMS | Brass roller |
| (3) | |
| 11 | 1 NO contact/1 NC contact |
| 02 | 2 NC contact |
| 20 | 2 NO contacts, (switches with 2 NO contacts are not suitable for safety applications) |
| 01/01 | 1 NC contact left / 1 NC contact right |
| (4) | |
| Y | IP 65 |
| Z | IP 67 |
| (5) | |
| without latching | |
| R | with latching |
| (6) | |
| H | Slow action with staggered contacts |
| UE | Slow action with overlapping contacts |
| (7) | |
| without | Cable entry M20 |
| NPT | Cable entry NPT 1/2" |
| ST | M12 connector with A-coding |
| ST-2310 | M12 connector with B-coding |
| (8) | |
| 2138 | Roller lever 7H for position switches with safety function |
| (9) | |
| 1637 | Gold-plated contacts |
Bu tip anahtarı doğrultusundaki mümkün olan tüm cihazlar gönderilemez ve/veya teknik bakımdan uygulanamaz.
- 1 Kablo girişi M 20 x 1.5
- Kolun uzunluğu kademesiz olarak ayarlanabilir
- Büyük kauçuk makara ve sabit kol ile de teslim edilebilir
- 10° basamaklarda ayarlanabilir kol açısı
- EN 50041 e uygun tasarım
- Termoplastik muhafaza
- sadece pozisyonlama görevleri için
- Çift izolasyonlu
- asansörler için uygun
- Yağ ve petrol ispirtosuna karşı direnci iyi
- Geniş kapsamlı alternatif aktüatör ler
- aktüatör uçları 4 x 90° açı ile tekrar konumlandırılabilir
Sipariş ayrıntıları
| Ürün tip tanımı |
T4V7H 336-02YR-2079-2 |
| Ürün numarası (sipariş numarası) |
151151233 |
| eCl@ss number, version 12.0 |
27-27-26-01 |
| eCl@ss number, version 11.0 |
27-27-26-01 |
| eCl@ass Numara, Sürümü 9.0 |
27-27-26-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Onaylar
|
cULus CCC |
Genel veriler
| Gövdenin konstrüksiyon şekli |
Norm yapı tasarımı |
| Gövdelerin malzemesi |
Plastik, cam elyaf takviyeli |
| kaldıraçın malzemesi |
Metal tabaka |
| Brüt ağırlık |
249 g |
Genel veriler - Özellikler
| Asansörler için kullanılabilir |
Evet |
| Güvenlik fonksiyonları |
Evet |
| Emniyet kontaktlarının sayısı |
2 |
Güvenlik sınıflandırması
| Normlar, talimatlar |
BG-GS-ET-15 EN ISO 13849-1 EN IEC 60947-5-1 |
| Mission time |
20 Yıl(lar) |
Güvenlik sınıflandırması - Emniyetli çıkışlar
| B10D Normalde kapalı kontakt (NC) |
20.000.000 operasyon sayısı |
Mekanik veriler
| Devreye alma elemanı |
Makara kolu |
| Makara malzemesi |
lastik |
| Mekanik ömür, minimum |
30.000.000 operasyon sayısı |
| Kumanda hızı, maximum |
2,5 m/s |
| Note (Actuating speed) |
Anahtar eksenine 30° aktüatör açısı ile aktüatör hız |
| Not (değiştirme süresi) |
Değiştirme süresi hareket hızına uygun olarak |
| Aktüatör tork, minimum |
0,3 Nm |
Mekanik veriler - Boyutlar
| Konektör, konektör |
Vida bağlantısı M20 x 1.5 |
| Kablo kesiti, minimum |
0,75 mm² |
| Kablo kesiti, maximum |
2,5 mm² |
| Note |
Kablo kısmı hakkındaki bütün göstergeler iletken yüksüklerini dahil ediyor. |
Mekanik veriler - Boyutlar
| Sensörün boyu |
38 mm |
| Sensörün genişliği |
40,5 mm |
| Sensörün yüksekliği |
176,5 mm |
Ortam koşulları
| Koruma sınıfı |
IP65 IP67 |
| Ambient temperature |
-30 ... +80 °C |
Ortam koşulları
| Nominal izolasyon gerilimi |
500 V |
| Nominal darbeye dayanma gerilimi |
6 kV |
Elektriksel veriler
| Termal test akımı |
10 A |
| N 60947-5-1 uyarınca koşullu nominal kısa devre akımı |
1.000 A |
| Kullanım kategorisi AC-15 |
230 VAC |
| Kullanım kategorisi AC-15 |
4 A |
| Kullanım kategorisi DC-13 |
24 VDC |
| Kullanım kategorisi DC-13 |
4 A |
| Anahtarlama elemanı |
Bistable contact, 2 NC contact |
| Anahtarlama prensibi |
Yavaş hareket |
| Geri gelme süresi, maximum |
2 ms |
| Anahtarlama frekansı |
5.000 /h |
| Malzeme, kontaklar, elektrikli |
AgCdO, kendi kendini temizler, pozitif hareket |
Dil filtresi
Veri sayfası
Çalışma talimatları (ek sayfa/hızlı kılavuz)
UL Sertifikası
CCC sertifikasyonu
SISTEMA-VDMA kütüphanesi
Adobe Reader’ın son sürümünü indirin

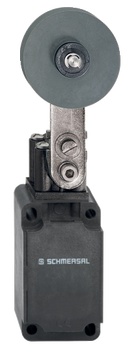

Ürün resmi (katalog özel fotoğraf)
Boyutsal resim temel bileşeni
Boyutsal resim aktüatörü
Boyutsal resim aktüatörü
Monitoring the interlock to EN ISO 14119
Positive break NC contact
Actuated
Not actuated
Normally-open contact
Normally-closed contact
| EU Declaration of Conformity |  |
| Original | SCHMERSAL Industrial Switchgear (Shanghai) Co., Ltd. Cao Ying Road 3336 201712 Shanghai / Qingpu P.R. CHINA Internet: www.schmersal.com.cn |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | Z/T 235, Z/T 236, Z/T 255, Z/T 256, Z/T 335, Z/T 336, Z/T 355, Z 332 |
| Type: | See ordering code |
| Description of the component: | Position switch |
| Relevant Directives: | Low Voltage Directive | 2014/35/EU |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-1:2017 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Shanghai, May 5, 2021 |
 |
| Authorised signature Michele Seassaro Managing Director |
| UK Declaration of Conformity | |
| Company: | SCHMERSAL Industrial Switchgear (Shanghai) Co., Ltd. Cao Ying Road 3336 201712 Shanghai / Qingpu P.R. CHINA www.schmersal.com.cn |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | Z/T 235, Z/T 236, Z/T 255, Z/T 256, Z/T 335, Z/T 336, Z/T 355, Z 332 |
| Type: | See ordering code |
| Description of the component: | Position switches |
| Relevant legislation: | Electrical Equipment (Safety) Regulations | 2016 |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-1:2017 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Shanghai, November 23, 2021 |
|
| Authorised signature Michele Seassaro Managing Director |
Schmersal Turkey Otomasyon Ürünleri ve Hizmetleri Ltd. Şti., Atatürk Mah. Ataşehir Bulvarı No:5, 34758 Ataşehir
Veriler ve ayrıntılar dikkatli bir şekilde kontrol edilmişlerdir. Görüntüler orijinalden farklı olabilir. Daha fazla teknik veri kılavuzda bulunabilir. Teknik değişiklikler ve hatalar olabilir.
