AZM 415-STS30-07
项目编号:
101176899
- 锁定把手
- 适合各种防护
- 适用于EX-AZM 415
订货数据
| 型号 |
AZM 415-STS30-07 |
| 商品编号（订购编号） |
101176899 |
| EAN（欧洲商品编号） |
4030661307299 |
| eCl@aa number，版本：12.0 |
27-27-26-06 |
| eCl@aa number，版本：11.0 |
27-27-26-06 |
| eCl@aa number，版本：9.0 |
27-27-26-06 |
| ETIM 编号，7.0 版 |
EC001487 |
| ETIM 编号，6.0 版 |
EC001487 |
总体数据
| 毛重 |
1,950 g |
机械参数
| 门铰链 |
右侧 |
| 剪切力 |
30,000 N |
| 操动件支架 |
外部 |
发货范围
| 发货范围 |
安全开关/电磁安全锁和操动单元需单独订货：安全开关/电磁安全锁和操动单元需单独订货 |
| 备注（发货范围，号码及类型） |
(尺寸图中标注为灰色的部件） |
| 安装材料的交付范围 |
安全开关的安装底板 |
注意
| 注（通用） |
When using door handle systems with a panic handle, the use of a solenoid interlock with escape release is always required. |
备注 - 尺寸图
| 注意 |
图纸总是以开关的视图显示。 |
语言条件
数据表
操作指南及符合性声明
下载最新版本的Adobe Reader
产品图片（单独目录照片）

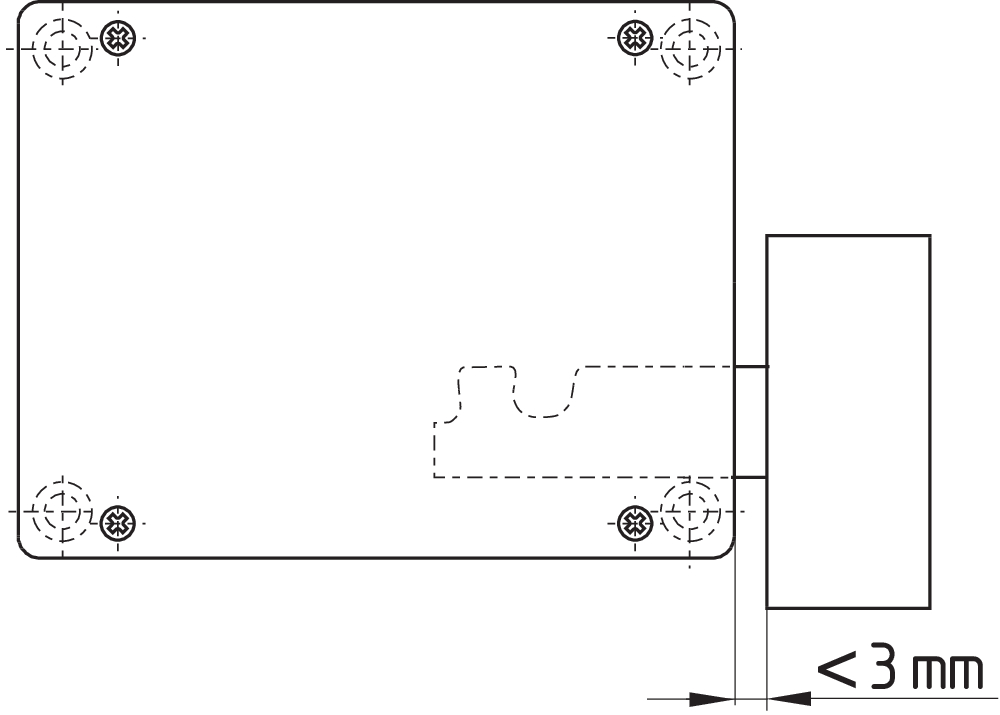

尺寸图 基本组件
尺寸图 其他
