AZM 415-STS30-08
AZM 415-STS30-08
- Maniglia con incastro
- Adatto per tutti i dispositivi di sicurezza
- utilizzabile in combinazione con EX-AZM 415
Dati per l'ordine
| Codice |
AZM 415-STS30-08 |
| Codice articolo (codice d'ordine) |
101176900 |
| EAN (European Article Number) |
4030661307305 |
| eCl@ss number, version 12.0 |
27-27-26-06 |
| eCl@ss number, version 11.0 |
27-27-26-06 |
| Numero eCl@ss, versione 9.0 |
27-27-26-06 |
| ETIM number, version 7.0 |
EC001487 |
| ETIM number, version 6.0 |
EC001487 |
Dati generali
| Peso lordo |
1.460 g |
Dati meccanici
| Apertura porta |
Sinistra |
| Forza di sicurezza |
30.000 N |
| Montaggio azionatore |
Esterno |
Fornitura
| Fornitura |
L'interruttore / la ritenuta di sicurezza e l'azionatore vanno ordinati separatamente. |
| Nota (fornitura, quantità e tipo) |
(parts marked grey in the dimensional drawing) |
| Fornitura del materiale di montaggio |
Piastra di montaggio per finecorsa di sicurezza |
Osservazioni
| Nota (generale) |
When using door handle systems with a panic handle, the use of a solenoid interlock with escape release is always required. |
Osservazioni - Misure
| Osservazioni |
I disegni con le misure sono sempre rappresentati in direzione del finecorsa. |
Filtro lingua
Scheda Tecnica
Manuale d'istruzioni e dichiarazione UE di conformità
Download dell'ultima versione di Adobe Reader
Immagine del prodotto (foto singola per catalogo)

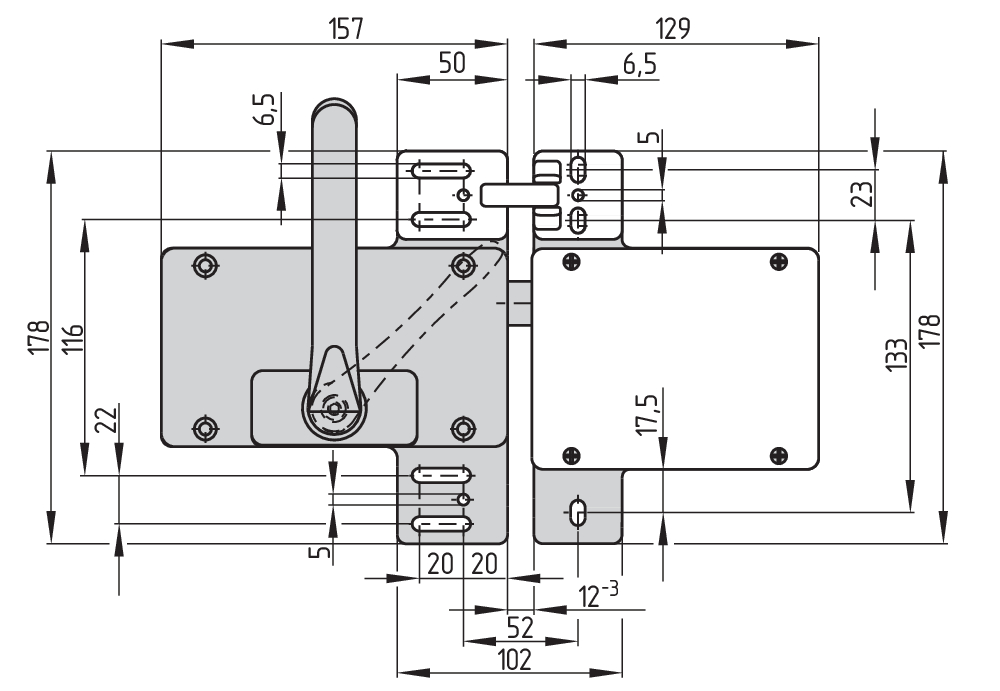

Disegno quotato disp. di base
Esempio di montaggio
ID: kazm4m08
Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni
I dettagli e i dati qui riportati sono stati attentamente verificati. Le immagini possono differire dagli originali. Altri dati tecnici possono essere trovati nei manuali. Salvo modifiche tecniche o errori.
Generato il 29.11.2024, 12:21
