AZ/AZM201-B30-RTAG1P20
品番:
103016781
| 製品タイプの説明: AZ/AZM201-B30-(1)T(2)(3)(4)-(5) |
| (1) | |
| L | 左開き用ドアヒンジ |
| R | 右開き用ドアヒンジ |
| (2) | |
| A | 外側取り付け |
| I | 内側取り付け |
| (3) | |
| G1 | ドアハンドル付き |
| G2 | ドアノブ付き |
| (4) | |
| P1 | 緊急脱出機能付き |
| P20 | 金属製緊急脱出機構付き (外側取り付けのみ) |
| P25 | 緊急脱出機構インセットハンドル付き (外側取り付けのみ) |
| P30/P31 | ロッキングロッド付き（外側取り付けのみ） |
| (5) | |
| なし | ロックアウトタグなし |
| SZ | ロックアウトタグ付き（外側取り付けのみ） |
この型式記号に従って組み合わせられる全ての型式が、提供可能あるいは技術的に実現可能ということではありません。
- 通電されていない状況でも手動のみの緊急脱出
- ヒンジ式保護装置のアクチュエータ
- 簡素かつ直観作動
- 従来のアクチュエータでの傷害の危険性なし。
- 追加ドアハンドル不要
- 扉通り抜け時に突き出し無
注文データ
| Product type description |
AZ/AZM201-B30-RTAG1P20 |
| 部品番号（注文番号） |
103016781 |
| EAN（欧州部品番号） |
4030661509440 |
| eCl@ss番号、バージョン12.0 |
27-27-26-06 |
| eCl@ss番号、バージョン11.0 |
27-27-26-06 |
| eCl@ss番号、バージョン9.0 |
27-27-26-06 |
| ETIM番号、バージョン7.0 |
EC001487 |
| ETIM番号、バージョン6.0 |
EC001487 |
認証
| Note |
Certification in combination with the AZ /AZM 201 devices |
一般データ
| ハウジング 材質 |
グラスファイバー強化熱可塑性樹脂 |
| アクチュエーターの材質 |
亜鉛ダイキャスト |
| 操作部分の材質 |
アルミニウム、樹脂コーティング |
| 緊急脱出 材質 |
金属、樹脂被覆 |
| 総重量 |
1,509 g |
一般データ - 仕様
| 緊急脱出 |
Yes |
機械的データ
| グリップ |
ハンドル |
| 機械的寿命、最小 |
1,000,000 操作 |
| Door hinge |
Right |
| EN ISO 14119 に準拠したクロック時引抜強度 |
2,000 N |
| ロック時引抜強度, 最大 |
2,600 N |
| Actuator mounted |
Outside |
機械的データ - 寸法
| アクチュエーターの長さ |
94 mm |
| アクチュエーターの幅 |
115 mm |
| アクチュエーターの高さ |
115 mm |
| 緊急脱出の長さ |
60 mm |
| 緊急脱出の幅 |
115 mm |
| 緊急脱出の高さ |
115 mm |
納入品目
| 納入時同梱 |
The safety switch / solenoid interlock and the actuator unit must be ordered separately.: The safety switch / solenoid interlock and the actuator unit must be ordered separately. |
言語フィルター
データシート
Operating instructions and Declaration of conformity
Adobe Readerの最新版をダウンロードしてください

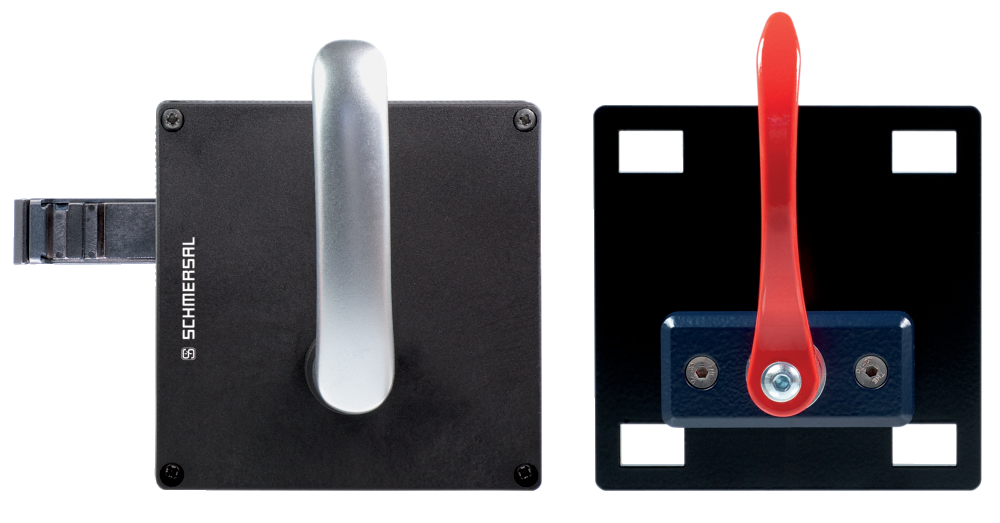

Product picture (catalogue individual photo)

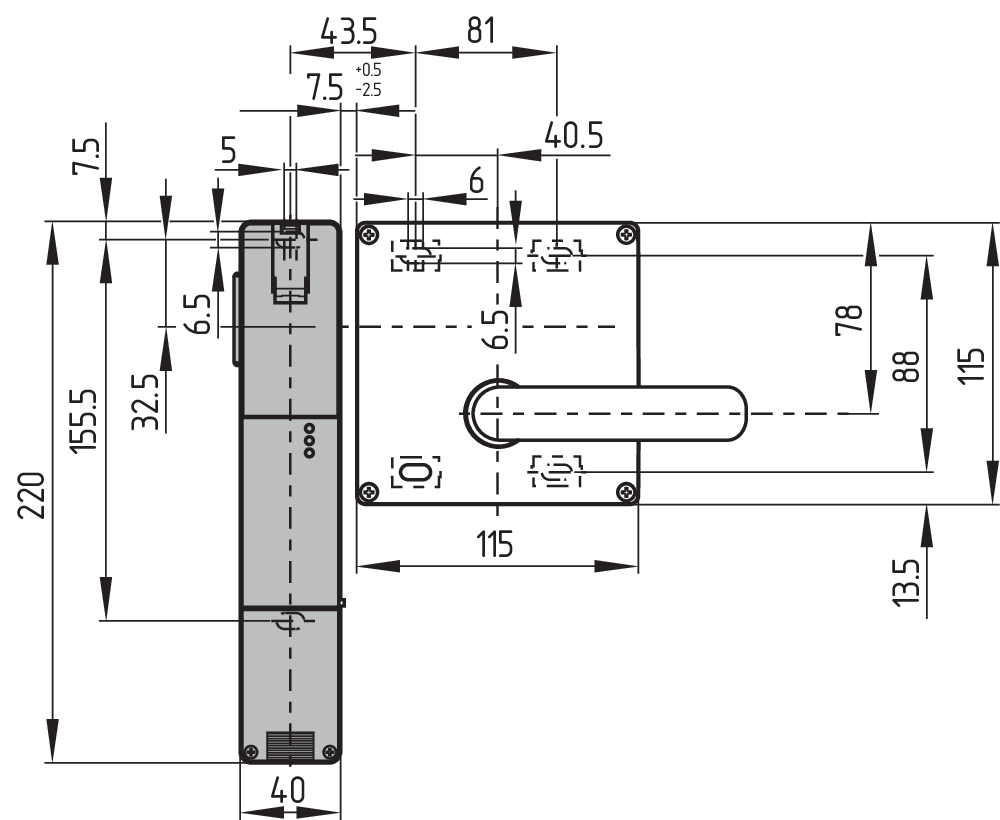

Dimensional drawing basic component

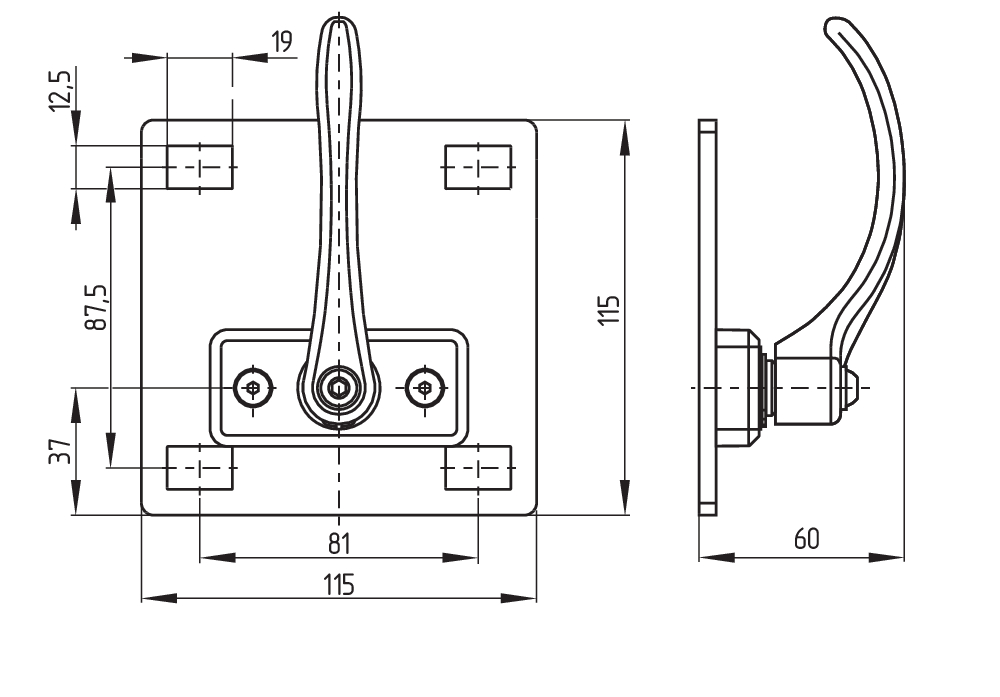

Dimensional drawing actuator
