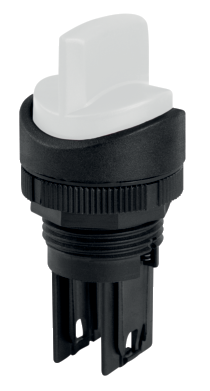

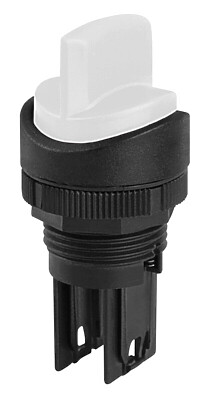

CLA2 45/02

Código do item: 161031258
CLA2 45/02

Downloads

TraceParts Dados CAD
ePLAN Dados
CADENAS CAD Dados
SISTEMA Dados

Código para encomenda

Código ACE Schmersal

13700302
Descrição do tipo de produtos

CLA2 45/02
Número de artigo (Número de encomenda)

161031258
EAN (European Article Number)

7909113036995
Número eCl@ss, versão 12.0

27-37-12-13
Número eCl@ss, versão 11.0

27-37-12-13
Número eCl@ss, versão 9.0

27-37-12-13
Número ETIM, versão 7.0

EC000222
Número ETIM, versão 6.0

EC000222

Propriedades globais

Instruções

EN IEC 60947-5-1

EN IEC 60947-1
Formato

Redondo
Condição de instalação (mecânico)

arbitrariamente
Material dos acionadores

Plástico
Material do anel frontal

Plástico
Material da comutadora rotativa

Plástico
Cor do anel frontal

Preto
Cor do knob

branco
Peso bruto

16 g

Propriedades globais - Características

Possível sondar

Sim
Isolação total

Sim
Número de chave de posição

2

Dados mecânicos

Desbloqueio

sem
Mínima resistência mecânica

100.000 comutações
ângulo de comutação

45 °
Ângulo, Ângulo de comutação da esquerda à direita

45 °
Curso de atuação

4 mm
Força de acionamento, aproximada

0,6 N
Fixação

Porca de centro
Binário de aperto do parafuso

1 Nm

Dados mecânicos - dimensões

Altura

25,8 mm
Cor do anel frontal

29 mm
Comprimento da manopla

25,5 mm
Diâmetro para instalação ou montagem

22,3 mm
Espessura do frontal do painel, mínima

1 mm
Espessura do frontal do painel, máxima

6 mm
Espaçamento

50 x 50 mm

Ambiente

Tipo de proteção

IP65
Temperatura ambiente

-25 ... +60 °C
Resistência a impactos

50 g

Dados elétricos

Frequência de comutação

2.000 /h

ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP

Os dados e informações fornecidas foram cuidadosamente verificados. No entanto as imagens podem divergir do original. Informações técnicas adicionais podem ser encontradas no manual. Alterações técnicas e erros são possíveis.
