CLBG2/16 40
CLBG2/16 40
Downloads
- Diâmetro para instalação ou montagem Ø 22,3 mm
Dispositivo de comando e sinalização em termoplástico
Elementos de contato e iluminação sistema modular
Design ergonômico
Código para encomenda
| Código ACE Schmersal |
1370581640 |
| Descrição do tipo de produtos |
CLBG2/16 40 |
| Número de artigo (Número de encomenda) |
167001500 |
| EAN (European Article Number) |
7895054082507 |
| Número eCl@ss, versão 12.0 |
27-37-12-11 |
| Número eCl@ss, versão 11.0 |
27-37-12-11 |
| Número eCl@ss, versão 9.0 |
27-37-12-11 |
| Número ETIM, versão 7.0 |
EC000223 |
| Número ETIM, versão 6.0 |
EC000223 |
Propriedades globais
| Instruções |
EN IEC 60947-5-1 EN IEC 60947-1 |
| Versão |
Botão de emergência |
| Formato |
Redondo |
| Condição de instalação (mecânico) |
arbitrariamente |
| Material dos acionadores |
Plástico |
| Material do anel frontal |
Plástico |
| Cor do elemento de contato |
Azul |
| Cor do anel frontal |
Preto |
| Peso bruto |
12 g |
Propriedades globais - Características
| iluminável |
Sim |
| Possível sondar |
Sim |
| Isolação total |
Sim |
Dados mecânicos
| Desbloqueio |
sem |
| Mínima resistência mecânica |
5.000.000 comutações |
| Curso de atuação |
4 mm |
| Força de acionamento, aproximada |
9 N |
| Fixação |
Porca de centro |
| Binário de aperto do parafuso |
1 Nm |
Dados mecânicos - dimensões
| Altura |
14 mm |
| Diâmetro total |
29 mm |
| Diâmetro da superfície de contato |
23 mm |
| Cor do anel frontal |
29 mm |
| Diâmetro para instalação ou montagem |
22,3 mm |
| Espessura do frontal do painel, mínima |
1 mm |
| Espessura do frontal do painel, máxima |
6 mm |
| Espaçamento |
50 x 50 mm |
Ambiente
| Tipo de proteção |
IP65 |
| Temperatura ambiente |
-25 ... +40 °C |
| Resistência a impactos |
50 g |
Dados elétricos
| Frequência de comutação |
6.000 /h |

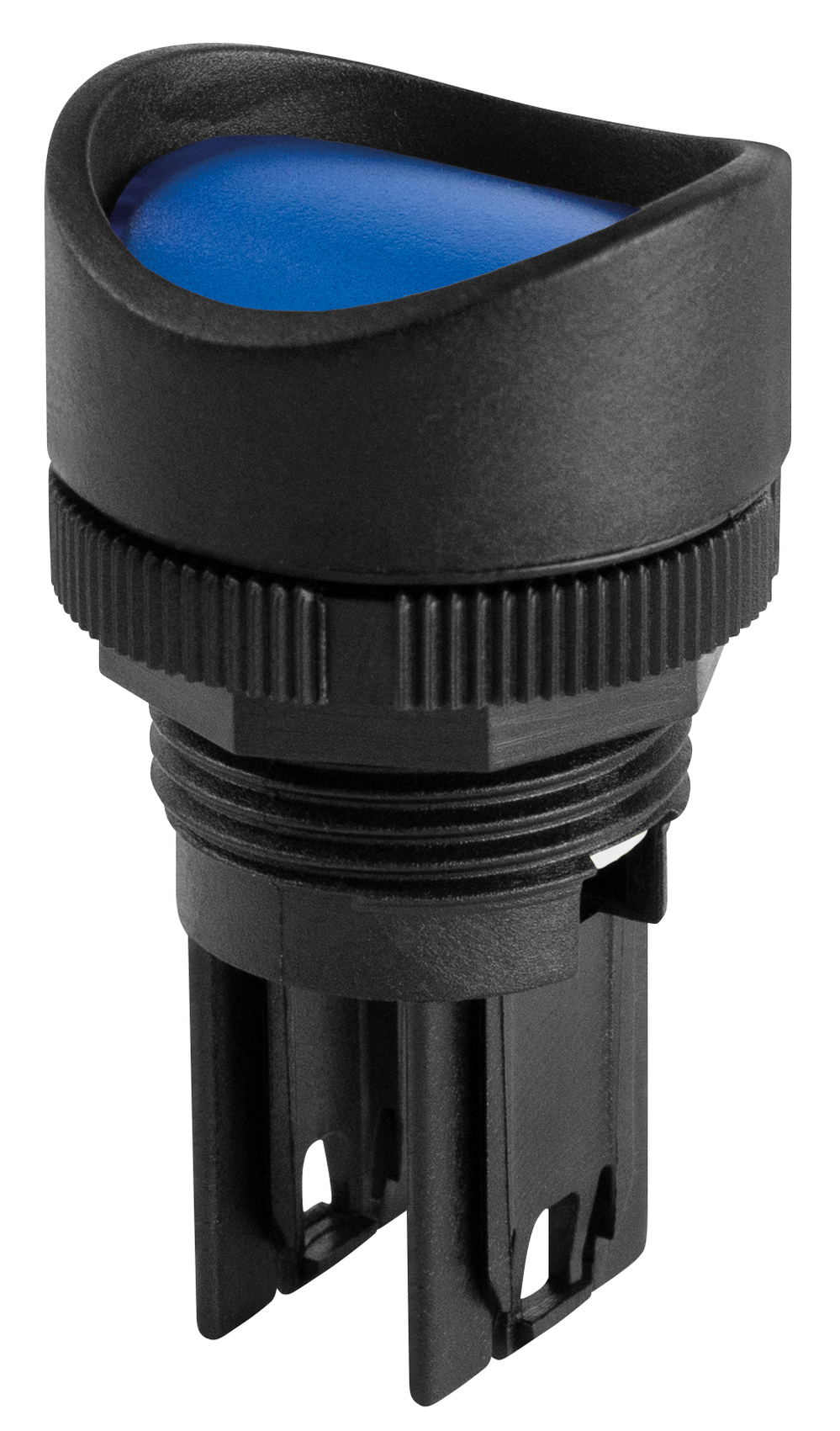

Foto do produto (foto individual do catálogo )
Desenho dimensional componente básico
ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP
Os dados e informações fornecidas foram cuidadosamente verificados. No entanto as imagens podem divergir do original. Informações técnicas adicionais podem ser encontradas no manual. Alterações técnicas e erros são possíveis.
