E220
E220
Downloads
Código para encomenda
| Código ACE Schmersal |
140082 |
| Número de artigo (Número de encomenda) |
167002092 |
| EAN (European Article Number) |
7895054084525 |
| Número eCl@ss, versão 12.0 |
27-37-13-02 |
| Número eCl@ss, versão 11.0 |
27-37-13-02 |
| Número eCl@ss, versão 9.0 |
27-37-13-02 |
| Número ETIM, versão 7.0 |
EC000041 |
| Número ETIM, versão 6.0 |
EC000041 |
Propriedades globais
| Instruções |
EN IEC 60947-5-1 EN IEC 60947-1 |
| Versão |
Elemento de contato |
| Formato |
Ação lenta |
| Material do invólucro |
Plástico, termoplástico reforçado com fibra de vidro, auto-extinção de fogo |
| Peso bruto |
55 g |
Propriedades globais - Características
| Retenção |
Sim |
| Número de normalmente abertos |
2 |
Dados mecânicos
| Instruções de instalação |
acopláveis |
| Desbloqueio |
Empurrar para desbloquear |
| Mínima resistência mecânica |
5.000.000 comutações |
| Percurso de abertura, obrigatório |
2 mm |
| Extensão da abertura dos contatos |
6 |
Dados mecânicos - dimensões
| Type of electrical connection |
M3.5 screw terminals |
| Secção mínima dos cabos de conexão, |
0.5 mm², flexível 0,75 mm², rígido |
| Secção máxima dos cabos de conexão, |
2.5 mm², rígido 1.5 mm², flexível |
| Orientação (secção dos cabos de conexão) |
Todas as indicações sobre a secção dos cabos incluem os fios condutores. |
| Binário de aperto dos terminais |
1 Nm |
Dados mecânicos - dimensões
| Comprimento |
41 mm |
| Largura |
27,5 mm |
| Altura |
60,5 mm |
Ambiente
| Tipo de proteção do compartimentos de comutação |
IP40 |
| Tipo de proteção do bornes ou terminais |
IP20 |
| Temperatura ambiente |
-25 ... +60 °C |
Ambiente - Parâmetros de isolamento
| Medição de isolação da tensão |
500 V |
Dados elétricos
| Corrente de ensaio térmico |
10 A |
| Categoria de aplicação AC-15 |
250 VAC |
| Categoria de aplicação AC-15 |
10 A |
| Categoria de aplicação DC-13 |
24 VDC |
| Categoria de aplicação DC-13 |
2,75 A |
| Princípio de comutação |
Comutação lenta |
| Frequência de comutação |
3.000 /h |
| Elemento de comutação |
Contato normalmente aberto (NA) |
| Etiquetagem dos contatos |
13 - 14 23 - 24 |

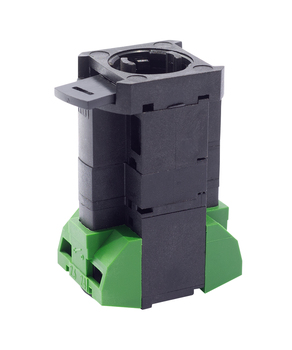

Foto do produto (foto individual do catálogo )
ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP
Os dados e informações fornecidas foram cuidadosamente verificados. No entanto as imagens podem divergir do original. Informações técnicas adicionais podem ser encontradas no manual. Alterações técnicas e erros são possíveis.
