VZ 302/16
Código do item:
167002292
VZ 302/16
Código do item:
167002292
Downloads
TraceParts
Dados CAD
ePLAN
Dados
CADENAS
CAD Dados
SISTEMA
Dados
Código para encomenda
| Código ACE Schmersal |
17228616 |
| Número de artigo (Número de encomenda) |
167002292 |
| EAN (European Article Number) |
7895054138570 |
| Número eCl@ss, versão 12.0 |
27-37-12-11 |
| Número eCl@ss, versão 11.0 |
27-37-12-11 |
| Número eCl@ss, versão 9.0 |
27-37-12-11 |
| Número ETIM, versão 7.0 |
EC000223 |
| Número ETIM, versão 6.0 |
EC000223 |
Propriedades globais
| Instruções |
EN IEC 60947-5-1 EN IEC 60947-1 |
| Versão |
Sinaleiro Luminoso |
| Formato |
Redondo e faceado |
| Condição de instalação (mecânico) |
arbitrariamente |
| Tipo de selagem |
Vedações |
| Material do invólucro |
Plástico |
| Material do anel frontal |
Zamac |
| Cor do invólucro |
Azul |
| Cor do anel frontal |
Cromado |
| Peso bruto |
80 g |
Propriedades globais - Características
| iluminável |
Sim |
| Flange de fixação |
Sim |
| Isolação total |
Sim |
Dados mecânicos
| Desbloqueio |
sem |
| Fixação |
Porca de centro |
| Binário de aperto do parafuso |
1 Nm |
Dados mecânicos - dimensões
| Altura |
7,5 mm |
| Diâmetro total |
36 mm |
| Diâmetro do invólucro |
36 mm |
| Cor do anel frontal |
36 mm |
| Diâmetro para instalação ou montagem |
30,3 mm |
| Espessura do frontal do painel, mínima |
1 mm |
| Espessura do frontal do painel, máxima |
6 mm |
| Espaçamento |
50 x 50 mm |
Ambiente
| Tipo de proteção |
IP65 |
| Temperatura ambiente |
-25 ... +40 °C |
| Resistência a impactos |
50 g / 20 ms |

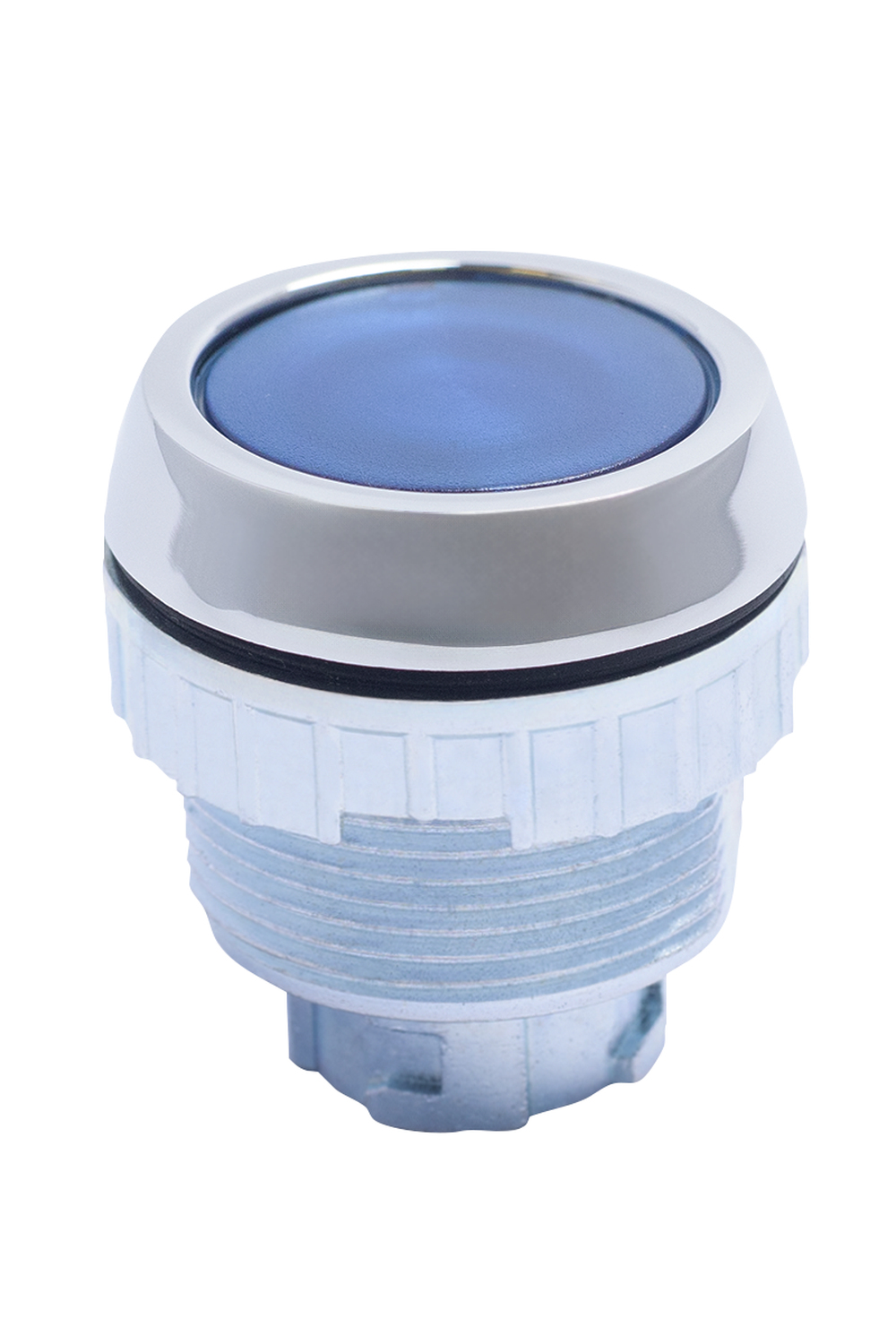

Foto do produto (foto individual do catálogo )
ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP
Os dados e informações fornecidas foram cuidadosamente verificados. No entanto as imagens podem divergir do original. Informações técnicas adicionais podem ser encontradas no manual. Alterações técnicas e erros são possíveis.
