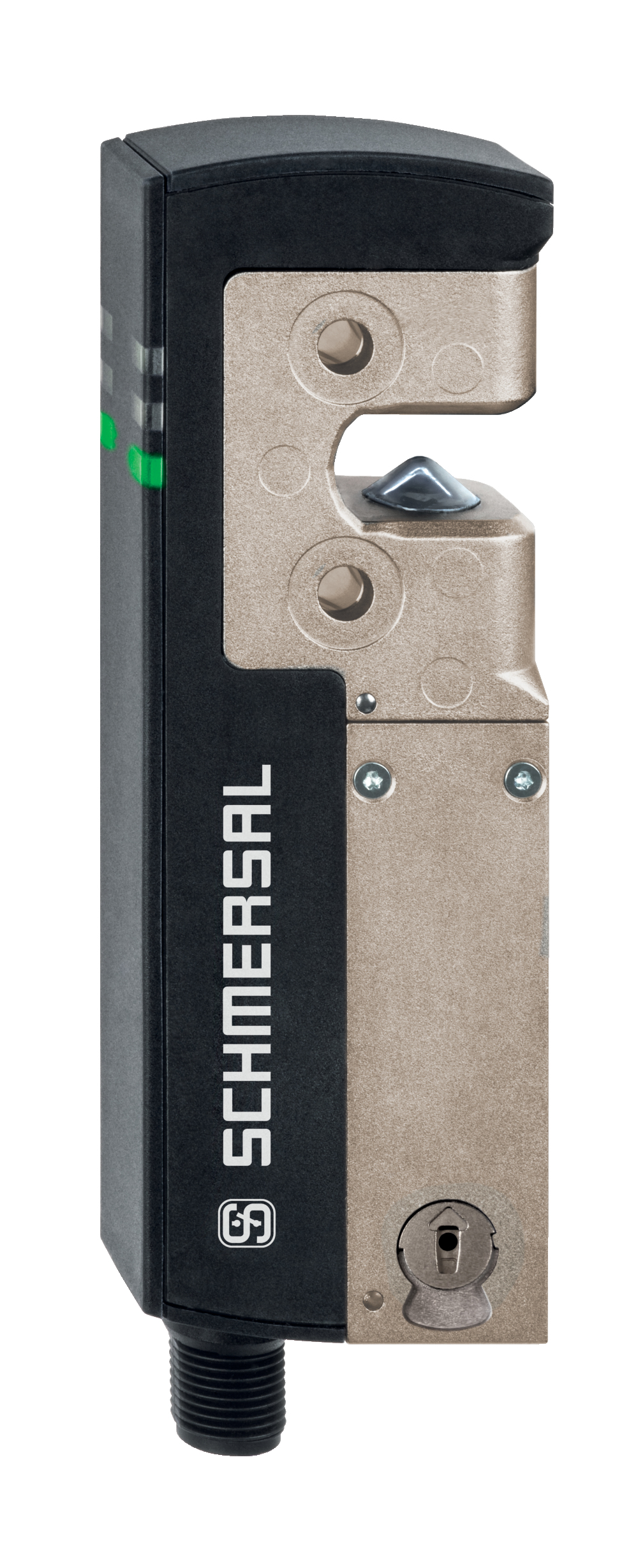

AZM40Z-ST-1P2P-PH

Numéro d'article: 103037333

Désignation produit:
AZM40(1)-(2)-ST-1P2P-(3)

(1)
ZSurveillance de l’interverrouillage >
BSurveillance de l’actionneur

(2)
SansCodage standard
I1Codage individuel
I2Codage individuel, re-apprentissage multiple

(3)
SansFraisages pour vis à tête noyée (standard)
PHBoîtier plat pour vis saillantes
Il est possible que certains appareils suivant cet exemple de commande ne soient pas livrables et/ou techniquement réalisables.
  • Forme compacte, plate
  • 119,5 mm x 40 mm x 20 mm
  • Tenue à l'arrachement élevée max. 2000 N
  • Force de maintien 40 N
  • Protection antifraude en fonction des besoins par la technologie RFID
  • Variantes avec niveau de codage individuel "élevé" selon ISO 14119
  • Une seule version pour protecteurs pivotants et coulissants
  • Grâce à sa flexibilité , l' actionneur peut attaquer l' interverrouillage dans un rayon de 180°.
  • Montage symétrique, vissage des deux côtés

Exemple de commande

Désignation de type du produit

AZM40Z-ST-1P2P-PH

Référence d’article (n° de commande)

103037333

EAN (European Article Number)

4030661543741

eCl@ss number, version 12.0

27-27-26-03

eCl@ss number, version 11.0

27-27-26-03

Numéro eCl@ss, version 9.0

27-27-26-03

ETIM number, version 7.0

EC002593

ETIM number, version 6.0

EC002593

Homologations - Règlementations

Certificats

TÜV

cULus

FCC

IC

ANATEL

Caractéristiques globales

Règlementations

EN ISO 13849-1

EN ISO 14119

EN IEC 60947-5-3

EN IEC 61508

Information générale

Codage universel

Codage selon EN ISO 14119

faible

Mode d’action

RFID

Frequency band RFID

125 kHz

Transmitter output RFID, maximum

-6 dB/m

Matériau du boîtier

Light alloy die cast and plastic (glass-fibre reinforced thermoplastic)

Temps de réaction, max.

100 ms

Durée du risque, max.

200 ms

Temps de réponse des sorties de sécurité en cas de coupure par les entrées de sécurité, maximum

1,5 ms

Poids brut

302 g

Données générales - Caractéristiques

Surveillance de l’interverrouillage

Oui

Maintien

Oui

déverrouillage manuel

Oui

Détection des courts-circuits

Oui

Détection des courts-circuits transversaux

Oui

Connexion en série

Oui

Fonctions de sécurité

Oui

Afficheur intégré, état

Oui

Nombre de contacts de sécurité

2

Classification

Normes de référence

EN ISO 13849-1

EN IEC 61508

Classification de sécurité - Fonction d' interverrouillage

Performance Level, jusqu'à

e

Catégorie

4

Valeur PFH

1,10 x 10⁻⁹ /h

Valeur PFD

8,90 x 10⁻⁵

Safety Integrity Level (SIL), adapté pour

3

Durée d'utilisation

20 année(s)

Classification de sécurité - Fonction de verrouillage

Performance Level, jusqu'à

d

Catégorie

2

Valeur PFH

3,00 x 10⁻⁹ /h

Valeur PFD

2,40 x 10⁻⁴

Safety Integrity Level (SIL), adapté pour

2

Durée d'utilisation

20 année(s)

Données mécaniques

Principe de verrouillage

bistable

Mechanical life, locking cycles

1000000 manœuvres

Mechanical life, actuator cycles

200000 manœuvres

Force de retenue conforme à la norme EN ISO 14119

2000 N

Force de retenue, max.

2600 N

force de maintien

40 N

Note (Latch force)

+/- 25%

Vitesse d'attaque, max.

0,5 m/s

Fixation

Trous de fixation plans

Exécution des vis de fixation

2x M5

Tightening torque of the fixing screws, minimum

4 Nm

Couple de serrage pour les vis de fixation, max.

6 Nm

Note

Observe the maximum tightening torque of the fixing screws used.

Données mécaniques - Distances de commutation selon EN IEC 60947-5-3

Intervalle de commutation protégé MARCHE

1 mm

Intervalle de commutation protégé ARRET

8 mm

Données mécaniques – technique de connexion

Length of sensor chain, maximum

30 m

Note (length of the sensor chain)

Cable length and cross-section change the voltage drop dependiing on the output current

Note (series-wiring)

Unlimited number of devices, oberserve external line fusing, max. 31 devices in case of serial diagnostic SD

Connecteur de raccordement

Connecteur M12, 8 pôles, codage A

Données mécaniques - Dimensions

Longueur du capteur

119,5 mm

Largeur du capteur

40 mm

Hauteur du capteur

20 mm

Conditions ambiantes

Etanchéité

IP67

IP66

Ambient temperature

+0 ... +55 °C

Storage and transport temperature

-40 ... +85 °C

Humidité relative, max.

93 %

Remarque (humidité relative)

sans condensation

non givrant

Tenue aux vibrations selon EN 60068-2-6

10…55 Hz, amplitude 1 mm

Tenue aux chocs mécaniques

30 g / 11 ms

Degré de protection

III

Hauteur d'installation autorisée au-dessus de NN, maximum

2000 m

Conditions ambiantes - Valeur d'isolation

Tension assignée d'isolement

32 VDC

Tension assignée de tenue aux chocs

0,8 kV

Catégorie de surtension

III

Degré d'encrassement selon VDE 0100

3

Données électriques

Operating voltage

24 VDC -15 % / +10 %

Courant hors charge électrique, maximum

100 mA

Current consumption magnet at switching moment, peak

600 mA / 100 ms

Rated operating voltage

24 VDC

Courant permanent

1200 mA

Courant de court-circuit nominal selon EN 60947-5-1

100 A

External wire and device fuse rating

2 A gG

Temporisation à la mise sous tension, maximum

4000 ms

Fréquence de commutation, max.

0,25 Hz

Utilisation category DC-12

24 VDC / 0,05 A

Fusible recommandé, max.

2 A

Données électriques - Commande de l'électroaimant IN

Description, commande de l'électro-aimant

IN

Seuils de commutation des entrées magnétiques

-3 V … 5 V (Low)

15 V … 30 V (High)

Magnet switch-on time

100 %

Test pulse duration, maximum

5 ms

Test pulse interval, minimum

40 ms

Classification ZVEI CB24I, creux

C0

Classification ZVEI CB24I, source

C1

C2

C3

Current consumption at 24V, minimum

10 mA

Current consumption at 24V, maximum

15 mA

Données électriques - Entrées de sécurité tout-ou-rien

Description, entrées de sécurité

X1 and X2

Seuils de commutation des entrées de sécurité

−3 V … 5 V (Low)

15 V … 30 V (High)

Consommation électrique des entrées de sécurité à 24V

5 mA

Test pulse duration, maximum

1 ms

Test pulse interval, minimum

100 ms

Classification ZVEI CB24I, creux

C1

Classification ZVEI CB24I, source

C1

C2

C3

Données électriques - Sorties de sécurité

Description, sorties de sécurité

Y1 et Y2

Courant assigné de service (entrées de sécurité)

250 mA

Mise en œuvre

protégé contre les courts-circuits, commutation P

Chute de tension Ud, max.

2 V

Courant restant

0,5 mA

Tension, catégorie d'utilisation DC-12

24 VDC

Courant, catégorie d'utilisation DC-12

0,25 A

Tension, catégorie d'utilisation DC-13

24 VDC

Courant, catégorie d'utilisation DC-13

0,25 A

Test pulse interval, typical

1000 ms

Test pulse duration, maximum

0,5 ms

Classification ZVEI CB24I, source

C2

Classification ZVEI CB24I, creux

C1

C2

Données électriques - Sortie diagnostique "OUT"

Description, sorties diagnostiques

OUT

Mise en œuvre

protégé contre les courts-circuits, commutation P

Chute de tension Ud, max.

2 V

Tension, catégorie d'utilisation DC-12

24 VDC

Courant, catégorie d'utilisation DC-12

0,05 A

Tension, catégorie d'utilisation DC-13

24 VDC

Courant, catégorie d'utilisation DC-13

0,05 A

Indication d'état par

Remarque (indicateurs d'état à LED)

Etat de fonctionnement: LED jaune

Erreur défaut fonctionnel: LED rouge

Tension d'alimentation UB: LED verte

Affectation des broches

Broche 1

A1 Tension d'alimentation UB

Broche 2

X1 Entrée de sécurité 1

Broche 3

A2 GND

Broche 4

Y1 Sortie de sécurité 1

Broche 5

OUT Sortie diagnostic "OUT"

Broche 6

X2 Entrée de sécurité 2

Broche 7

Y2 Sortie de sécurité 2

Broche 8

IN Electro-aimant

Accessoires

Recommandation (actionneur)

AZM40-B1-PH
