AZ 17-02ZRI B6R
AZ 17-02ZRI B6R
| Typebenaming van het product: AZ 17-(1)Z(2)I-(3)-(4)-(5) |
| (1) | |
| 11 | 1 maakcontact (NO) / 1 verbreekcontact (NC) |
| 02 | 2 verbreekcontacten (NC) |
| (2) | |
| zonder | Arrêteerkracht 5 N |
| R | Arrêteerkracht 30 N |
| (3) | |
| zonder | Kabelwartels M16 |
| ST | Stekker M12 x 1 |
| (4) | |
| B1 | Bediensleutel B1 |
| B5 | Bediensleutel B5 |
| B6L | Bediensleutel B6L |
| B6R | Bediensleutel B6R |
| (5) | |
| 1637 | vergulde contacten |
- kabelwartels M16
- rechtsuitvoering
- Voor zeer kleine bedieningsradii via de smalle en brede kant van de bedieningssleutel
- Kunststofbehuizing
- Dubbel geïsoleerd
- Lange levensduur
- 30 mm x 60 mm x 30 mm
- kleine bouwvorm
- Individuele codering
- Codeerniveau HOOG volgens ISO 14119
- Hoge contactzekerheid bij lage stromen
- Ongevoelig voor vervuiling
- Sleufafsluitstrip inbegrepen in de levering
- 8 bedieningsvlakken
Bestelvoorbeeld
| Typebenaming van het product |
AZ 17-02ZRI B6R |
| Artikelnummer (bestelnummer) |
101136310 |
| EAN (Europees Artikel Nummer) |
4030661280431 |
| eCl@ss number, version 12.0 |
27-27-26-02 |
| eCl@ss number, version 11.0 |
27-27-26-02 |
| eCl@ss nummer, versie 9.0 |
27-27-26-02 |
| ETIM number, version 7.0 |
EC002592 |
| ETIM number, version 6.0 |
EC002592 |
Algemene gegevens
| Voorschriften |
EN ISO 13849-1 EN ISO 14119 EN IEC 60947-5-1 |
| Codeerniveau volgens EN ISO 14119 |
hoog |
| Werkingsprincipe |
elektromechanisch |
| Materiaal van de behuizing |
Kunststof, glasvezelversterkte thermoplast, zelfdovend |
| Materiaal van de bedieningssleutel |
Roestvrij staal |
| Brutogewicht |
115 g |
Algemene gegevens - Eigenschappen
| Arrêteerkracht |
Ja |
| Aantal aanlooprichtingen |
2 |
| Aantal veiligheidscontacten |
2 |
| Aantal kabeldoorvoeren |
1 |
Classificatie
| Normen, voorschriften: |
EN ISO 13849-1 EN IEC 60947-5-1 |
| Performance Level, tot |
c |
| Categorie volgens EN ISO 13849 |
1 |
| B10D Normally-closed contact (NC) |
2.000.000 schakelingen |
| Note |
Electrical life on request. |
| Gebruiksduur |
20 Jaar (Jaren) |
Classificatie - Foutuitsluiting
| Opgelet: |
Bruikbaar wanneer een foutuitsluiting voor een gevaarlijke beschadiging van de 1-kanalige mechaniek toegelaten is en voldoende bescherming tegen manipulatie gegarandeerd is. |
| Performance Level, tot |
d |
| Categorie volgens EN ISO 13849 |
3 |
| Note |
for 2-channel use and with suitable logic unit. |
| Gebruiksduur |
20 Jaar (Jaren) |
Mechanische gegevens
| Mechanische levensduurduur, minimum |
1.000.000 schakelingen |
| Arrêteerkracht |
30 N |
| gedwongen verbrekingsweg |
11 mm |
| Positive break force per NC contact, minimum |
17 N |
| Gedwongen verbrekingskracht, minimum |
34 N |
| Max. bedieningssnelheid |
2 m/s |
| Bevestiging |
Schroeven |
| Uitvoering van de bevestigingsschroeven |
2x M5 |
| Tightening torque of the fastening screws for the housing cover, minimum |
0,7 Nm |
| Tightening torque of the fastening screws for the housing cover, maximum |
1 Nm |
| Note |
Torx T10 |
Mechanische gegevens - Aansluittechniek
| Kabelingang |
M 16 x 1,5 |
| Draaddoorsnede, minimum |
0,75 mm² |
| Kabeldoorsnede, maximum |
1 mm² |
| Opmerking (kabeldoorsnede) |
Alle specificaties inclusief adereindhulzen. |
| Allowed type of cable |
flexible |
Mechanische gegevens - Afmetingen
| Lengte van de sensor |
30 mm |
| Breedte van de sensor |
30 mm |
| Hoogte van de sensor |
85 mm |
Omgevingsvoorwaarden
| Afdichtingsgraad |
IP67 |
| Ambient temperature |
-30 ... +80 °C |
| Opslag- en transporttemperatuur, minimum |
-30 °C |
| Opslag- en transporttemperatuur, maximum |
+85 °C |
| Toegelaten opstelhoogte boven NN, maximum |
2.000 m |
Omgevingsvoorwaarden - Isolatieparameters
| Nominale isolatiespanning Ui |
250 VAC |
| Nominale impulsspanningsvastheid Uimp |
4 kV |
| Overspanningscategorie |
III |
| Vervuilingsgraad volgens IEC/EN 60664-1 |
3 |
Elektrische gegevens
| Thermische stroom |
10 A |
| Voorwaardelijke nominale kortsluitstroom volgens EN 60947-5-1 |
1.000 A |
| Schakelelement |
Verbreekcontact (NG) |
| Schakelprincipe |
Tastschakeling, gedwongen verbrekend contact |
| Schakelfrequentie |
2.000 /h |
| Materiaal van de contacten, elektrisch |
Zilver |
Elektrische gegevens - Veiligheidscontacten
| Spanning, gebruikscategorie AC-15 |
230 VAC |
| Stroom, gebruikscategorie AC-15 |
4 A |
| Spanning, gebruikscategorie DC-13 |
24 VDC |
| Stroom, gebruikscategorie DC-13 |
4 A |
Leveringsomvang
| Leveringsomvang |
Bedieningssleutel kan niet bijbesteld worden! Gleufsluitingen voor het stofdicht afdekken van de ongebruikte openingen |
Opmerking
| Opmerking (algemeen) |
De bedieningssleutel is niet apart leverbaar. |
Taalfilter
Datasheet
Bedieningshandleiding en conformiteitsverklaring
CCC certificaat
Goedkeuringscertificaat
Brochure
Download de nieuwste versie van Adobe Reader

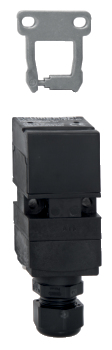

Foto van het product (individuele catalogusfoto)
Maatschets basistoestel
Maatschets bedieningssleutel
Schakelwegdiagram
Contact gesloten
Contact geopend
Instelbereik
Insteekpunt
Gedwongen verbrekingsweg/-hoekContactschema
Bewaking van de veiligheidsvergrendeling volgens ISO 14119
gedwongen verbrekend contact
bediend
niet-bediend
NO-contact
NG-contact
Montagevoorbeeld
ID: kaz17m02
Bedieningsradius
| EU-conformiteitsverklaring |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Verklaring: | Hiermee verklaren wij dat de hieronder beschreven producten op grond van hun ontwerp en constructie beantwoorden aan de relevante Europese Richtlijnen. |
| Benaming van de component: | AZ 17 I |
| Type: | zie bestelsleutel |
| Beschrijving van de component: | Gedwongen verbrekende positieschakelaar met gescheiden bediensleutel voor veiligheidsfuncties |
| Geharmoniseerde Richtlijnen: | Machinerichtlijn | 2006/42/EG | |
| RoHS-Richtlijn | 2011/65/EU |
| Toegepaste normen: | EN 60947-5-1:2017 EN ISO 14119:2013 |
| Gemachtigde voor het samenstellen van de technische documentatie: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Plaats en datum van opstelling: | Wuppertal, 3 augustus 2020 |
 |
| Rechtsgeldige handtekening Philip Schmersal Directeur |
| UK Declaration of Conformity | |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | AZ 17 I |
| Type: | See ordering code |
| Description of the component: | Positive break position switch with separate actuator for safety functions |
| Relevant legislation: | Supply of Machinery (Safety) Regulations The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2008 2012 |
| Designated standards: | EN 60947-5-1:2017 EN ISO 14119:2013 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, June 17, 2022 |
|
| Authorised signature Philip Schmersal Managing Director |
