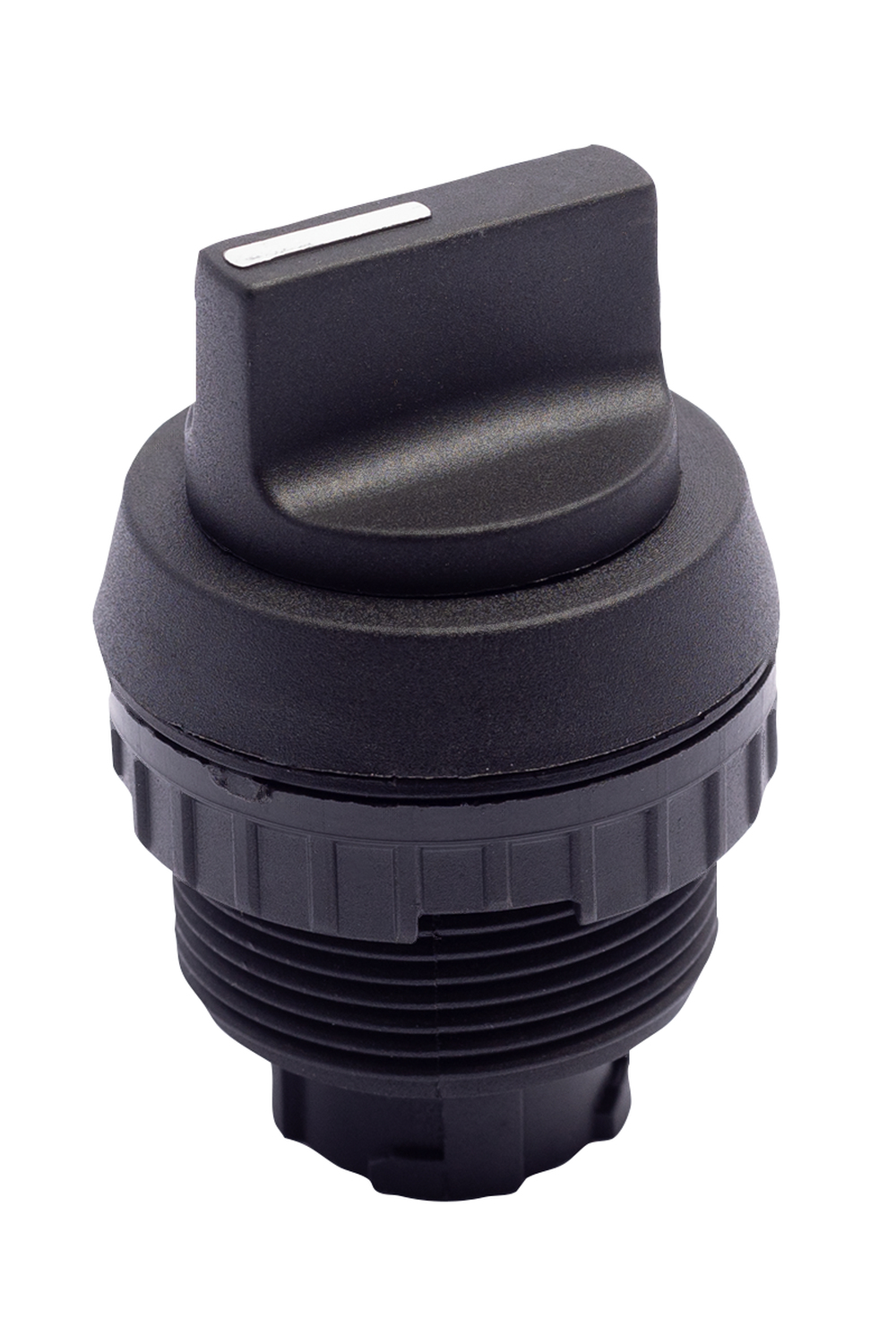

AAP3 45/01

Código do item: 167001847
AAP3 45/01

Downloads

TraceParts Dados CAD
ePLAN Dados
CADENAS CAD Dados
SISTEMA Dados

Código para encomenda

Código ACE Schmersal

13036801
Número de artigo (Número de encomenda)

167001847
EAN (European Article Number)

7895054063407
Número eCl@ss, versão 12.0

27-37-12-13
Número eCl@ss, versão 11.0

27-37-12-13
Número eCl@ss, versão 9.0

27-37-12-13
Número ETIM, versão 7.0

EC000222
Número ETIM, versão 6.0

EC000222

Propriedades globais

Instruções

EN IEC 60947-5-1

EN IEC 60947-1
Versão

Comutador
Formato

Redondo
Condição de instalação (mecânico)

arbitrariamente
Alternar

Curto
Tipo de selagem

Vedações

Material dos acionadores

Plástico
Material do anel frontal

Plástico
Material da comutadora rotativa

Plástico
Cor do anel frontal

Preto
Cor do knob

Preto
Peso bruto

40 g

Propriedades globais - Características

Flange de fixação

Sim
Possível sondar

Sim
Isolação total

Sim
Número de chave de posição

3

Dados mecânicos

Desbloqueio

sem
Mínima resistência mecânica

50.000 comutações
Ângulo de comutação da esquerda

45 °
Ângulo, Ângulo de comutação da esquerda à direita

45 °
Curso de atuação

6 mm
Força de acionamento, aproximada

0,3 N
Fixação

Porca de centro
Binário de aperto do parafuso

1 Nm

Dados mecânicos - dimensões

Altura

24 mm
Cor do anel frontal

36 mm
Comprimento da manopla

26 mm
Diâmetro para instalação ou montagem

30,3 mm
Espessura do frontal do painel, mínima

1 mm
Espessura do frontal do painel, máxima

6 mm
Espaçamento

50 x 50 mm

Ambiente

Tipo de proteção

IP54
Temperatura ambiente

-25 ... +60 °C
Resistência a impactos

50 g / 20 ms

Dados elétricos

Frequência de comutação

1.000 /h

ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP

Os dados e informações fornecidas foram cuidadosamente verificados. No entanto as imagens podem divergir do original. Informações técnicas adicionais podem ser encontradas no manual. Alterações técnicas e erros são possíveis.

Gerado em 01/10/2025 12:27
