Descrição do tipo de produtos: (1)(2) 3(3)-(4)Z(5)-(6)-(7)-(8)-(9) |
(1) | |
Z | Comutação de ação rápida |
T | Comutação lenta (não para AF/S) |
(2) | |
S | Pino de pressão S |
R | Pino de pressão com roldana R |
H | Alavanca basculante com roldana H |
10H | Alavanca tipo haste 10H |
7H | Alavanca basculante com roldana 7H |
1K | Alavanca com roldana 1K |
3K | Alavanca de roldana 3K |
RMS | Roldana de latão |
(3) | |
3 | Formato estreito |
55 | Formato largo |
(4) | |
11 | 1 contato normalmente aberto (NA) / 1 normalmente fechado (NF) |
02 | 2 normalmente fechados (NF) |
20 | 2 Contatos normalmente abertos (NA), (interruptor com 2 contatos NA não são adequados para funções de segurança) |
01/01 | 1 normalmente fechado (NF) à esquerda / 1 normalmente fechado (NF) à direita |
12 | 1 contato normalmente aberto (NA) / 2 normalmente fechados (NF) |
03 | 3 normalmente fechados (NF) |
(5) | |
H | Comutação lenta com escalonamento |
UE | Comutação lenta com sobreposição de contatos |
2272 | Roldana especial, pino com colar |
1183 | Com barra de alumínio |
1699-1 | Parafusos exteriores e braçadeira de aço inoxidável |
(6) | |
G24 | com LED |
(7) | |
sem | Entrada de condutor M20 |
M20 | Cabo de entrada NPT 1/2" |
NPT | Conector M12 com codificação-A (atenção!) As versões com conector podem ser utilizadas apenas em circuitos PELV de acordo com a EN 60204-1.) |
ST | Conector M12 com codificação-B (atenção!) As versões com conector podem ser utilizadas apenas em circuitos PELV de acordo com a EN 60204-1.) |
(8) | |
2138 | Alavanca basculante com roldana 7H para interruptor de posição com função de segurança |
(9) | |
1637 | Contatos dourados |
- Invólucro metálico
- Variedades de elementos de atuação
- Boa resistência contra a ação do óleo e da benzina
- 40,5 mm x 76 mm x 38 mm
- Elementos de atuação reposicionáveis em 4 x 90°
- Desenho de acordo EN 50041
Código para encomenda
Descrição do tipo de produtos |
Z4V7H 335-02Z-RVA-3163 |
Número de artigo (Número de encomenda) |
153053667 |
Número eCl@ss, versão 12.0 |
27-27-06-01 |
Número eCl@ss, versão 11.0 |
27-27-06-01 |
Número eCl@ss, versão 9.0 |
27-27-06-01 |
Número ETIM, versão 7.0 |
EC000030 |
Número ETIM, versão 6.0 |
EC000030 |
Homologações - Instruções
|
CCC |
Propriedades globais
Forma construtiva do compartimento |
Design construtivo padrão |
Material do invólucro |
Metal leve fundido sob pressão |
Material do revestimento do compartimento |
Pintura de fábrica |
Material da alavanca |
Filme metálico |
Classificação
Normas, regulamentos |
BG-GS-ET-15 EN ISO 13849-1 EN IEC 60947-5-1 |
Vida útil |
20 Ano(s) |
Dados mecânicos
Elemento de atuação |
Alavanca basculante com roldana |
material do rolete |
Aço inoxidável (V2A) |
Mínima resistência mecânica |
30.000.000 comutações |
Velocidade de atuação, máximo |
2,5 m/s |
Orientação, velocidade de atuação |
Velocidade de acionamento num ângulo de atuação vertical de 30° |
torque de atuação, mínimo |
0,3 Nm |
Dados mecânicos - dimensões
Conexão, conector |
Ligação por parafuso M20 x 1.5 |
Secção mínima dos cabos de conexão, |
0,75 mm² |
Secção máxima dos cabos de conexão, |
2,5 mm² |
Dados mecânicos - dimensões
Comprimento do sensor |
57,3 mm |
Largura de sensor |
40,5 mm |
Altura do sensor |
171,5 mm |
Ambiente
Tipo de proteção |
IP65 IP67 |
Temperatura ambiente |
-30 ... +80 °C |
Dados elétricos
Corrente de ensaio térmico |
10 A |
Corrente de curto-circuito de acordo com EN 60947-5-1 {A} |
1.000 A |
Categoria de aplicação AC-15 |
230 VAC |
Categoria de aplicação AC-15 |
4 A |
Categoria de aplicação DC-13 |
24 VDC |
Categoria de aplicação DC-13 |
4 A |
Frequência de comutação |
5.000 /h |
Material dos contatos, elétrico |
revestimento de ouro e prata |
Filtro de idioma
Ficha técnica
Manual de instruções (anexo/manual breve)
Certificação CCC
SISTEMA-VDMA Biblioteca/Library
Faça download da versão mais recente do Adobe Reader

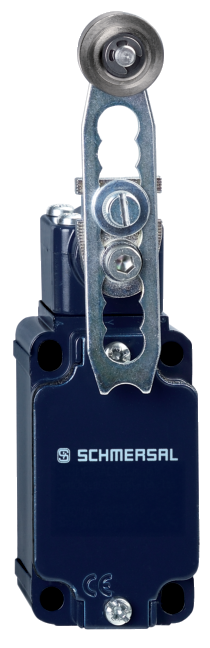

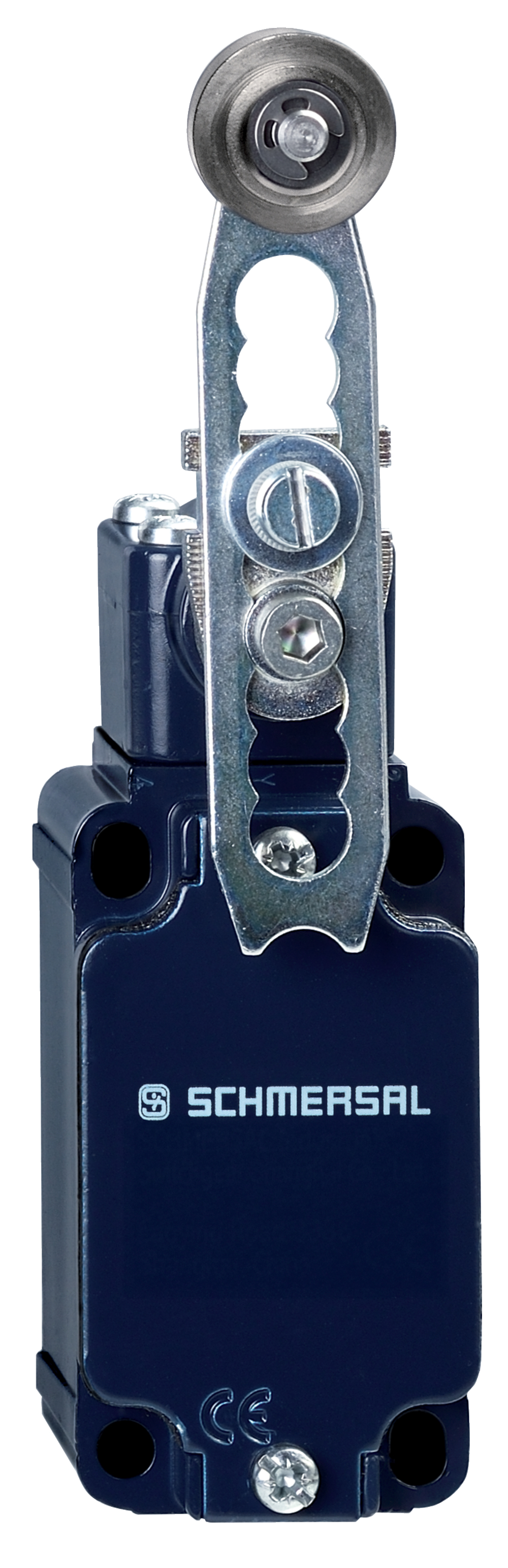

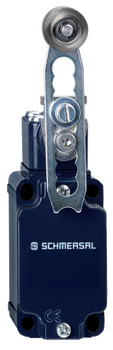

Foto do produto (foto individual do catálogo )
Desenho dimensional componente básico
Desenho dimensional do Atuador
