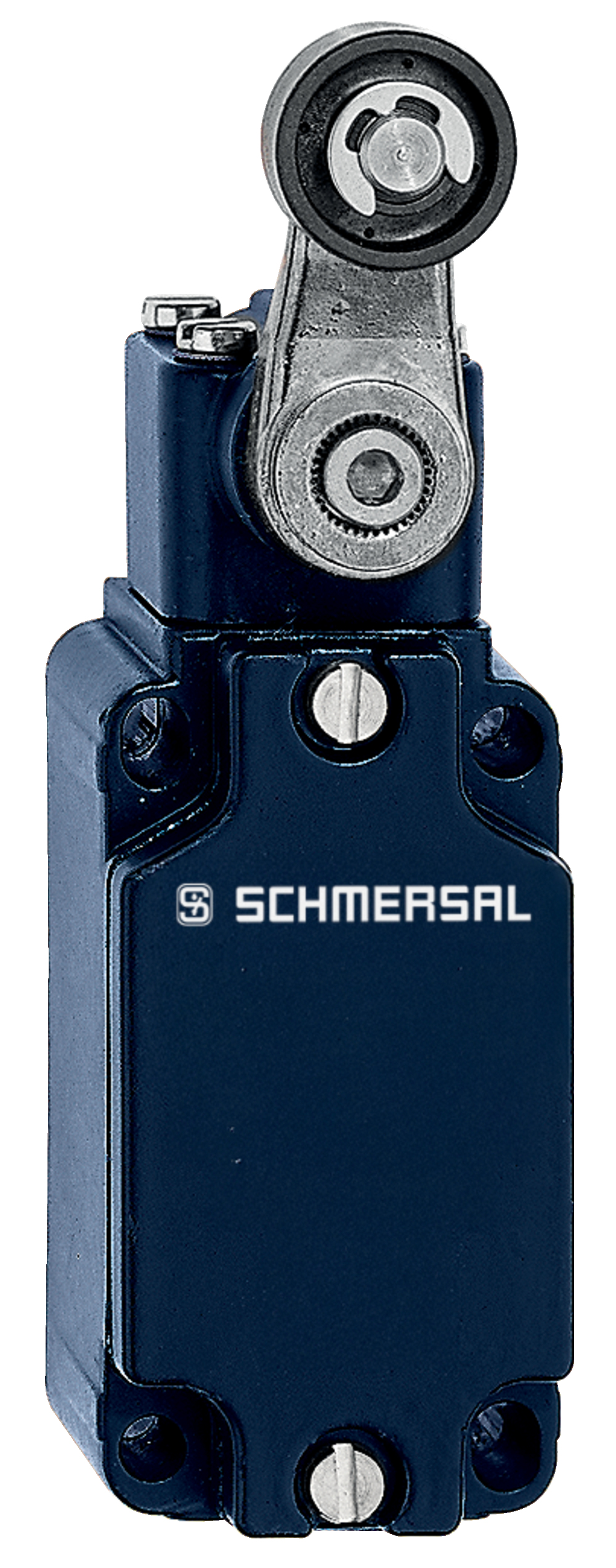

Z4VH 332-11Y-1172

Artikelnummer: 131054584
Z4VH 332-11Y-1172

Downloads

TracePart CAD Data
ePLAN Data
CADENAS CAD Data
SISTEMA Data
  • metallhus
  • Brett utbud av alternativa aktiveringsorgan
  • God beständighet mot olja och bensin
  • 40 mm x 76 mm x 40 mm
  • Aktiveringshuvuden kan vridas om med 4 x 90°
  • 1 kabelgenomföring M 20 x 1.5
  • Stor kontaktbrytning
  • Hög repeternoggrannhet för kopplingspunkterna
  • Guldpläterade massiva silverkontakter
  • Momentkontakt med magnetisk funktion
  • Kopplingssystem separerat från det snabbverkande systemet under förutsättning att kopplingspunkten är oberoende av kontaktslitage
  • Konstruktion enligt EN 50041
  • Armvinkel justerbar i steg om 10°

Beställningsinformation

Produktbeteckning

Z4VH 332-11Y-1172
Artikelnummer (beställningsnummer)

131054584
EAN (European Article Number)

8905236106477
eCl@ss number, version 12.0

27-27-26-01
eCl@ss number, version 11.0

27-27-26-01
eCl@ss nummer, version 9.0

27-27-26-01
ETIM number, version 7.0

EC000030
ETIM number, version 6.0

EC000030

Certifieringar - Föreskrifter

Certifikat

CCC

Globala egenskaper

Föreskrifter

BG-GS-ET-15

EN IEC 60947-5-1
Kaplsing, dimensioner

Norm konstruktionsdesign
Typ av aktiveringsorgan enligt DIN EN 50041

A
Kapslingens material

pressgjuten lättlegering
Kapslingsbeläggningens material

lackerad
Armens material

Metallfilm
Bruttovikt

311 g

Klassificering

Standarder, föreskrifter

EN ISO 13849-1
Mission time

20 År

Säkerhetsklassificering - säkerhetsutgångar

B10D Öppnare (NC)

20 000 000 kopplingar

Mekaniska data

Manövreringselement

Arm med rulle
Rullmaterial

Plast
Mekanisk livslängd, minimum

30 000 000 kopplingar
Aktiveringsmoment, minimum

0,4 Nm

Mekaniska data - Stickkontakt sida B

Connector typ

Female connector

Mekaniska data - mått

Sensorns längd

60,5 mm
Sensorns bredd

40 mm
Sensorns höjd

129,5 mm

Omgivningsförhållanden

Skyddsklass

IP65
Kapslingens skyddsklass

IP40

Ambient conditions - Insulation values

Märkstötspänning

4 kV

Elektriska data

Termisk testström

6 A
Betingad märkkortslutningsström enligt EN 60947-5-1

1 000 A
Brukskategori AC-15

230 VAC
Brukskategori AC-15

2,5 A
kopplingsfrekvens

3 000 /h
Kontakternas material, elektriskt

guldpläterat silver

Schmersal Nordiska AB, F O Petersons gata 28, S-421 31 Västra Frölunda

Alla data och värden har kontrollerats noga. Bilder kan avvika från originalet. Ytterligare tekniska data finns i manualen. Tekniska ändringar och fel förbehålles.
