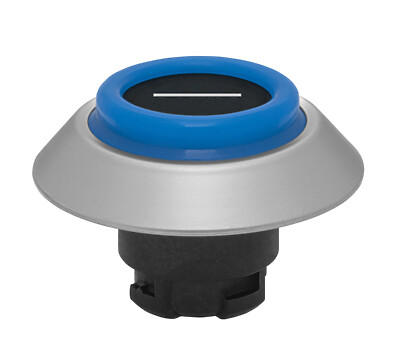

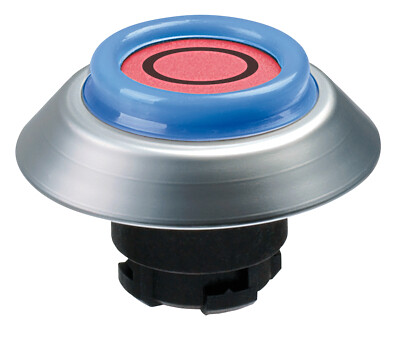

NDT - Trykknap

NDT - Trykknap

  • hygiejnerigtigt design
  • Beskyttelses klasse IP69K
  • Monterings diameter Ø 22,3 mm
Produkttypebetegnelse:

-
(1)DT(8)(2)Nøgleknap
(1)DM(2)Taste med beskyttelsesmembran
(1)DL(8)(2)Signallampe
(1)DLM(2)Signallampe med støvbeskyttelsesmembran
(1)ML(2)Signalgiver med flad kalot
(1)MLH(2)Signalgiver med høj kalot
(1)DP(3)(8)(2)Trykafbryder uden lås
(1)DTP(3)(8)(2)Tryktast uden lås (kun N-program)
(1)DLP(3)(8)(2)Tryktast, belyst, uden lås (kun N-program)
(1)DRR(3)(8)(2)Tryktast med lås, afsikring med drejning og træk (for N-program: trækkes kun)
(1)DRZ(3)(8)(2)Tryktast med lås, afsikring med et træk
(1)WS21(4)(5)Valgtast med 2 låsestillinger
(1)WT21(4)(5) Valgtast med 1 tasteposition
(1)WS32(4)(5) Valgtast med 3 låsestillinger
(1)WT32(4)(5) Valgtast med 2 tastepositioner
(1)WST32(4)(5) Valgtast: koblende, tastende
(1)WTS32(4)(5)Valgtast: tastende, koblende
(1)SS21S(4)(5) Nøgleopereret valgafbryder med 2 låsestillinger
(1)ST21S(4)(5)Nøgleopereret valgafbryder med 1 tasteposition
(1)SS32S(4)(5)Nøgleopereret valgafbryder med 3 låsestillinger
(1)ST32S(4)(5) Nøgle-opereret valgafbryder med 2 tastepositioner, venstre og højre
(1)SST32S(4)(5) Nøgleopereret valgafbryder: koblende, tastende
(1)STS32S(4)(5) Nøgleopereret valgafbryder: tastende, koblende
BBlokeringsprop

(1)
-Betjenings- og signalapparater - R-program
EE-program
NN-program
RR-program

(2)
-Farve, tasteflade
SWSort
GBGul
RTRød
GNGrøn
WSHvid
BLBlå
GRGrå

(3)
-Hoveddiameter trykafbryder
3030 mm
3535 mm
4040 mm
4242 mm
4545 mm
5050 mm
5555 mm
7070 mm

(4)
-Håndtagslængde i mm:
udenkort håndtag
.1langt håndtag

(5)
-Håndtagsfarve
udenGrå
WSHvid

(6)
-Stilling til udtagning af nøgle (3 stillinger):
1venstre position
2midterposition
3højre position

(7)
-Stilling til udtagning af nøgle (2 stillinger):
1venstre position
2højre position

(8)
-Membranfarve (kun N-program)
udenHvid
GR/Sort
BL/Blå
Ikke alle komponent varianter, som er mulige iht. denne produktkode er tilgængelig og/eller teknisk mulig.

Farve på betjeningsdel

Med symbolmærkning

NDTGB/101D

Artikelnummer 101215604

Front element push button

Til artikkel

NDTGR/WS/101H

Artikelnummer 101215635

Front element push button

Til artikkel

NDTGR/WS/301H

Artikelnummer 101215636

Front element push button

Til artikkel

NDTGR/WS/506H

Artikelnummer 101215637

Front element push button

Til artikkel

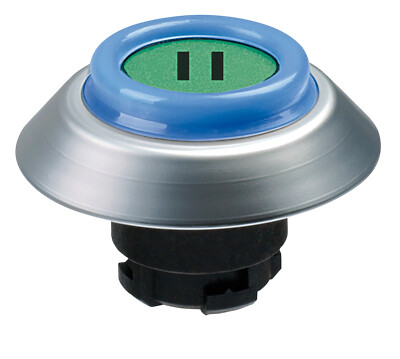

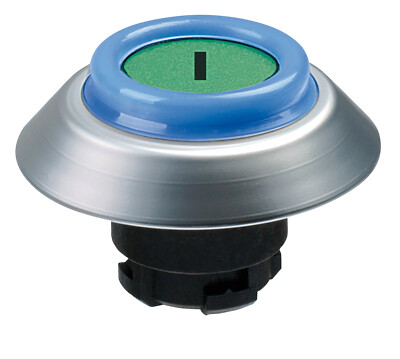

NDTBL/GN/501H

Artikelnummer 103009272

Front element push button

Til artikkel

NDTBL/GN/802H

Artikelnummer 103009273

Front element push button

Til artikkel

NDTBL/RT/504H

Artikelnummer 103009274

Front element push button

Til artikkel

NDTBL/SW/101H

Artikelnummer 103009275

Front element push button

Til artikkel

NDTBL/SW/507H

Artikelnummer 103009276

Front element push button

Til artikkel

NDTBL/SW/508H

Artikelnummer 103009277

Front element push button

Til artikkel

NDTBL/WS/502H

Artikelnummer 103009278

Front element push button

Til artikkel

NDTBL/WS/501H

Artikelnummer 103009559

Front element push button

Til artikkel
