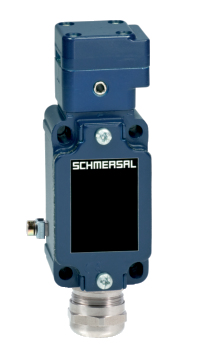

EX-AZ 3350-12ZUEK-U270-3D

Codice prodotto: 101185216
Archivio
EX-AZ 3350-12ZUEK-U270-3D

Downloads

TraceParts CAD
ePLAN Dati
CADENAS CAD Data
SISTEMA Dati
  • Testina di azionamento girata di 270°
  • Ex-Zona 22
  • Custodia di metallo
  • 40,5 mm x 114 mm x 38 mm
  • Maniglia con incastro
  • 1 entrata cavo M 20 x 1.5
  • Centratore per „allineamento porta“ disponibile
  • Elevata sicurezza di contatti con correnti basse
  • Disponibile pinza di bloccaggio SZ 415 contro chiusura involontaria

Dati per l'ordine

Codice

EX-AZ 3350-12ZUEK-U270-3D
Codice articolo (codice d'ordine)

101185216
EAN (European Article Number)

4030661345918

Omologazioni - Prescrizioni

Certificazioni

ATEX (Konformitätserklärung)

Protezione antiesplosione

Protezione​ antideflagrante: prescrizioni

EN IEC 60079-0

EN 60079-31
Zone protezione antideflagrante

22
Categoria della protezione antideflagrante

3D
Contrassegno della protezione antideflagrante

D II 3D Ex tc IIIC T90°C Dc X

Dati generali

Prescrizioni

EN IEC 60947-5-1
Materiale della custodia

pressofuso di lega leggera
Materiale del rivestimento della custodia

verniciato
Peso lordo

195 g

Dati generali - Caratteristiche

quantità di contatti ausiliari

1
quantità di contatti di sicurezza

2

Osservazioni per la sicurezza

Prescrizioni

EN ISO 13849-1
Durata di utilizzo

20 Anno(i)

Osservazioni per la sicurezza - Uscite di sicurezza

B10D contatti d'apertura (NC)

2.000.000 manovre
B10D contatto di chiusura (NO)

1.000.000 manovre
Osservazioni (B10D contatto NO)

con 10% Ie e carico ohmico

Dati meccanici

Durata meccanica, minimo

1.000.000 manovre
Apertura porta

Destra
corsa d'apertura obbligata

10,7 mm
Forza di apertura obbligata, minima

5 N
Osservazioni (forza d'apertura obbligata)

per ciascun contatto NC
Velocità di azionamento, massima

1 m/s
Rotazione castelletto

270 °

Dati meccanici - Tecnologia di collegamento

Connettore di collegamento

Collegamento a vite M20 x 1.5
Serraggio del pressacavo, minimo

6 mm
Serraggio del pressacavo, massimo

12 mm
Sezione di collegamento, minima

0,75 mm²
Sezione di collegamento, massimo

2,5 mm²
Osservazioni

Tutte le indicazioni sulla sezione del cavo includono le bussole del conduttore.

Dati meccanici - Dimensioni

lunghezza del sensore

38 mm
larghezza del sensore

40,5 mm
altezza del sensore

114 mm

Condizioni ambientali

Grado di protezione

IP67
Temperatura ambiente

-10 ... +60 °C

Condizioni ambientali - Valori di isolamento

Tensione d'isolamento nominale

250 VAC
Resistenza alla tensione impulsiva nominale

4 kV

Dati elettrici

Corrente termica continua

10 A
Categoria d'utilizzo AC-15

230 VAC
Categoria d'utilizzo AC-15

4 A
Categoria d'utilizzo DC-13

24 VDC
Categoria d'utilizzo DC-13

4 A
Elemento di commutazione

contatto di chiusura (NO) / contatti d'apertura (NC) /
principio di comando

Commutazione lenta
Materiale dei contatti, elettrici

Argento

Fornitura

Fornitura

Actuator must be ordered separately.

Pressacavo certificato EX

151185216 EX-AZ 3350-12ZUEK-U270-3D
  • Ex-Zona 22
  • Custodia di metallo
  • 40,5 mm x 114 mm x 38 mm
  • Maniglia con incastro
  • 1 entrata cavo M 20 x 1.5
  • Centratore per „allineamento porta“ disponibile
  • Elevata sicurezza di contatti con correnti basse
  • Disponibile pinza di bloccaggio SZ 415 contro chiusura involontaria
EU Conformity Declaration
Pdf
Dichiarazione di conformità UE LOG_COM_lo1de01s
Original



K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Dichiarazione:Si dichiara con la presente che i seguenti componenti, sulla base della loro progettazione e costruzione, sono conformi ai requisiti delle direttive europee sotto elencate.
Denominaz. del componente:EX-AZ 3350
Tipo:vedere codice prodotto
Marcatura:D II 3D Ex tc IIIC T90°C Dc X
Descrizione del componente:Interruttore di posizione ad apertura obbligata con azionatore separato per funzioni di sicurezza
Direttive rilevanti:Direttiva Macchine2006/42/EG
 Direttiva per la protezione contro le esplosioni (ATEX)2014/34/EU
 Direttiva RoHS2011/65/EU
Norme armonizzate correlate:EN 60947-5-1:2017 + AC:2020
EN IEC 60079-0:2018
EN 60079-31:2014
La conformità alla Direttiva ATEX 2014/34/UE è dichiarata dal produttore senza coinvolgimento di un organismo di valutazione della conformità.
Responsabile per la documentazione tecnica:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Luogo e data di emissione:Wuppertal, 12 settembre 2023
 GRA_SIG_ksig-y24
 Firma del legale rappresentante
Philip Schmersal
Amministratore delegato

Schmersal Italia S.r.l., Via Molino Vecchio, 206, 25010 Borgosatollo (BS)

I dettagli e i dati qui riportati sono stati attentamente verificati. Le immagini possono differire dagli originali. Altri dati tecnici possono essere trovati nei manuali. Salvo modifiche tecniche o errori.
