IFL 15-300L-11TP 5,0M
IFL 15-300L-11TP 5,0M
Downloads
- Forma costruttiva M30
Dati per l'ordine
| Codice |
IFL 15-300L-11TP 5,0M |
| Codice articolo (codice d'ordine) |
101144246 |
| EAN (European Article Number) |
4030661131993 |
| eCl@ss number, version 12.0 |
27-27-40-01 |
| eCl@ss number, version 11.0 |
27-27-01-01 |
| Numero eCl@ss, versione 9.0 |
27-27-01-01 |
| ETIM number, version 7.0 |
EC002714 |
| ETIM number, version 6.0 |
EC002714 |
Omologazioni - Prescrizioni
|
CCC |
Dati generali
| Prescrizioni |
DIN VDE 0660-208 EN IEC 60947-5-2 |
| forma costruttiva dell'alloggiamento |
cilindro, filetto |
| condizioni di montaggio (meccanico) |
non allineato |
| Materiale della custodia |
materiale sintetico |
| Area attiva |
materiale sintetico |
| materiale del dado |
materiale sintetico |
| materiale del rondella di spinta |
Perbunan |
| Peso lordo |
265 g |
Dati generali - Caratteristiche
| Display integrato, stato |
Sì |
| Guaina cavo |
Sì |
Dati meccanici
| Coppia di serraggio dei dati, massima |
4 Nm |
Mechanical data - Switching distances
| intervallo di commutazione |
15 mm |
| Note (switching distance) |
All switching distances in accordance EN IEC 60947-5-2 |
Dati meccanici - Tecnologia di collegamento
| Lunghezza del cavo |
5 m |
| Connettore di collegamento |
cavo |
| Numero di conduttori |
4 |
| Sezione conduttore |
0,25 mm2 |
| materiale della guaina del cavo |
PVC |
Dati meccanici - Dimensioni
| filettatura metrica (ISO) del sensore |
M30 |
| spazio chiave |
36 SW |
| lunghezza del sensore |
100 mm |
| larghezza del sensore |
28 mm |
| altezza del sensore |
28 mm |
Condizioni ambientali
| Grado di protezione |
IP67 |
| Resistenza alle vibrazioni secondo EN 60068-2-6 |
10…55 Hz, ampiezza 1 mm |
| resistenza a urti |
30 g / 11 ms |
| Classe di protezione |
II |
Dati elettrici
| Type of voltage range |
DC |
| No-load supply current I0, typical |
5,5 mA |
| Corrente di funzionamento |
400 mA |
| Elemento di commutazione |
contatto di chiusura (NO) e contatti d'apertura (NC) (antivalente) |
| Circuito di protezione integrato |
protezione da induzione Protezione da polarizzazione |
| Frequenza di commutaz, circa |
100 Hz |
Dati elettrici - Uscite digitali
| Caduta di tensione Ud, massimo |
1,5 V |
| Corrente con caduta di tensione Ud |
0,4 A |
| Versione |
commutazione p |
Segnalazione di stato
| Osservazioni (Display integrato, stato) |
LED giallo |
Osservazioni
| Nota (generale) |
Al posto dei dadi può essere fornita la staffa di fissaggio. |
Filtro lingua
Scheda Tecnica
Manuale d'istruzioni (Inserto/Guida rapida)
Dichiarazione di conformità UE
Cetificato CCC
Download dell'ultima versione di Adobe Reader

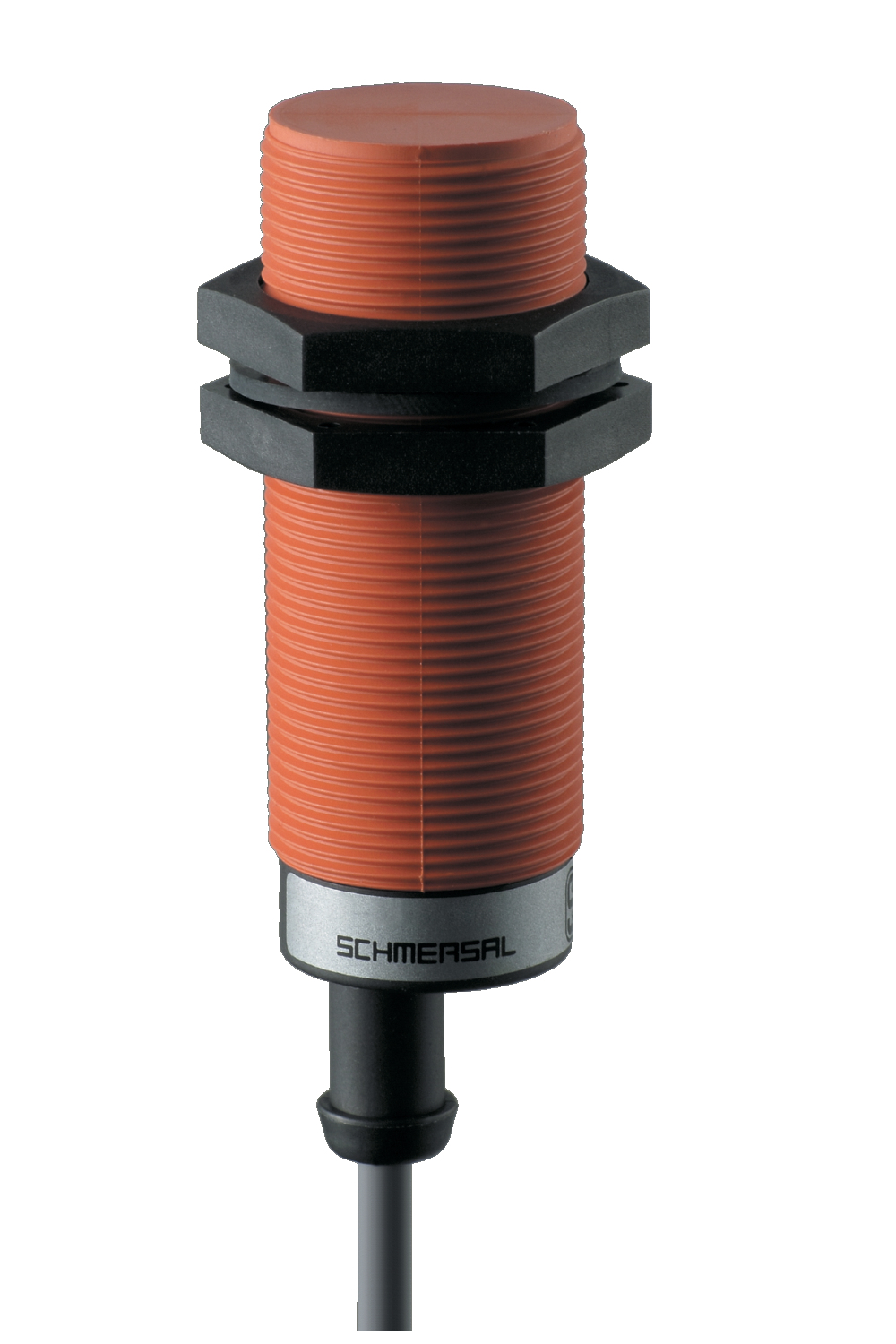

Immagine del prodotto (foto singola per catalogo)
Disegno quotato disp. di base
Sorveglianza dell'elettroserratura secondo EN ISO 14119
contatto NC ad apertura obbligata
azionato
non azionato
contatto NA
contatto NC
101068520 ACC-IFL-MOCL-H30-M5X55
- Per facilitare il montaggio di interruttori di prossimità con forma cilindrica Ø 30 mm o filetto M30
