TK 441-11Y-T-M20
TK 441-11Y-T-M20
Downloads
| Codice: (1)(2) 441-11Y(3)-(4)-(5) |
| (1) | |
| T | Commutazione lenta (non per AF/S) |
| M | Commutazione rapida |
| (2) | |
| S | Pistone S |
| 2S | Pistone telescopico 2S |
| R | Pistone a rotella R |
| K | Leva con rotella K |
| J | Leva con rotella J |
| 2C | Leva a forcella 2C |
| L | Leva oscillante con rotella L |
| D | Leva oscillante con rotella D |
| MAF/S | interruttore di livello AF/S |
| (3) | |
| UE | Commutazione lenta contatti sovrapposti |
| (4) | |
| senza | Custodia in ghisa |
| A | Custodia di alluminio |
| (5) | |
| T | Versione resistente a temperatura e condizioni tropicali con isolamento in ceramica, disponibile da -40 °C … +200 °C |
| 1276-2 | contatti dorati |
- Azionatore successivamente regolabile di 4 x 90°
- Custodia di metallo
- 2 Contatti
- 106 mm x 99 mm x 63 mm (disp. di base)
- Grado di protezione IP65
Dati per l'ordine
| Codice |
TK 441-11Y-T-M20 |
| Codice articolo (codice d'ordine) |
101167777 |
| EAN (European Article Number) |
4030661218991 |
| Numero eCl@ss, versione 12.0 |
27-27-06-01 |
| Numero eCl@ss, versione 11.0 |
27-27-06-01 |
| Numero eCl@ss, versione 9.0 |
27-27-06-01 |
| Numero ETIM, versione 7.0 |
EC000030 |
| Numero ETIM, versione 6.0 |
EC000030 |
Omologazioni - Prescrizioni
| Certificazioni |
INMETRO CCC |
Dati generali
| Prescrizioni |
EN IEC 60947-5-1 |
| principio d'azione |
meccanico |
| Forma del pistone |
Rullo |
| Materiale della custodia |
Ghisa, zincato |
| Materiale del rivestimento della custodia |
verniciato |
| Peso lordo |
1.340 g |
Dati generali - Caratteristiche
| quantità di contatti d'apertura |
1 |
| quantità di contatti di chiusura |
1 |
Osservazioni per la sicurezza
| B10D (contatto NC) |
2.000.000 manovre |
Dati meccanici
| Elemento di azionamento |
Leva con rotella |
| Materiale rotella |
Ottone |
| Durata meccanica, minimo |
10.000.000 manovre |
| Angolo di azionamento, da sinistra |
45 ° |
| Angolo di azionamento, da destra |
30 ° |
| Ampiezza apertura contatti |
2 x 6 mm |
| Velocità di azionamento, minima |
1 mm/min |
| Velocità di azionamento, massima |
0,5 m/s |
| Osservazioni (Velocità di azionamento) |
Velocità di azionamento con un angolo di avvicinamento |
Dati meccanici - Tecnologia di collegamento
| Connettore di collegamento |
Collegamento a vite M20 x 1.5 |
| Sezione di collegamento, minima |
1,5 mm² |
| Sezione di collegamento, massimo |
2,5 mm² |
| Osservazioni |
Tutte le indicazioni sulla sezione del cavo includono le bussole del conduttore. |
| Sezione conduttore |
13 AWG |
Dati meccanici - Dimensioni
| lunghezza del sensore |
63 mm |
| larghezza del sensore |
106 mm |
| altezza del sensore |
173 mm |
| Larghezza della rotella |
6,5 mm |
| Diametro della rotella |
25 mm |
Condizioni ambientali
| Grado di protezione |
IP65 |
| Temperatura ambiente |
-40 ... +200 °C |
Condizioni ambientali - Valori di isolamento
| Tensione d'isolamento nominale |
400 V |
| Resistenza alla tensione impulsiva nominale |
6 kV |
Dati elettrici
| Corrente termica continua |
16 A |
| Categoria d'utilizzo AC-15 |
400 VAC |
| Categoria d'utilizzo AC-15 |
4 A |
| Elemento di commutazione |
contatto di chiusura (NO) / contatti d'apertura (NC) / |
| Osservazioni (elemento di commutazione) |
con doppia interruzione |
| principio di comando |
Commutazione lenta |
| Materiale dei contatti, elettrici |
Argento |
Osservazioni
| Nota (generale) |
Si dovrebbe evitare l'azionamento da destra, perchè in questo modo si riduce la durata meccanica dell'interruttore di posizione. |
Filtro lingua
Scheda Tecnica
Manuale d'istruzioni e dichiarazione UE di conformità
Cetificato CCC
Certificazione DNV-GL
Download dell'ultima versione di Adobe Reader

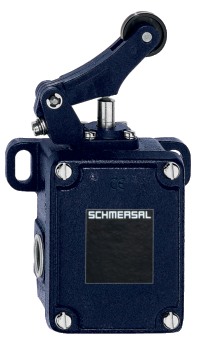

Immagine del prodotto (foto singola per catalogo)
ID: kt441f05
| 1,2 MB | .jpg | 352.425 x 618.067 mm - 999 x 1752 px - 72 dpi
| 120,1 kB | .png | 74.083 x 129.822 mm - 210 x 368 px - 72 dpi
| 38,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 9,8 MB | .png | 166.55700000000002 x 291.892 mm - 2000 x 3505 px - 305 dpi
| 52,5 kB | .jpg | 70.556 x 123.47200000000001 mm - 200 x 350 px - 72 dpi
Disegno quotato disp. di base
Disegno quotato azionatore
| Dichiarazione di conformità UE |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Dichiarazione: | Si dichiara con la presente che i seguenti componenti, sulla base della loro progettazione e costruzione, sono conformi ai requisiti delle direttive europee sotto elencate. |
| Denominaz. del componente: | T/M 441 |
| Tipo: | vedere codice prodotto |
| Descrizione del componente: | Interruttori di posizione e finecorsa |
| Direttive rilevanti: | Direttiva Bassa Tensione | 2014/35/UE |
| Direttiva RoHS | 2011/65/UE |
| Norme armonizzate correlate: | DIN EN 60947-5-1:2010 |
| Responsabile per la documentazione tecnica: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Luogo e data di emissione: | Wuppertal, 3 aprile 2017 |
 |
| Firma del legale rappresentante Philip Schmersal Amministratore delegato |
