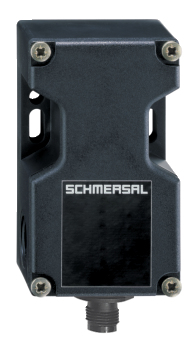

BNS 16-12ZD-ST1

Codice prodotto: 101187135

Downloads

TraceParts CAD
ePLAN Dati
CADENAS CAD Data
Codice:

BNS 16-(1)Z(2)-(3)


(1)
111 contatto di chiusura (NO) / 1 contatto d'apertura (NC) (solo per versione con connettore)
121 contatto di chiusura (NO) / 2 contatti d'apertura (NC)

(2)
VPiano di azionam. lato anteriore
RPiano di azionam. lato destro
LPiano di azionam. lato sinistro
DPiano di azionam. lato coperchio
UPiano di azionam. lato inferiore
LRPiano di azionamento lato sinistro/lato destro

(3)
ST1Connettore al centro
ST2Connettore a destra
ST3Connettore a sinistra
Non tutte le varianti del dispositivo possibili in base a questo codice prodotto sono disponibili e/o tecnicamente applicabili.
  • collegamento ad innesto M12, 8 poli
  • Custodia in plastica
  • Adatto per il settore alimentare
  • Montaggio nascosto possibile
  • 52 mm x 90 mm x 39 mm
  • Lunga durata
  • Nessuna usura meccanica
  • Non sensibile a spostamento laterale
  • Non sensibile allo sporco
  • Interruttore di sicurezza a contatto reed codificato

Dati per l'ordine

Codice

BNS 16-12ZD-ST1

Codice articolo (codice d'ordine)

101187135

EAN (European Article Number)

4030661336268

eCl@ss number, version 12.0

27-27-44-01

eCl@ss number, version 11.0

27-27-24-02

Numero eCl@ss, versione 9.0

27-27-24-02

ETIM number, version 7.0

EC002544

ETIM number, version 6.0

EC002544

Omologazioni - Prescrizioni

Certificazioni

cULus

Dati generali

Prescrizioni

BG-GS-ET-14

EN IEC 60947-5-3

Livello di codifica secondo EN ISO 14119

ridotta

principio d'azione

magnetico

condizioni di montaggio (meccanico)

non allineato

Materiale della custodia

materiale sintetico, termoplastica rinforzata con fibra di vetro

Peso lordo

129 g

Dati generali - Caratteristiche

Codifica

presupposto un'unità di valutazione

quantità di contatti d'apertura

2

quantità di contatti di chiusura

1

Osservazioni per la sicurezza

Norma, Prescrizioni

EN ISO 13849-1

Durata di utilizzo

20 Anno(i)

Osservazioni per la sicurezza - Uscite di sicurezza

B10D valore, contatti /contatto (NC/NO)

25.000.000 manovre

Dati meccanici

Area attiva

lato coperchio

Elemento di azionamento

magnete

Direzione del movimento

Frontale verso la superficie attiva

Dati meccanici - Distanze di commutazione secondo EN IEC 60947-5-3

Campo, distanza di commutazione sicura "ON"

8 mm

Distanza di commutazione sicura "OFF"

18 mm

Dati meccanici - Tecnologia di collegamento

Posizione connettore

A al centro

Connettore di collegamento

connettore ad innesto M12

Dati meccanici - Dimensioni

lunghezza del sensore

39 mm

larghezza del sensore

52 mm

altezza del sensore

90 mm

Condizioni ambientali

Grado di protezione

IP67

Ambient temperature

-25 ... +70 °C

Storage and transport temperature

-25 ... +70 °C

Resistenza alle vibrazioni secondo EN 60068-2-6

10…55 Hz, ampiezza 1 mm

resistenza a urti

30 g / 11 ms

Dati elettrici

Tensione di commutazione, massima

100 VAC

Tensione di commutazione, massima

100 VDC

Corrente di commutazione, massimo

0,4 A

Capacità di commutazione, massima

10 W

Elemento di commutazione

1 contatto di chiusura (NO) / 2 contatti d'apertura (NC)

Frequenza di commutaz, massimo

5 Hz

Dati elettrici - Uscite digitali

Versione

Altri, contatti reed

Fornitura

Fornitura

Actuator must be ordered separately.

Accessori

Raccomandazione, (Azionatore)

BPS 16

Raccomandazione dispositivo di sicurezza

SRB-E-301ST

SRB-E-201LC

Osservazioni

Nota (generale)

Rappresentazione dei simboli di contatti con dispositivo di sicurezza chiuso.

EU Declaration of Conformity LOG_COM_lo1de01s
Original



K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.
Name of the component:BNS 16
Type:See ordering code
Description of the component:Coded safety-sensor with magnetic operating principle in combination with the SRB(-E) / PROTECT-SELECT / PSC1 safety-monitoring modules from Schmersal or an equivalent safety-oriented control system fulfilling the requirements of the EN 60947-5-3.
Relevant Directives:Machinery Directive2006/42/EC
 RoHS-Directive2011/65/EU
Applied standards:EN 60947-5-3:2013
EN ISO 14119:2013
Person authorised for the compilation of the technical documentation:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Place and date of issue:Wuppertal, August 3, 2020
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director
UK Declaration of Conformity LOG_COM_lo1de01s
Company:K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.
Name of the component:BNS 16
Type:See ordering code
Description of the component:Coded safety-sensor with magnetic operating principle in combination with the SRB(-E) / PROTECT-SELECT / PSC1 safety-monitoring modules from Schmersal or an equivalent safety-oriented control system fulfilling the requirements of the EN 60947-5-3.
Relevant legislation:Supply of Machinery (Safety) Regulations2008
 The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations2012
Designated standards:EN 60947-5-3:2013
EN ISO 14119:2013
UK-Importer /
Person authorised for the compilation of the technical documentation:



Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL
Place and date of issue:Wuppertal, June 17, 2022
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director

Schmersal Italia S.r.l., Via Molino Vecchio, 206, 25010 Borgosatollo (BS)

I dettagli e i dati qui riportati sono stati attentamente verificati. Le immagini possono differire dagli originali. Altri dati tecnici possono essere trovati nei manuali. Salvo modifiche tecniche o errori.
