M2L 035-11Z-M20
M2L 035-11Z-M20
| Produkttypebetegnelse: (1)2L 035-(2)Z(3)-(4) |
| (1) | |
| T | Glidekontakt (ikke til AF/S) |
| M | Spring kontakt |
| (2) | |
| 11 | 1 sluttekontakt (NO)/1 brydekontakt (NC) |
| 02 | 2 brydekontakter (NC) |
| 20 | 2 sluttekontakter (NO) |
| (3) | |
| UE | Klide kontakt kobling med overlappende kontakter |
| H | Trykkontakt med kontakter i lag |
| (4) | |
| C | Blow-out coil |
- metal hus
- 58 mm x 142 mm x 61,5 mm (Grundudstyr)
- skifteaksel med kugleleje
- 3 kabel indgang M 20 x 1.5
- Beskyttelses klasse IP67
- Aktuatorhoveder kan omplaceres med 4 x 90º
Bestillings data
| Produkttypebetegnelse |
M2L 035-11Z-M20 |
| Artikenummer (Bestillingsnummer) |
101161651 |
| EAN (European Article Number) |
4030661196244 |
| eCl@ss number, version 12.0 |
27-27-06-01 |
| eCl@ss number, version 11.0 |
27-27-06-01 |
| eCl@ss Nummer, Version 9.0 |
27-27-06-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Godkendelser - Forskrifter
| Godkendelser |
CCC |
Globale egenskaber
| Forskrifter |
EN IEC 60947-5-1 |
| Aktivt princip |
mekanisk |
| Stempelform |
Castor |
| Materiale til kapsling |
Cast iron, galvaniseret |
| Materiale af husovertræk |
enamelled |
| Bruttovægt |
1.715 g |
Generelle data - egenskaber
| Antal bryderkontakter |
1 |
| Antal blænder |
1 |
Sikkerhedsklassifikation - Sikkerhedsudgange
| B10D åbner (NC) |
2.000.000 koblinger |
Mekaniske data
| Aktuator |
Rulle arm |
| Rullemateriale |
Metal |
| Mekanisk levetid, minimum |
5.000.000 koblinger |
| Startvinkel fra venstre |
30 ° |
| Startvinkel, fra højre |
30 ° |
| Kontakt åbning |
2 x 1,2 mm |
| Aktiveringshastighed, minimum |
1 mm/min |
| Aktiveringshastighed, maksimum |
1 m/s |
| Bemærk (aktiveringshastighed) |
Aktiveringshastighed ved vertikal startvinkel |
Mekaniske data - Tilslutning
| Tilslutning, Stik |
Skrueforbindelse M20 x 1.5 |
| Tilslutningskvadrat, minimum |
1,5 mm² |
| Tilslutningskvadrat , maksimum |
2,5 mm² |
| Bemærk (tilslutningstværsnit) |
Alle oplysninger om tilslutningskabler er inkluderet kabelmuffer. |
| Kvadrat |
13 AWG |
Mekaniske data - afmåling
| Længde på aktuatoren |
21 mm |
| Aktuatorens bredde |
36 mm |
| Højde af aktuator |
73 mm |
| Rullens bredde |
8 mm |
| Diameter af rulle |
36 mm |
Omgivende forhold
| Beskyttelses klasse |
IP67 |
| Ambient temperature |
-30 ... +90 °C |
Omgivende forhold - Isolationsparametre
| Isolations spænding |
400 V |
| Fastsat impulsmodstandsspænding |
6 kV |
Elektrisk data
| Termisk prøvestrøm |
10 A |
| Brugskategori AC-15 |
400 VAC |
| Brugskategori AC-15 |
2,5 A |
| Koblingselement |
Sluttekontakter (NO, Brydekontakter (NC) |
| Bemærk (koblingselement) |
galvaniserede adskilte kontaktbroer |
| Koblingsprincip |
Spring kontakt |
| Preltid, maksimum |
2,5 ms |
| Koblingsfrekvens |
3.000 /h |
| Skiftetid, maksimum {ms} |
40 ms |
| Materiale til kontakterne, elektrisk |
Sølv |
Sprog filter
Datablad
Driftsvejledning og Erklæring om konformitet
CCC-certificering
EF overensstemmelseserklæring
Hent sidste version af Adobe Reader

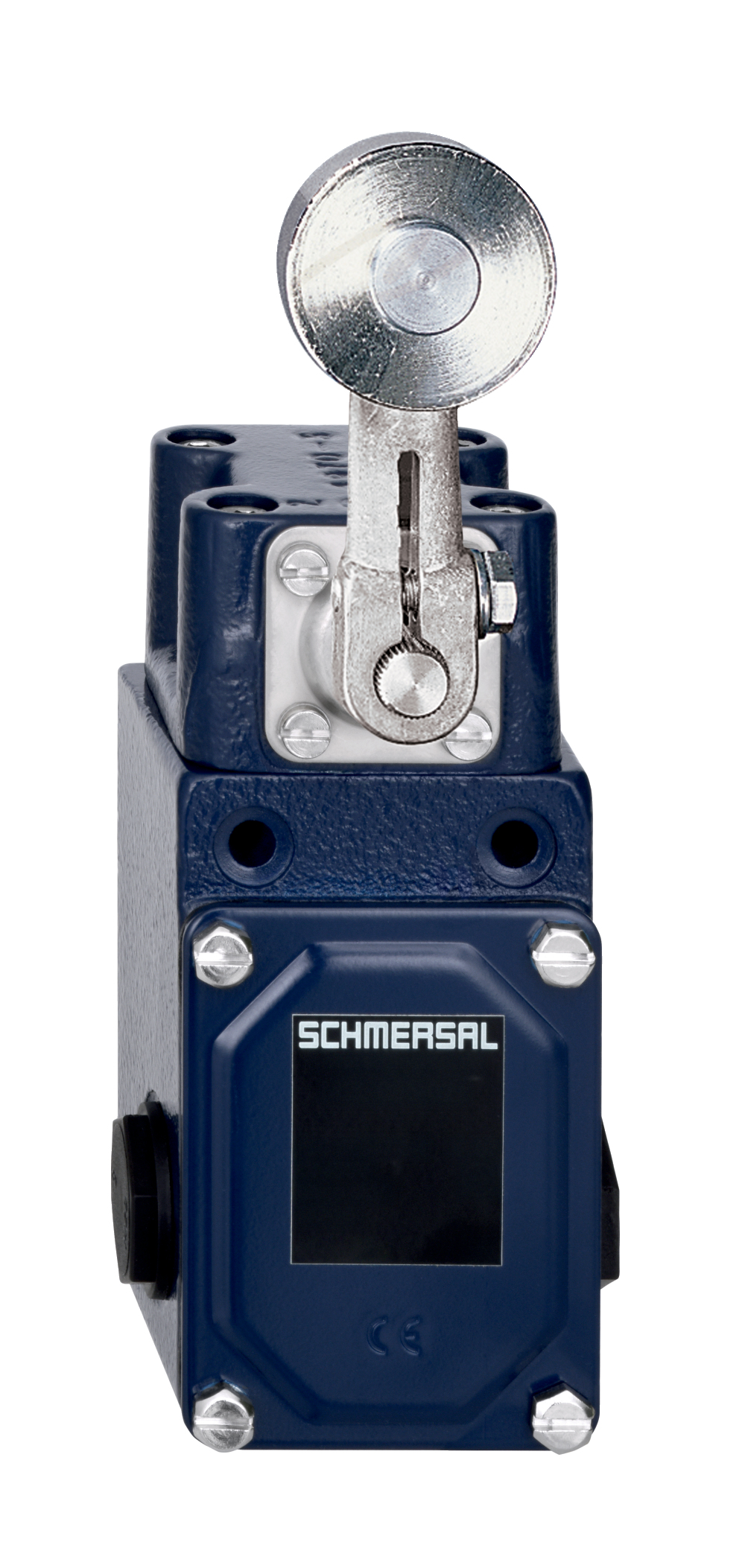

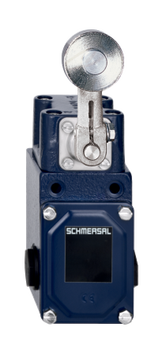

Produktbillede (katalogenkeltfoto)
Dimensionstegning, grundlæggende komponent
Diagram over afbrydervandring
Kontakt til
Kontakt fra
Indstillingsområde
Brudpunkt
Tvangsåbningsvej/-vinkel
Schmersal Danmark A/S, Arnold Nielsens Boulevard 72-74, 2650 Hvidovre
De nævnte data og angivelser er blevet checket omhyggeligt. Billeder kan afvige fra originalen. Der kan findes flere tekniske data i manualen. Der tages forbehold for tekniske ændringer og fejl.
Udarbejdet d. 24.07.2024 15.25
