ZQ 900-04

Tuotenumero: 101184416
ZQ 900-04

Downloads

TraceParts CAD tiedosto
ePlan Tiedot
CADENAS CAD tiedosto
SISTEMA Tiedot
Tuotekuvaus:

ZQ 900-(1)(2)


(1)
111 sulkeutuva kosketin (NO) / 1 avautuva kosketin (NC)
131 sulkeutuva kosketin (NO) / 3 avautuvaa kosketinta (NC)
222 sulkeutuvaa kosketinta (NO) / 2 avautuvaa kosketinta (NC)
022 avautuvaa kosketinta (NC)
044 avautuvaa kosketinta (NC)

(2)
ilmanilman hätäpysäytyspainikkeita
Nhätäpysäytyspainikkeilla
Kaikki tämän tilauskoodin tuotevaihtoehdot eivät ole saatavilla/teknisesti toteutettavissa.
  • 3 Kaapeliläpivientejä M 20 x 1.5
  • Metallikotelo
  • yksisuuntainen toiminta / köysipituus maks. 75 m
  • Manuaaliavauspainike
  • Tilanosoitin
  • Vankka rakenne
  • Suuri liitinkotelo
  • Vetosilmukka ei voi kiertyä
  • Ulkoinen vedenpitävä kaulus
  • Köysikatkon tunnistus

Tilaustiedot

Tuotekuvaus

ZQ 900-04
Tuotenumero (tilausnumero)

101184416
EAN (European Article Number)

4030661332772
eCl@ss number, version 12.0

27-37-12-01
eCl@ss number, version 11.0

27-37-12-01
eCl@ss number, version 9.0

27-37-12-01
ETIM number, version 7.0

EC002033
ETIM number, version 6.0

EC002033

Hyväksynnät - Standardit

Sertifikaatit

cULus

CCC

Yleiset ominaisuudet

Standardit

EN ISO 13850

EN IEC 60947-5-1

EN IEC 60947-5-5
Kotelon materiaali

Metalli, sinkkivalu
Kotelon pinnoitteen materiaali

polttomaalattu
Kannen materiaali

Muovi, kestomuovi
Vaijerin pituus, maksimi

75 m
Bruttopaino

1.345 g

Yleiset tiedot-Ominaisuudet

Merkkilamppu

Ei
Turvakoskettimien lukumäärä

4

Turvaluokitus

Standardit, määräykset

EN ISO 13849-1
Mission time

20 Vuosi

Turvalähdöt - Turvaluokitus

B10D Avautuva kosketin (NC)

100.000 kytkentäalue

Mekaaniset tiedot

Mekaaninen elinikä, minimi

1.000.000 kytkentäalue

Mekaaniset tiedot - Liitäntä

Pistokeliitin

Ruuviliitäntä M20 x 1.5
Kaapelikoko, minimi

0,75 mm²
Kaapelikoko, maksimi

2,5 mm²
Note

Kaapelitiedoissa johtimet ovat holkitettuja.

Mekaaniset tiedot - Mitat

Pituus

69,7 mm
Leveys

71,5 mm
Anturin korkeus, minimi

220,3 mm
Anturin korkeus, maksimi

236,3 mm

Ympäristöolosuhteet

Suojausluokka

IP65

IP67
Ambient temperature

-25 ... +70 °C
Suhteellinen kosteus, maksimi

95 %

Ympäristöolosuhteet - Eristysparametrit

Eristysjännite

500 V
Syöksyjännitekestoisuus

6 kV

Sähköiset tiedot

Terminen nimellisvirta

6 A
Käyttöluokka AC-15

230 VAC
Käyttöluokka AC-15

4 A
Käyttöluokka DC-13

24 VDC
Käyttöluokka DC-13

1 A
Kytkinosa

4 Avautuva (NC)
Kytkentäperiaate

Momenttikosketin
Koskettimen materiaali, sähköinen

Hopea

Huomautus

Note (General)

For lengths of over 10 m, intermediate wire supports must be installed every 3 to 5 m.

Recommended cable lengths for pull-wire Emergency-Stop switches in relation to the range of ambient temperature.

As the thimbles are subject to deformation in case of wire pull, the wire should be pulled several times after fitting. After that, the wire must be re-tensioned using the eyebolt or the tensioner.

At 2 m ... 5 m distance intermediate wire supports are required, see accessories

The screwed G24-M20 indicator lamp must be ordered separately, see accessories.

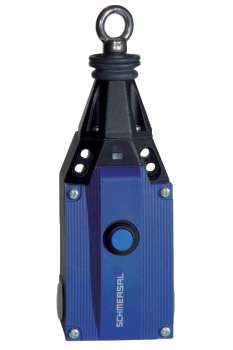

Tuotekuva( luettelokuva)

kzq90f07

ID: kzq90f07

| 557,2 kB | .jpg | 352.778 x 528.8140000000001 mm - 1000 x 1499 px - 72 dpi

| 71,4 kB | .png | 73.73100000000001 x 110.772 mm - 209 x 314 px - 72 dpi

| 32,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 5,6 MB | .png | 166.55700000000002 x 249.67000000000002 mm - 2000 x 2998 px - 305 dpi

| 40,9 kB | .jpg | 82.197 x 123.47200000000001 mm - 233 x 350 px - 72 dpi

Perustuotteen mitat

1zq-9g02

ID: 1zq-9g02

| 60,2 kB | .cdr |

| 11,7 kB | .png | 74.083 x 51.858000000000004 mm - 210 x 147 px - 72 dpi

| 133,9 kB | .jpg | 352.778 x 247.29700000000003 mm - 1000 x 701 px - 72 dpi

Kytkentäkaavio

ktf--k11

ID: ktf--k11

| 18,3 kB | .cdr |

| 113,1 kB | .jpg | 352.778 x 248.00300000000001 mm - 1000 x 703 px - 72 dpi

| 4,6 kB | .png | 74.083 x 52.211000000000006 mm - 210 x 148 px - 72 dpi

Ominaiskäyrä

kzq90d02

ID: kzq90d02

| 8,9 kB | .png | 74.083 x 53.975 mm - 210 x 153 px - 72 dpi

| 154,7 kB | .jpg | 352.778 x 257.175 mm - 1000 x 729 px - 72 dpi

Toimintaperiaate

kzq90a11

ID: kzq90a11

| 48,5 kB | .jpg | 352.778 x 88.9 mm - 1000 x 252 px - 72 dpi

| 4,0 kB | .png | 74.083 x 18.697 mm - 210 x 53 px - 72 dpi

Toimintaperiaate

kzq90a13

ID: kzq90a13

| 72,1 kB | .cdr |

| 72,8 kB | .jpg | 352.778 x 130.52800000000002 mm - 1000 x 370 px - 72 dpi

| 1,6 kB | .png | 74.083 x 27.517000000000003 mm - 210 x 78 px - 72 dpi

Toimintaperiaate

kzq90a03

ID: kzq90a03

| 28,7 kB | .cdr |

| 74,1 kB | .jpg | 352.778 x 103.01100000000001 mm - 1000 x 292 px - 72 dpi

| 1,7 kB | .png | 74.083 x 21.519000000000002 mm - 210 x 61 px - 72 dpi

EU Conformity Declaration
Pdf
EU Declaration of Conformity LOG_COM_lo1de01s
OriginalACE Schmersal
Eletroeletrônica Industrial Ltda.
Av. Brasil, nº 815
Jardim Esplanada
CEP: 18557-646 Boituva - SP
Brazil
Internet: www.schmersal.com.br
Declaration:We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.
Name of the component:ZQ 900
Type:See ordering code
Description of the component:Pull-wire emergency stop switches
Relevant Directives:Machinery Directive2006/42/EC
 RoHS-Directive2011/65/EU
Applied standards:EN 60947-5-1:2017 + AC:2020
EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017
EN 620:2002 + A1:2010
EN ISO 13850:2015
Person authorised for the compilation of the technical documentation:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Place and date of issue:Boituva, March 14, 2023
 GRA_SIG_ksig-y23
 Authorised signature
Marco Antonio De Dato
Head of Engineering and Design

Schmersal Finland Oy, Äyritie 12 B, 01510 Vantaa

Tiedot ja arvot on tarkastettu huolellisesti. Kuvat voivat poiketa alkuperäisestä. Tarkemmat tekniset tiedot löytyvät manuaalista. Pidätämme oikeuden teknisiin muutoksiin ja virheisiin.
